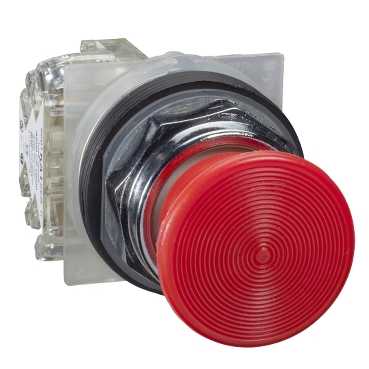

9001KR24RH13

Ana Ürün serisi Harmony 9001K   ürün ya da bileşen tipi Eksiksiz ışıksız mantar başlık basmalı düğme   cihaz kısa adı 9001K   operatörün tipi Yaylı dönüş   operatör profili Kırmızı mantar Ø 35 mm işaretsiz

Tamamlayıcı şev malzemesi Krom kaplı metal   montaj çapı 30 mm   CAD genel genişliği 46 mm   CAD genel yüksekliği 45 mm   CAD genel derinliği 69 mm   terminallerin açıklaması ISO n°1 (13-14-11-12)OF   ürün ağırlığı 0.126 kg   çalışma konumu Herhangi bir konum   sinyalleme birimi başlığı biçimi Yuvarlak   başlık malzemesi Plastik   operatör ek bilgisi Ayar vidası emniyeti ile vidalama   operatör konum bilgisi 2 konum   kontak tipi ve düzenleme C/O   pozitif açıklık Olmadan   mekanik dayanıklılık 5000000 cycles   bağlantılar - terminaller Vida kelepçesi terminalleri (1 x 0,22...2 x 1,5 mm²)uyumluluk standardı EN/IEC 60947-1   sıkma torku 0.8 N.muyumluluk standardı EN/IEC 60947-1   vida başının şekli Çapraz slotlu baslik   kontak malzemesi Gümüş alaşım kontaklar   kısa devre koruması 10 A kartuş sigortasıuyumluluk standardı EN/IEC 60947-5-1   [Ith] klasik açık hava termik akımı 10 A   [Ui] nominal yalıtım voltajı 250 V (kirlilik derecesi: 3)uyumluluk standardı EN/IEC 60947-1   [Uimp] nominal darbe dayanım voltajı 2.5 kVuyumluluk standardı EN/IEC 60947-1   [Ie] nominal çalışma akımı 3 A -de 240 V AC-15, A600-Q600uyumluluk standardı NEMA 0,55 A -de 125 V DC-13, A600-Q600uyumluluk standardı NEMA   [Icm] nominal kısa devre kapama kapasitesi <= 12 kA -de 600 V AC-15, 7200 VA <= 15 kA -de 480 V AC-15, 7200 VA <= 30 kA -de 240 V AC-15, 7200 VA <= 60 kA -de 120 V AC-15, 7200 VA <= 0,27 kA -de 250 V DC-13 <= 0,55 kA -de 125 V DC-13 <= 0,1 kA -de 600 V DC-13   nominal kesme kapasitesi <= 3 kA -de 240 V AC-15, 720 VA <= 6 kA -de 120 V AC-15, 720 VA <= 0,1 kA -de 600 V DC-13 <= 0,27 kA -de 250 V DC-13 <= 0,55 kA -de 125 V DC-13 <= 1,2 kA -de 600 V AC-15, 720 VA <= 1,5 kA -de 480 V AC-15, 720 VA

Ortam koruyucu bakım TC   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...70 °C   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 61140   IP koruma derecesi IP66uyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4 NEMA 6   standartlar EN/IEC 60947-5-1 EN/IEC 60947-1 EN/IEC 60947-5-4 JIS C 4520 JIS C 852 UL 508 CSA C22.2 No 14   ürün sertifikaları NEMA UL 508   titreşim direnci 7 gn[Alan](f =[Alan]2...500 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 50 gnuyumluluk standardı IEC 60068-2-27

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu 785901033509   RoHS Compliant - since 0921 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez

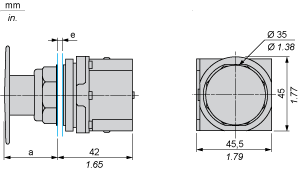

Dimensions

epanel thickness: 1 to 6 mm / 0.04 to 0.24 in.a 28 mm / 1.10 in.

Contact Block Mounting Position

Top and Rear views

(1)It is possible to mount up to 3 levels of contacts blocks (maximum of 6 contacts blocks)(2)Operator(3)Locating notch(4)Side 1(5)Side 2

Panel Cut-OutClearance

Legend plate	a min.		b min.
	mm	in.	mm	in.
9001KN2••	57.2	2.25	44.5	1.75
9001KN3••	57.2	2.25	50.8	2.00

Individual Cut-outs Details

2 alternatives
