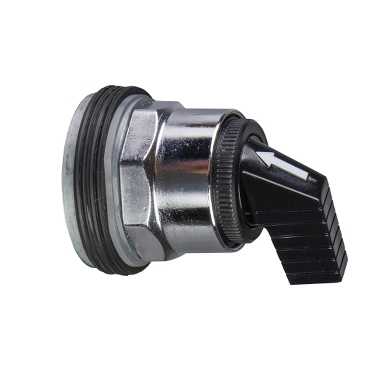

9001KS11FB

Ana Ürün serisi Harmony 9001KS   ürün ya da bileşen tipi Eksiksiz selektör anahtarı   cihaz kısa adı 9001K   operatörün tipi Sabit   operatör profili Siyah uzun kol

Tamamlayıcı şev malzemesi Krom kaplı metal   montaj çapı 30 mm   ürün ağırlığı 0.172 kg   sinyalleme birimi başlığı biçimi Sekizgen   operatör konum bilgisi 2 konum 90°   kontak tipi ve düzenleme Kontak bloğu olmadan   mekanik dayanıklılık 500000 cycles   ürün uyumluluğu 9001KA2, montaj yeri yan 1 veya 2

Ortam koruyucu bakım TC   depolama için ortam hava sıcaklığı -40...70 °C   çalışma için ortam hava sıcaklığı -25...70 °C   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı IEC 61140   IP koruma derecesi IP66uyumluluk standardı IEC 60529   NEMA koruma derecesi NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4   standartlar EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 JIS C 4520 JIS C 852 UL 508 CSA C22.2 No 14   ürün sertifikaları NEMA UL 508   titreşim direnci 7 gn[Alan](f =[Alan]2...500 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 50 gnuyumluluk standardı IEC 60068-2-27

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu 785901322900   RoHS Compliant - since 0921 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez

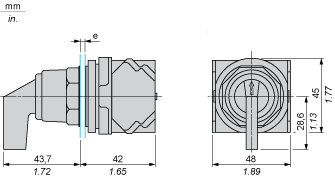

Dimensions

epanel thickness: 1 to 6 mm / 0.04 to 0.24 in.

Contact Block Mounting Position

Top and Rear views

(1)It is possible to mount up to 3 levels of contacts blocks (maximum of 6 contacts blocks)(2)Operator(3)Locating notch(4)Side 1(5)Side 2

Panel Cut-OutClearance

Legend plate	a min.		b min.
	mm	in.	mm	in.
9001KN2••	57.2	2.25	44.5	1.75
9001KN3••	57.2	2.25	50.8	2.00

Individual Cut-outs Details

2 alternatives
