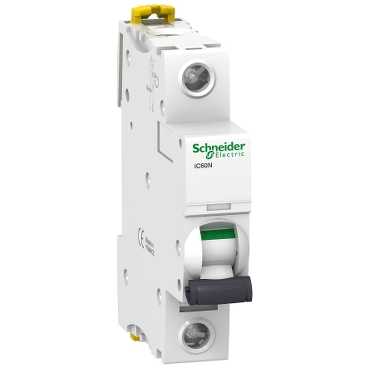

A9F73163

Ana cihaz uygulaması Dağıtım   seri Acti 9   ürün ya da bileşen tipi Minyatür devre kesici   ürün adı IC60   cihaz kısa adı IC60N   kutup açıklaması 1P   korumalı kutupların sayısı 1   [In] nominal akım 63 A   ağ tipi AC DC   açma birimi teknolojisi Termal manyetik   eğim kodu B   kesme kapasitesi 6000 A Icnuyumluluk standardı EN 60898-1 - 230 V AC 50/60 Hz 10 kA Icuuyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz 10 kA Icuuyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz 36 kA Icuuyumluluk standardı EN 60947-2 - 12...60 V AC 50/60 Hz 36 kA Icuuyumluluk standardı IEC 60947-2 - 12...60 V AC 50/60 Hz 6000 A Icnuyumluluk standardı IEC 60898-1 - 230 V AC 50/60 Hz 20 kA Icuuyumluluk standardı IEC 60947-2 - 100...133 V AC 50/60 Hz 20 kA Icuuyumluluk standardı EN 60947-2 - 100...133 V AC 50/60 Hz 10 kA Icuuyumluluk standardı EN 60947-2 - 72 V DC 10 kA Icuuyumluluk standardı IEC 60947-2 - 72 V DC 15 kA Icuuyumluluk standardı EN 60947-2 - 12...60 V DC 15 kA Icuuyumluluk standardı IEC 60947-2 - 12...60 V DC   kullanım kategorisi Kategori A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 Kategori Auyumluluk standardı IEC 60947-2   yalıtıma uygunluk Evetuyumluluk standardı EN 60947-2 Evetuyumluluk standardı IEC 60947-2 Evetuyumluluk standardı EN 60898-1 Evetuyumluluk standardı IEC 60898-1   standartlar EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2

Tamamlayıcı ağ frekansı 50/60 Hz   manyetik açma limiti 4 x In +/- 20 %   [Ics] nominal hizmet kesme kapasitesi 6000 A 100 % x Icu uyumluluk standardı EN 60898-1 - 230 V AC 50/60 Hz 27 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 12...60 V AC 50/60 Hz 7,5 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz 27 kA 75 % x Icu uyumluluk standardı IEC 60947-2 - 12...60 V AC 50/60 Hz 7,5 kA 75 % x Icu uyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz 15 kA 75 % x Icu uyumluluk standardı IEC 60947-2 - 100...133 V AC 50/60 Hz 15 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 100...133 V AC 50/60 Hz 10 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 72 V DC 10 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 72 V DC 6000 A 100 % x Icu uyumluluk standardı IEC 60898-1 - 230 V AC 50/60 Hz 15 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 12...60 V DC 15 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 12...60 V DC   [Ui] nominal yalıtım voltajı 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 500 V AC 50/60 Hzuyumluluk standardı EN 60947-2   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN 60947-2 6 kVuyumluluk standardı IEC 60947-2   kontak konum göstergesi Evet   kontrol tipi Geçiş   yerel sinyalleme Açma göstergesi   montaj modu Sabit   montaj desteği DIN rayı   comb busbar dağıtım bloğu uyumluluğu EVET üst veya alt   9 mm vida adımı 2   yükseklik 85 mm   genişlik 18 mm   derinlik 78.5 mm   ürün ağırlığı 0.215 kg   renk Beyaz   mekanik dayanıklılık 20000 cycles   elektrik dayanıklılığı 10000 cycles   bağlantılar - terminaller Tek terminal, üst veya alt sert kablo(lar) 1...35 mm² maks Tek terminal, üst veya alt esnek kablo(lar) 1...25 mm² maks   tel sıyırma uzunluğu 14 mm üst veya alt   sıkma torku 3.5 N.m üst veya alt   toprak kaçağı koruması Yok

Ortam IP koruma derecesi IP20uyumluluk standardı EN 60529 IP20uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı EN 60947-2 3uyumluluk standardı IEC 60947-2   aşırı gerilim kategorisi IV   tropik iklim 2uyumluluk standardı IEC 60068-1   bağıl nem 95 % ( 55 °C )   çalışma yüksekliği 0...2000 m   çalışma için ortam hava sıcaklığı -35...70 °C   depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
