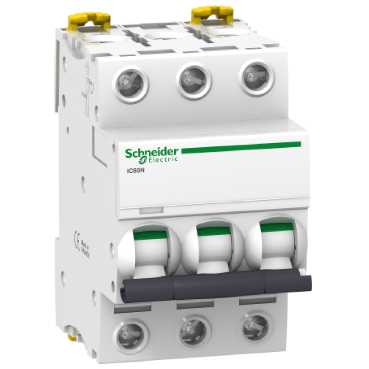

A9F73304
  • A9F73304

Ana
cihaz uygulaması Dağıtım
seri Acti 9
ürün ya da bileşen tipi Minyatür devre kesici
ürün adı IC60
cihaz kısa adı IC60N
kutup açıklaması 3P
korumalı kutupların sayısı 3
[In] nominal akım 4 A
ağ tipi AC
DC

açma birimi teknolojisi Termal manyetik
eğim kodu B
kesme kapasitesi 50 kA Icuuyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz
50 kA Icuuyumluluk standardı IEC 60947-2 - 380...415 V AC 50/60 Hz
6000 A Icnuyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz
50 kA Icuuyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz
50 kA Icuuyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz
6000 A Icnuyumluluk standardı IEC 60898-1 - 400 V AC 50/60 Hz
25 kA Icuuyumluluk standardı EN 60947-2 - 440 V AC 50/60 Hz
25 kA Icuuyumluluk standardı IEC 60947-2 - 440 V AC 50/60 Hz
50 kA Icuuyumluluk standardı IEC 60947-2 - 12...133 V AC 50/60 Hz
50 kA Icuuyumluluk standardı EN 60947-2 - 12...133 V AC 50/60 Hz
10 kA Icuuyumluluk standardı EN 60947-2 - 125...180 V DC
10 kA Icuuyumluluk standardı IEC 60947-2 - 125...180 V DC

kullanım kategorisi Kategori A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2
Kategori Auyumluluk standardı IEC 60947-2

yalıtıma uygunluk Evetuyumluluk standardı EN 60947-2
Evetuyumluluk standardı IEC 60947-2
Evetuyumluluk standardı EN 60898-1
Evetuyumluluk standardı IEC 60898-1

standartlar EN 60898-1
EN 60947-2
IEC 60898-1
IEC 60947-2


Tamamlayıcı
ağ frekansı 50/60 Hz
manyetik açma limiti 4 x In +/- 20 %
[Ics] nominal hizmet kesme kapasitesi 6000 A 100 % x Icu uyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz
50 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz
50 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz
50 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz
25 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 440 V AC 50/60 Hz
50 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 380...415 V AC 50/60 Hz
25 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 440 V AC 50/60 Hz
50 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 12...133 V AC 50/60 Hz
50 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % x Icu uyumluluk standardı IEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 125...180 V DC
10 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 125...180 V DC

sınırlama sınıfı 3uyumluluk standardı EN 60898-1
3uyumluluk standardı IEC 60898-1

[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
500 V AC 50/60 Hzuyumluluk standardı EN 60947-2

[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN 60947-2
6 kVuyumluluk standardı IEC 60947-2

kontak konum göstergesi Evet
kontrol tipi Geçiş
yerel sinyalleme Açma göstergesi
montaj modu Sabit
montaj desteği DIN rayı
comb busbar dağıtım bloğu uyumluluğu EVET üst veya alt
9 mm vida adımı 6
yükseklik 85 mm
genişlik 54 mm
derinlik 78.5 mm
ürün ağırlığı 0.375 kg
renk Beyaz
mekanik dayanıklılık 20000 cycles
elektrik dayanıklılığı 10000 cycles
bağlantılar - terminaller Tek terminal, üst veya alt sert kablo(lar) 1...25 mm² maks
Tek terminal, üst veya alt esnek kablo(lar) 1...16 mm² maks

tel sıyırma uzunluğu 14 mm üst veya alt
sıkma torku 2 N.m üst veya alt
toprak kaçağı koruması Ayrı blok

Ortam
IP koruma derecesi IP20uyumluluk standardı EN 60529
IP20uyumluluk standardı IEC 60529

kirletme derecesi 3uyumluluk standardı EN 60947-2
3uyumluluk standardı IEC 60947-2

aşırı gerilim kategorisi IV
tropik iklim 2uyumluluk standardı IEC 60068-1
bağıl nem 95 % ( 55 °C )
çalışma yüksekliği 0...2000 m
çalışma için ortam hava sıcaklığı -35...70 °C
depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
