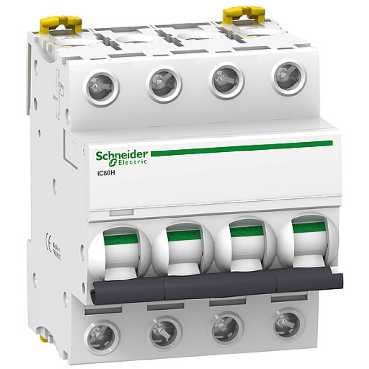

A9F84401

Ana cihaz uygulaması Dağıtım   seri Acti 9   ürün ya da bileşen tipi Minyatür devre kesici   ürün adı IC60   cihaz kısa adı IC60H   kutup açıklaması 4P   korumalı kutupların sayısı 4   [In] nominal akım 1 A   ağ tipi AC DC   açma birimi teknolojisi Termal manyetik   eğim kodu C   kesme kapasitesi 50 kA Icuuyumluluk standardı IEC 60947-2 - 440 V AC 50/60 Hz 70 kA Icuuyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz 10000 A Icnuyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz 10000 A Icnuyumluluk standardı IEC 60898-1 - 400 V AC 50/60 Hz 50 kA Icuuyumluluk standardı EN 60947-2 - 440 V AC 50/60 Hz 70 kA Icuuyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz 70 kA Icuuyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz 70 kA Icuuyumluluk standardı IEC 60947-2 - 380...415 V AC 50/60 Hz 70 kA Icuuyumluluk standardı IEC 60947-2 - 12...133 V AC 50/60 Hz 70 kA Icuuyumluluk standardı EN 60947-2 - 12...133 V AC 50/60 Hz 15 kA Icuuyumluluk standardı EN 60947-2 - 180...250 V DC 15 kA Icuuyumluluk standardı IEC 60947-2 - 180...250 V DC   kullanım kategorisi Kategori A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 Kategori Auyumluluk standardı IEC 60947-2   yalıtıma uygunluk Evetuyumluluk standardı EN 60947-2 Evetuyumluluk standardı IEC 60947-2 Evetuyumluluk standardı EN 60898-1 Evetuyumluluk standardı IEC 60898-1   standartlar EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2

Tamamlayıcı ağ frekansı 50/60 Hz   manyetik açma limiti 8 x In +/- % 20   [Ics] nominal hizmet kesme kapasitesi 70 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz 50 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 440 V AC 50/60 Hz 70 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 380...415 V AC 50/60 Hz 50 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 440 V AC 50/60 Hz 7500 A 75 % x Icu uyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu uyumluluk standardı IEC 60898-1 - 400 V AC 50/60 Hz 15 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 180...250 V DC 15 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 180...250 V DC 70 kA 100 % x Icu uyumluluk standardı IEC 60947-2 - 12...133 V AC 50/60 Hz 70 kA 100 % x Icu uyumluluk standardı EN 60947-2 - 12...133 V AC 50/60 Hz   sınırlama sınıfı 3uyumluluk standardı EN 60898-1 3uyumluluk standardı IEC 60898-1   [Ui] nominal yalıtım voltajı 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2 500 V AC 50/60 Hzuyumluluk standardı EN 60947-2   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN 60947-2 6 kVuyumluluk standardı IEC 60947-2   kontak konum göstergesi Evet   kontrol tipi Geçiş   yerel sinyalleme Açma göstergesi   montaj modu Sabit   montaj desteği DIN rayı   comb busbar dağıtım bloğu uyumluluğu EVET üst veya alt   9 mm vida adımı 8   yükseklik 85 mm   genişlik 72 mm   derinlik 78.5 mm   ürün ağırlığı 0.5 kg   renk Beyaz   mekanik dayanıklılık 20000 cycles   elektrik dayanıklılığı 10000 cycles   bağlantılar - terminaller Tek terminal, üst veya alt sert kablo(lar) 1...25 mm² maks Tek terminal, üst veya alt esnek kablo(lar) 1...16 mm² maks   tel sıyırma uzunluğu 14 mm üst veya alt   sıkma torku 2 N.m üst veya alt   toprak kaçağı koruması Ayrı blok

Ortam IP koruma derecesi IP20uyumluluk standardı EN 60529 IP20uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı EN 60947-2 3uyumluluk standardı IEC 60947-2   aşırı gerilim kategorisi IV   tropik iklim 2uyumluluk standardı IEC 60068-1   bağıl nem 95 % ( 55 °C )   çalışma yüksekliği 0...2000 m   çalışma için ortam hava sıcaklığı -35...70 °C   depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
