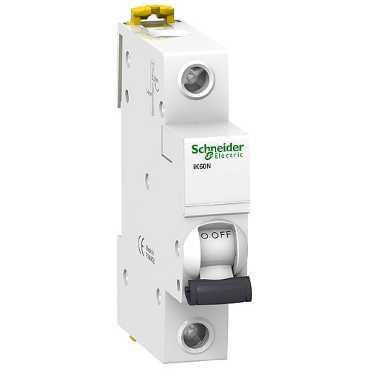

A9K23140
  • A9K23140

Ana
cihaz uygulaması Dağıtım
seri Acti 9
ürün ya da bileşen tipi Minyatür devre kesici
ürün adı IK60
cihaz kısa adı IK60N
kutup açıklaması 1P
korumalı kutupların sayısı 1
[In] nominal akım 40 A
ağ tipi AC
açma birimi teknolojisi Termal manyetik
eğim kodu B
kesme kapasitesi 6000 A Icnuyumluluk standardı EN/IEC 60898-1 - 230 V AC 50/60 Hz
yalıtıma uygunluk Evetuyumluluk standardı EN/IEC 60898-1
standartlar EN/IEC 60898-1

Tamamlayıcı
ağ frekansı 50/60 Hz
manyetik açma limiti 3...5 x In
[Ics] nominal hizmet kesme kapasitesi 6000 A 100 % x Icu uyumluluk standardı EN/IEC 60898-1 - 230 V AC 50/60 Hz
sınırlama sınıfı 3uyumluluk standardı EN/IEC 60898-1
[Ui] nominal yalıtım voltajı 440 V AC 50/60 Hzuyumluluk standardı EN/IEC 60898-1
[Uimp] nominal darbe dayanım voltajı 4 kVuyumluluk standardı EN/IEC 60898-1
kontak konum göstergesi Yok
kontrol tipi Geçiş
yerel sinyalleme AÇIK/KAPALI göstergesi
montaj modu Takılabilir
montaj desteği DIN rayı
9 mm vida adımı 2
yükseklik 85 mm
genişlik 18 mm
derinlik 78.5 mm
ürün ağırlığı 100 g
renk Beyaz
mekanik dayanıklılık 20000 cycles
elektrik dayanıklılığı 10000 cycles
kilitleme seçenekleri açıklaması Padlocking device
bağlantılar - terminaller Tek terminal, üst veya alt sert kablo(lar) 1...35 mm² maks
Tek terminal, üst veya alt esnek kablo(lar) 1...25 mm² maks

tel sıyırma uzunluğu 14 mm üst veya alt
sıkma torku 3.5 N.m üst veya alt
toprak kaçağı koruması Yok

Ortam
IP koruma derecesi IP20uyumluluk standardı IEC 60529
kirletme derecesi 2uyumluluk standardı EN/IEC 60898-1
aşırı gerilim kategorisi II
çalışma için ortam hava sıcaklığı -25...60 °C
depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
