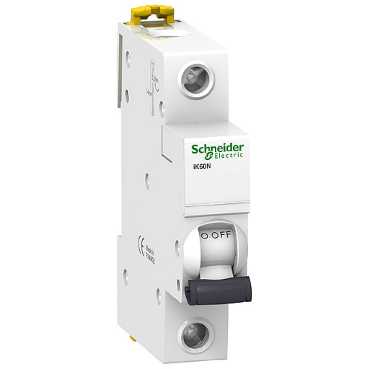

A9K24120
  • A9K24120

Ana
cihaz uygulaması Dağıtım
seri Acti 9
ürün ya da bileşen tipi Minyatür devre kesici
ürün adı IK60
cihaz kısa adı IK60N
kutup açıklaması 1P
korumalı kutupların sayısı 1
[In] nominal akım 20 A
ağ tipi AC
açma birimi teknolojisi Termal manyetik
eğim kodu C
kesme kapasitesi 6000 A Icnuyumluluk standardı EN/IEC 60898-1 - 230 V AC 50/60 Hz
yalıtıma uygunluk Evetuyumluluk standardı EN/IEC 60898-1
standartlar EN/IEC 60898-1

Tamamlayıcı
ağ frekansı 50/60 Hz
manyetik açma limiti 5...10 x In
[Ics] nominal hizmet kesme kapasitesi 6000 A 100 % x Icu uyumluluk standardı EN/IEC 60898-1 - 230 V AC 50/60 Hz
sınırlama sınıfı 3uyumluluk standardı EN/IEC 60898-1
[Ui] nominal yalıtım voltajı 440 V AC 50/60 Hzuyumluluk standardı EN/IEC 60898-1
[Uimp] nominal darbe dayanım voltajı 4 kVuyumluluk standardı EN/IEC 60898-1
kontak konum göstergesi Yok
kontrol tipi Geçiş
yerel sinyalleme AÇIK/KAPALI göstergesi
montaj modu Takılabilir
montaj desteği DIN rayı
9 mm vida adımı 2
yükseklik 85 mm
genişlik 18 mm
derinlik 78.5 mm
ürün ağırlığı 100 g
renk Beyaz
mekanik dayanıklılık 20000 cycles
elektrik dayanıklılığı 10000 cycles
kilitleme seçenekleri açıklaması Padlocking device
bağlantılar - terminaller Tek terminal, üst veya alt sert kablo(lar) 1...25 mm² maks
Tek terminal, üst veya alt esnek kablo(lar) 1...16 mm² maks

tel sıyırma uzunluğu 14 mm üst veya alt
sıkma torku 2 N.m üst veya alt
toprak kaçağı koruması Yok

Ortam
IP koruma derecesi IP20uyumluluk standardı IEC 60529
kirletme derecesi 2uyumluluk standardı EN/IEC 60898-1
aşırı gerilim kategorisi II
çalışma için ortam hava sıcaklığı -25...60 °C
depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
