A9N18448

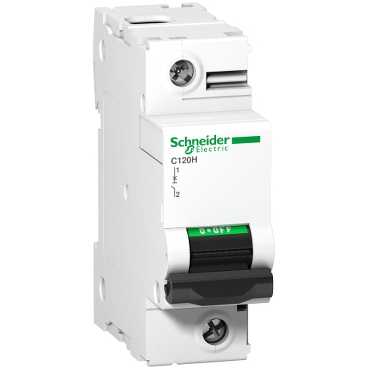

Ana cihaz uygulaması Dağıtım   Ürün serisi C120   seri Acti 9   ürün adı C120   ürün ya da bileşen tipi Minyatür devre kesici   cihaz kısa adı C120H   kutup açıklaması 1P   korumalı kutupların sayısı 2   [In] nominal akım 125 A -de 30 °C   ağ tipi AC   açma birimi teknolojisi Termal manyetik   eğim kodu C   kesme kapasitesi 30 kA Icuuyumluluk standardı EN/IEC 60947-2 - 130 V AC 50/60 Hz 20 kA Icuuyumluluk standardı EN/IEC 60947-2 - 12 V DC 20 kA Icuuyumluluk standardı EN/IEC 60947-2 - 125 V DC 15 kA Icuuyumluluk standardı EN/IEC 60947-2 - <= 144 V DC 15 kA Icuuyumluluk standardı EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 15000 A Icnuyumluluk standardı EN/IEC 60898-1 - 230...400 V AC 50/60 Hz 4,5 kA Icuuyumluluk standardı EN/IEC 60947-2 - 380...415 V AC 50/60 Hz IT 30 kA Icuuyumluluk standardı EN/IEC 60947-2 - 12 V AC 50/60 Hz   yalıtıma uygunluk Evetuyumluluk standardı IEC 60947-2

Tamamlayıcı ağ frekansı 50/60 Hz   [Ue] nominal çalışma voltajı 12 V AC 50/60 Hz 12 V DC 125 V DC 220...240 V AC 50/60 Hz 380...415 V AC 50/60 Hz 130 V AC 50/60 Hz 230...400 V AC 50/60 Hz <= 144 V DC   manyetik açma limiti 5...10 x In   [Ics] nominal hizmet kesme kapasitesi 15 kA -de 50 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 130 V AC 50/60 Hz 7,5 kA -de 50 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 2,25 kA -de 50 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 20 kA -de 100 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 12 V DC 15 kA -de 50 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 12 V AC 50/60 Hz 7500 A -de 50 % kesme kapasitesi uyumluluk standardı EN/IEC 60898-1 - 230...400 V AC 50/60 Hz 15 kA -de 100 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - <= 144 V DC 20 kA -de 100 % kesme kapasitesi uyumluluk standardı EN/IEC 60947-2 - 125 V DC   sınırlama sınıfı 3uyumluluk standardı EN/IEC 60947-2   [Ui] nominal yalıtım voltajı 500 V AC 50/60 Hzuyumluluk standardı EN/IEC 60947-2   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN/IEC 60947-2   kontak konum göstergesi Evet   kontrol tipi Geçiş   yerel sinyalleme AÇIK/KAPALI göstergesi   montaj modu Takılabilir   montaj desteği 35 mm simetrik DIN rayı   comb busbar dağıtım bloğu uyumluluğu NA   9 mm vida adımı 3   yükseklik 81 mm   genişlik 27 mm   derinlik 73 mm   ürün ağırlığı 0.205 kg   renk Beyaz   mekanik dayanıklılık 20000 cycles   elektrik dayanıklılığı 5000 cyclesuyumluluk standardı IEC 60947-2   bağlantılar - terminaller   tel sıyırma uzunluğu 15 mm   sıkma torku 3.5 N.m   toprak kaçağı koruması Yok

Ortam standartlar EN/IEC 60947-2 EN/IEC 60898-1   ürün sertifikaları EAC   IP koruma derecesi IP20uyumluluk standardı IEC 60529   kirletme derecesi 3uyumluluk standardı IEC 60947-2   elektrikli şok koruma sınıfı Sınıf III   tropik iklim 2uyumluluk standardı IEC 60068-1   bağıl nem 95 % 55 °C   çalışma yüksekliği 2000 m   çalışma için ortam hava sıcaklığı -30...60 °C   depolama için ortam hava sıcaklığı -40...70 °C

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1212 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
