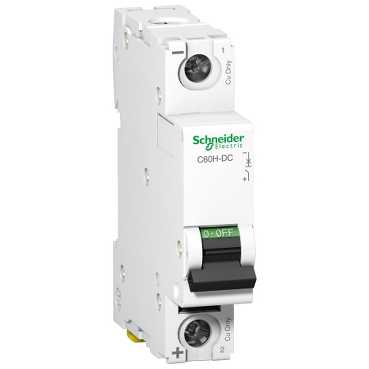

A9N61514

Ana cihaz uygulaması Dağıtım   Ürün serisi C60   ürün ya da bileşen tipi Minyatür devre kesici   cihaz kısa adı C60H-DC   kutup açıklaması 1P   korumalı kutupların sayısı 1   [In] nominal akım 30 A -de 25 °C   ağ tipi DC   açma birimi teknolojisi Termal manyetik   eğim kodu C   kesme kapasitesi 10 kA Icuuyumluluk standardı EN 60947-2 - 220 V DC 10 kA Icuuyumluluk standardı IEC 60947-2 - 220 V DC 6 kA Icuuyumluluk standardı EN 60947-2 - 250 V DC 6 kA Icuuyumluluk standardı IEC 60947-2 - 250 V DC 20 kA Icuuyumluluk standardı EN 60947-2 - 110 V DC 20 kA Icuuyumluluk standardı IEC 60947-2 - 110 V DC   kullanım kategorisi Kategori A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 Kategori Auyumluluk standardı IEC 60947-2   yalıtıma uygunluk Evetuyumluluk standardı EN 60947-2 Evetuyumluluk standardı IEC 60947-2

Tamamlayıcı ağ frekansı -   [Ue] nominal çalışma voltajı 250 V DC   magnetic tripping limit 7...10 x In   [Ics] nominal hizmet kesme kapasitesi 15 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 110 V DC 15 kA 75 % x Icu uyumluluk standardı IEC 60947-2 - 110 V DC 4,5 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 250 V DC 4,5 kA 75 % x Icu uyumluluk standardı IEC 60947-2 - 250 V DC 7,5 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 220 V DC 7,5 kA 75 % x Icu uyumluluk standardı IEC 60947-2 - 220 V DC   [Ui] nominal yalıtım voltajı 500 V DCuyumluluk standardı IEC 60947-2 500 V DCuyumluluk standardı EN 60947-2   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı EN 60947-2 6 kVuyumluluk standardı IEC 60947-2   kontak konum göstergesi Evet   kontrol tipi Geçiş   yerel sinyalleme AÇIK/KAPALI göstergesi   montaj modu Sabit   montaj desteği 35 mm simetrik DIN rayı   comb busbar dağıtım bloğu uyumluluğu Standart üst veya alt   9 mm vida adımı 2   ürün ağırlığı 0.128 kg   renk Beyaz   mekanik dayanıklılık 20000 cycles   elektrik dayanıklılığı 6000 cycles - 250 V DC 3000 cycles - 250 V DC   kilitleme temini Kilitlenebilir   kilitleme seçenekleri açıklaması O konumunda   bağlantılar - terminaller Tünel tipi terminaller, üst veya alt için 1 esnek kablo(lar) 25 mm² maks Tünel tipi terminaller, üst veya alt için 1 sert wire(s) 35 mm² maks   sıkma torku 2.5 N.m üst veya alt güç devresi   toprak kaçağı koruması Yok   ürün uyumluluğu C60 aksesuarları C60 yardımcı

Ortam standartlar EN 60947-2 IEC 60947-2   kirletme derecesi 3uyumluluk standardı EN 60947-2 3uyumluluk standardı IEC 60947-2   tropik iklim 2uyumluluk standardı IEC 60068-2   bağıl nem 95 % (55 °C)   çalışma yüksekliği 2000 m   çalışma için ortam hava sıcaklığı -25...70 °C   depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1310 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
