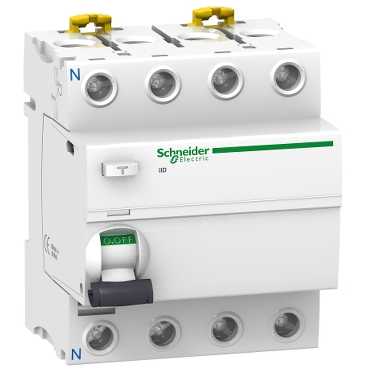

A9R15440
  • A9R15440

Ana
seri Acti 9
ürün ya da bileşen tipi Toprak kaçağı koruma
cihaz kısa adı IID
kutup açıklaması 4P
nötr konum Sol
[In] nominal akım 40 A
ağ tipi AC
toprak kaçağı hassasiyeti 300 mA
toprak kaçağı koruması zaman gecikmesi Seçimli
toprak kaçağı koruma sınıfı Sınıf AC
hominal kesme ve kapama kapasitesi Im 1500 A
Idm 1500 A

nominal koşullu kısa devre akımı 10 kA
standartlar EN 61008-1
IEC 61008-1


Tamamlayıcı
sistemde cihazın yeri Çıkış
ağ frekansı 50/60 Hz
[Ue] nominal çalışma voltajı 400 V AC 50/60 Hzuyumluluk standardı EN 61008-1
400/415 V AC 50/60 Hzuyumluluk standardı IEC 61008-1

residual current tripping technology Gerilim bağımsız
[Ui] nominal yalıtım voltajı 500 V
[Uimp] nominal darbe dayanım voltajı 6 kV
kontak konum göstergesi Evet
kontrol tipi Geçiş
yerel sinyalleme Açma göstergesi
montaj modu Sabit
montaj desteği DIN rayı
comb busbar dağıtım bloğu uyumluluğu Üst veya alt : EVET
9 mm vida adımı 8
yükseklik 91 mm
genişlik 72 mm
derinlik 73.5 mm
ürün ağırlığı 0.37 kg
renk Beyaz
mekanik dayanıklılık 20000 cycles
elektrik dayanıklılığı AC-1 : 15000 cycles
bağlantılar - terminaller Tek terminal üst veya alt 1 kablo(lar) 1...35 mm² sert olmadan kablo ucu
Tek terminal üst veya alt 1 kablo(lar) 1...25 mm² esnek olmadan kablo ucu
Tek terminal üst veya alt 1 kablo(lar) 1...25 mm² esnek ile kablo ucu

tel sıyırma uzunluğu 14 mm (üst veya alt)
sıkma torku 3.5 N.m (üst veya alt)

Ortam
IP koruma derecesi IP20
kirletme derecesi 3uyumluluk standardı IEC 60947
elektromanyetik uyumluluk 8/20 µs darbe dayanımı 3000 Auyumluluk standardı IEC 61008-1
çalışma için ortam hava sıcaklığı -5...60 °C
depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
