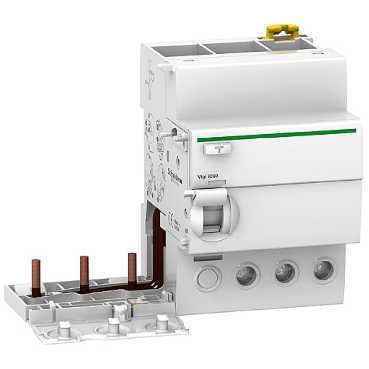

A9V61363
  • A9V61363

Ana
seri Acti 9
ürün ya da bileşen tipi Toprak kaçağı eklenti bloğu
cihaz kısa adı Vigi iC60
seri uyumluluğu Acti 9 iC60
Acti 9 Reflex iC60

kutup açıklaması 3P
[In] nominal akım 63 A
toprak kaçağı hassasiyeti 30 mA
toprak kaçağı koruması zaman gecikmesi Anlık
toprak kaçağı koruma sınıfı Sınıf SI
ağ tipi AC
ağ frekansı 50/60 Hz
[Ue] nominal çalışma voltajı 400 V AC 50/60 Hzuyumluluk standardı EN 61009-1
400/415 V AC 50/60 Hzuyumluluk standardı IEC 61009-1

standartlar EN 61009-1
IEC 61009-1

9 mm vida adımı 7

Tamamlayıcı
sistemde cihazın yeri Çıkış
aşırı gerilim koruması Olmadan
rezidüel akım açma teknolojisi Gerilim bağımsız
[Ui] nominal yalıtım voltajı 500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947-2
yerel sinyalleme Açma göstergesi
montaj modu Takılabilir
montaj desteği DIN rayı
mcb'ye elektrik bağlantısı Vidalarla
comb busbar dağıtım bloğu uyumluluğu Alt : EVET
yükseklik 91 mm
genişlik 117 mm
derinlik 73.5 mm
ürün ağırlığı 0.21 kg
renk Beyaz
bağlantılar - terminaller Tünel tipi terminal aşağı doğru 1 kablo(lar) 1...35 mm² sert olmadan kablo ucu
Tünel tipi terminal aşağı doğru 1 kablo(lar) 1...25 mm² esnek olmadan kablo ucu
Tünel tipi terminal aşağı doğru 1 kablo(lar) 1...25 mm² esnek ile kablo ucu

tel sıyırma uzunluğu 14 mm (alt)
sıkma torku 3.5 N.m (alt)
ürün uyumluluğu Tek terminal

Ortam
IP koruma derecesi IP20
kirletme derecesi 3uyumluluk standardı IEC 60947-2
elektromanyetik uyumluluk 8/20 µs darbe dayanımı 3000 Auyumluluk standardı IEC 61009-1
çalışma için ortam hava sıcaklığı -25...60 °C
depolama için ortam hava sıcaklığı -40...85 °C

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur
