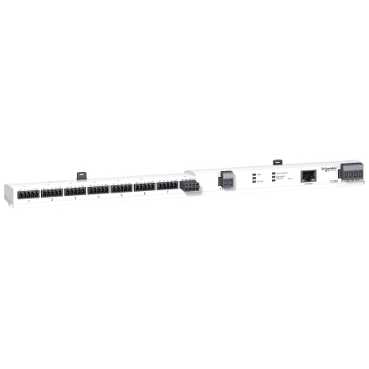

A9XMEA08

Ana seri Acti 9   ürün adı Acti 9 Smartlink   ürün ya da bileşen tipi Smart communication module   cihaz uygulaması Breaker status monitoring Basic energy metering E Improved load monitoring E, U, I, P, Pf Load control   bağlı yardımcı donanımlar Up to 7 More than 7   cihaz kısa adı Smartlink SI B Ethernet   kanallar grubu 1 group of 7 digital channels 1 group of 1 analog channel   besleme akımı 1.5 A   kalkış akımı 3 A   [Us] nominal besleme gerilimi 24 V DC +/- 20 %   montaj konumu Between 2 horizontal DIN rails   ürün uyumluluğu Pulse output meter Modbus RS485 meter Digital input and output Analog input Modbus RS485 slave   haberleşme hizmeti Ethernet Modbus TCP/IP server Web server   web sunucusu Embedded web page BMS controller compatible

Tamamlayıcı uygulamaya özel G/Ç Pulse totalising counter Pulse converter   koruma tipi Ters polariteye karşı için yardımcı besleme Ters polariteye karşı için giriş Kısa devre koruması için dijital çıkış Aşırı gerilim -de <= 33 V DC için dijital çıkış   mikro kırılmalara bağışıklık 10 ms   sıfırlama Factory reset açık ön yüz   giriş/çıkış tipi 2 inputs + 1 output per digital channel 2 inputs per analog channel   giriş tipi Voltage için analog giriş, 0...10 V DC Current için analog giriş, 4...20 mA Akım bloğu için dijital giriş, 24 V DC +/- 20 % -de 2.5 mA   maximum permanent current 0.005 A için dijital giriş   mutlak doğruluk hatası +/- 1 % of full scale için analog giriş 12 bit   elektronik filtreleme süresi 1 ms için dijital giriş 30 ms için analog giriş   çıkış tipi Logic current source -de 24 V DC, 100 mA   gerilim düşüşü < 1 V dijital çıkış   kalkış akımı 0.5 A için dijital çıkış   kaçak akım 0.1 mA için dijital çıkış   yerel sinyalleme 1 LED sarı color için haberleşme 1 LED yeşil, turuncu ve kırmızı color için NS (Ağ Durumu) 1 LED yeşil ve sarı color için haberleşme (LK/ACT 10/100) 1 LED yeşil, turuncu ve kırmızı color için durum   montaj konumu Yatay Dikey   montaj desteği DIN rayı   renk Beyaz (RAL 9003)   bağlantının konumu Ön   bağlantılar - terminaller Takılabilir konnektör qty: 1 için besleme devresi Takılabilir konnektör qty: 1 için haberleşme veriyolu Spring-loaded terminal Ti24 qty: 7 için dijital giriş/çıkış, ayrı ayrı sipariş edilmiş Spring-loaded terminal Ti24 qty: 7 için dijital giriş/çıkış, ayrı ayrı sipariş edilmiş Takılabilir konnektör qty: 1 için analog giriş RJ45 konnektör qty: 1 için ETHERNET, ayrı ayrı sipariş edilmiş   kelepçe bağlantı kapasitesi 1 x 0,5...1 x 1,5 mm², esnek kablo uçlu için kontrol 1 x 0,5...1 x 1,5 mm², esnek kablo uçsuz için kontrol 1 x 0,5...1 x 1,5 mm², sert kablo uçlu için kontrol 1 x 0,5...1 x 1,5 mm², sert kablo uçsuz için kontrol 2 x 0,2...2 x 1,5 mm², esnek kablo uçlu için besleme devresi 2 x 0,2...2 x 1,5 mm², esnek kablo uçsuz için besleme devresi 2 x 0,2...2 x 1,5 mm², sert kablo uçlu için besleme devresi 2 x 0,2...2 x 1,5 mm², sert kablo uçsuz için besleme devresi 2 x 0.25 mm² için twisted shielded pairs cable, esnek kablo uçlu için haberleşme veriyolu 2 x 0.25 mm² için twisted shielded pairs cable, esnek kablo uçsuz için haberleşme veriyolu 2 x 0.25 mm² için twisted shielded pairs cable, sert kablo uçlu için haberleşme veriyolu 2 x 0.25 mm² için twisted shielded pairs cable, sert kablo uçsuz için haberleşme veriyolu 2 x 0,25...2 x 1,5 mm² için twisted shielded pairs cable, sert kablo uçlu için analog giriş 2 x 0,25...2 x 1,5 mm² için twisted shielded pairs cable, sert kablo uçsuz için analog giriş 2 x 0,25...2 x 1,5 mm² için twisted shielded pairs cable, esnek kablo uçlu için analog giriş 2 x 0,25...2 x 1,5 mm² için twisted shielded pairs cable, esnek kablo uçsuz için analog giriş   tel sıyırma uzunluğu 10 mm için kontrol 7 mm için haberleşme veriyolu 7 mm için besleme devresi 7 mm için analog giriş   haberleşme ağ tipi RS485, Modbus RTU, master with connector SUB-D 9 -de 9.6...19.2 kbauds Ethernet, Modbus TCP/IP, server with connector RJ45 -de 10, 100 Mbit/sn   9 mm pitches 0 modules useful on Din rail   yükseklik 23 mm   genişlik 359 mm   derinlik 40 mm   seri uyumluluğu Multi 9 C60 Acti 9 iC60 Acti 9 iID Acti 9 iSW-NA Acti 9 iCT auxiliary Acti 9 iTL auxiliary Clario iDPN Vigi Acti 9 RCA iC60 Ti24 konnektör Librio C40 ProDis DT40 ProDis DT60 Acti 9 I-NA ProDis ITG40 Clario iDPN Acti 9 Reflex iC60 Ti24 konnektör Linergy Linergy FM Acti 9 iOF+SD 24 Acti 9 iACT24 Acti 9 iATL24 Powerlogic pulse output meter Powerlogic Modbus meter   devreye alma arayüzü Web page Acti 9 Smart test   web hizmetleri Web page

Ortam kirletme derecesi 3   elektromanyetik uyumluluk Elektrostatik deşarja direnç -de 8 kV -de hava deşarjıuyumluluk standardı IEC 61000-4-2 Elektrostatik deşarja direnç -de 4 kV -de kontak deşarjıuyumluluk standardı IEC 61000-4-2 Resistance to radiated electromagnetic fields -de 10 V/m -de 80 MHz...3 GHzuyumluluk standardı IEC 61000-4-3 Hızlı geçici direnci -de 2 kV -de 5...100 kHz için güç beslemeuyumluluk standardı IEC 61000-4-4 Hızlı geçici direnci -de 1 kV için giriş/çıkışuyumluluk standardı IEC 61000-4-4 Hızlı geçici direnci -de 1 kV için haberleşme veriyoluuyumluluk standardı IEC 61000-4-4 Iletimli EMC -de 10 V -de 0,15...80 MHzuyumluluk standardı IEC 61000-4-6 Şebeke frekansındaki manyetik alanlara bağışıklık -de 30 A/muyumluluk standardı IEC 61000-4-8 Yayılmalı emisyon, sınıf A -de 30...1000 MHzuyumluluk standardı IEC 61131-3 Ed.3 Iletimli emisyon, sınıf A -de 0,15...30 MHzuyumluluk standardı IEC 61131-2   tropik iklim 2   bağıl nem 90 % -de 40 °C   çalışma yüksekliği 2000 m   çalışma için ortam hava sıcaklığı -25...60 °C   depolama için ortam hava sıcaklığı -40...85 °C   standartlar EN/IEC 61131-2 EN/IEC 62053-31

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1412 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
