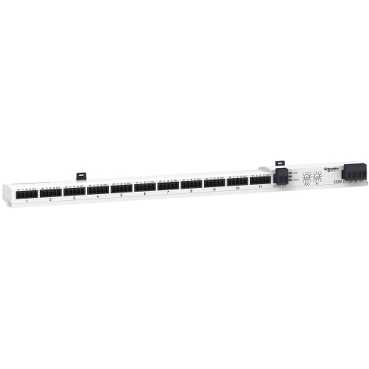

A9XMSB11

Ana seri Acti 9   ürün adı Acti 9 Smartlink   ürün ya da bileşen tipi Smart communication module   cihaz uygulaması Breaker status monitoring Basic energy metering E Load control   bağlı yardımcı donanımlar Up to 7 More than 7   cihaz kısa adı Smartlink SI B Modbus   kanallar grubu 1 group of 11 digital channels   besleme akımı 1.5 A   kalkış akımı 3 A   [Us] nominal besleme gerilimi 24 V DC +/- 20 %   montaj konumu Between 2 horizontal DIN rails   ürün uyumluluğu Pulse output meter Digital input and output   haberleşme hizmeti Modbus slave RS485   web sunucusu BMS controller compatible

Tamamlayıcı uygulamaya özel G/Ç Pulse totalising counter Pulse converter   koruma tipi Ters polariteye karşı için yardımcı besleme Ters polariteye karşı için giriş Kısa devre koruması için dijital çıkış Aşırı gerilim -de <= 33 V DC için dijital çıkış   mikro kırılmalara bağışıklık 10 ms   sıfırlama Factory reset açık ön yüz   giriş/çıkış tipi 2 inputs + 1 output per digital channel   giriş tipi Akım bloğu için dijital giriş, 24 V DC +/- 20 % -de 2.5 mA   maximum permanent current 5 mA 5 mA 5 mA için dijital giriş   elektronik filtreleme süresi 1 ms için dijital giriş   çıkış tipi Logic current source -de 24 V DC, 100 mA   gerilim düşüşü < 1 V dijital çıkış   kalkış akımı 0.5 A için dijital çıkış   kaçak akım 0.1 mA için dijital çıkış   yerel sinyalleme 1 LED sarı color için haberleşme 1 LED yeşil, turuncu ve kırmızı color için durum   ayarın tipi Modbus address 01...99 için address encoders Sıfırlama için address encoders Sıfırlama için plug in, plug out the auxiliary supply   montaj konumu Yatay Dikey   montaj desteği DIN rayı   renk Beyaz (RAL 9003)   bağlantının konumu Ön   bağlantılar - terminaller Takılabilir konnektör qty: 1 için besleme devresi Takılabilir konnektör qty: 1 için haberleşme veriyolu Spring-loaded terminal Ti24 qty: 11 için dijital giriş/çıkış, ayrı ayrı sipariş edilmiş   kelepçe bağlantı kapasitesi 1 x 0,5...1 x 1,5 mm², esnek kablo uçlu için kontrol 1 x 0,5...1 x 1,5 mm², esnek kablo uçsuz için kontrol 1 x 0,5...1 x 1,5 mm², sert kablo uçlu için kontrol 1 x 0,5...1 x 1,5 mm², sert kablo uçsuz için kontrol 2 x 0,2...2 x 1,5 mm², esnek kablo uçlu için besleme devresi 2 x 0,2...2 x 1,5 mm², esnek kablo uçsuz için besleme devresi 2 x 0,2...2 x 1,5 mm², sert kablo uçlu için besleme devresi 2 x 0,2...2 x 1,5 mm², sert kablo uçsuz için besleme devresi 2 x 0.25 mm² için twisted shielded pairs cable, esnek kablo uçlu için haberleşme veriyolu 2 x 0.25 mm² için twisted shielded pairs cable, esnek kablo uçsuz için haberleşme veriyolu 2 x 0.25 mm² için twisted shielded pairs cable, sert kablo uçlu için haberleşme veriyolu 2 x 0.25 mm² için twisted shielded pairs cable, sert kablo uçsuz için haberleşme veriyolu   tel sıyırma uzunluğu 10 mm için kontrol 7 mm için haberleşme veriyolu 7 mm için besleme devresi   haberleşme ağ tipi RS485, Modbus RTU, slave with connector SUB-D 9 -de 9.6...19.2 kbauds   9 mm pitches 0 modules useful on Din rail   yükseklik 23 mm   genişlik 359 mm   derinlik 40 mm   seri uyumluluğu Multi 9 C60 Acti 9 iC60 Acti 9 iID Acti 9 iSW-NA Acti 9 iCT auxiliary Acti 9 iTL auxiliary Clario iDPN Vigi Acti 9 RCA iC60 Ti24 konnektör Librio C40 ProDis DT40 ProDis DT60 Acti 9 I-NA ProDis ITG40 Clario iDPN Acti 9 Reflex iC60 Ti24 konnektör Linergy Linergy FM Acti 9 iOF+SD 24 Acti 9 iACT24 Acti 9 iATL24 Powerlogic pulse output meter   devreye alma arayüzü Web page Acti 9 Smart test   web hizmetleri Web page

Ortam kirletme derecesi 3   elektromanyetik uyumluluk Elektrostatik deşarja direnç -de 8 kV -de hava deşarjıuyumluluk standardı IEC 61000-4-2 Elektrostatik deşarja direnç -de 4 kV -de kontak deşarjıuyumluluk standardı IEC 61000-4-2 Resistance to radiated electromagnetic fields -de 10 V/m -de 80 MHz...3 GHzuyumluluk standardı IEC 61000-4-3 Hızlı geçici direnci -de 2 kV -de 5...100 kHz için güç beslemeuyumluluk standardı IEC 61000-4-4 Hızlı geçici direnci -de 1 kV için giriş/çıkışuyumluluk standardı IEC 61000-4-4 Hızlı geçici direnci -de 1 kV için haberleşme veriyoluuyumluluk standardı IEC 61000-4-4 Iletimli EMC -de 10 V -de 0,15...80 MHzuyumluluk standardı IEC 61000-4-6 Şebeke frekansındaki manyetik alanlara bağışıklık -de 30 A/muyumluluk standardı IEC 61000-4-8   tropik iklim 2   bağıl nem 90 % -de 40 °C   çalışma yüksekliği 2000 m   çalışma için ortam hava sıcaklığı -25...60 °C   depolama için ortam hava sıcaklığı -40...85 °C   standartlar EN/IEC 61131-2 EN/IEC 62053-31

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1201 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
