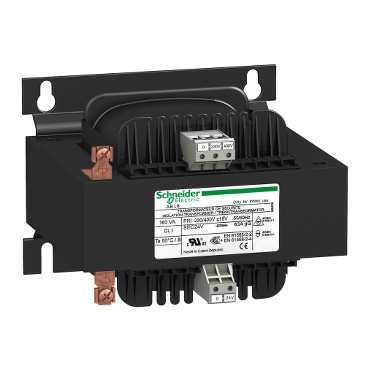

ABL6TS04B

Ana Ürün serisi Phaseo Optimum   ürün ya da bileşen tipi Güvenlik ve yalıtım transformatörü   VA cinsinden nominal güç 40 VA   giriş gerilimi 230 V AC monofaze, terminaller: N-L1 400 V AC fazdan faza, terminaller: L1-L2   çıkış gerilimi 24 V AC   ikincil sargı Tek   koruyucu kapak Olmadan   çalışma için ortam hava sıcaklığı -20...50 °C

Tamamlayıcı giriş gerilimi limitleri 207...253 V 360...440 V   ağ frekans limitleri 47...63 Hz   giriş gerilim toleransı +/- 15 V   verimlilik 81 %   W cinsinden güç dağılımı 9.4 W   çıkış sürdürülebilir aşırı gerilimi 11 % (yüksüz, sıcak durum)   nominal yükte gerilim düşüşü 0.2 %   yüksüz kayıplar 4.4 W   kısa devre gerilimi 0,1027   çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: harici Aşırı gerilime karşı, koruma teknolojisi: harici Kısa devrelere karşı, koruma teknolojisi: harici   bağlantılar - terminaller Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 5 x 4 mm² AWG 11 Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 4 mm² AWG 11 Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 2 x 4 mm² AWG 11   işaret CE   sabitleme modu Klipsle (montaj plakasıyla) açık 35 mm simetrik DIN rayı 4 vidayla, screw(s) Ø = 4,8 mm açık %90 azalma oranı ile yatay panel 4 vidayla, screw(s) Ø = 4,8 mm açık dikey panel, çalisma konumu: yatay 4 vidayla, screw(s) Ø = 4,8 mm açık dikey panel, çalisma konumu: yatay 4 vidayla, screw(s) Ø = 4,8 mm açık dikey panel, çalisma konumu: dikey   çalışma yüksekliği 3000 m   elektrik yalıtım sınıfı Sınıf B   ürün ağırlığı 1.2 kg

Ortam ürün sertifikaları UR   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   koruyucu bakım TC   depolama için ortam hava sıcaklığı -40...80 °C   elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı VDE 0106-1   dielektrik gücü 2000 V sargı ve topraklama arasında 4000 V birincil ve ikincil arasında

Dimensions

Dimensions in mm

a	b	c	G	J	Ø
78	90	68	56	47.5	4.8

Dimensions in in.

a	b	c	G	J	Ø
3.07	3.54	2.68	2.20	1.87	0.19

Internal Scheme

Primary Voltage Wiring

Secondary Voltage Wiring
