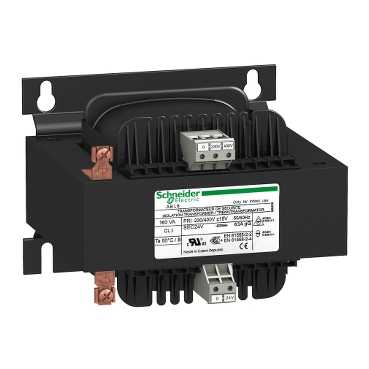

ABL6TS100B

Ana Ürün serisi Phaseo Optimum   ürün ya da bileşen tipi Güvenlik ve yalıtım transformatörü   VA cinsinden nominal güç 1000 VA   giriş gerilimi 230 V AC monofaze, terminaller: N-L1 400 V AC fazdan faza, terminaller: L1-L2   çıkış gerilimi 24 V AC   ikincil sargı Tek   koruyucu kapak Olmadan   çalışma için ortam hava sıcaklığı -20...50 °C

Tamamlayıcı giriş gerilimi limitleri 207...253 V 360...440 V   ağ frekans limitleri 47...63 Hz   giriş gerilim toleransı +/- 15 V   verimlilik 94 %   W cinsinden güç dağılımı 63.8 W   çıkış sürdürülebilir aşırı gerilimi 3 % (yüksüz, sıcak durum)   nominal yükte gerilim düşüşü 0.3 %   yüksüz kayıplar 26.5 W   kısa devre gerilimi 0,0293   çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: harici Aşırı gerilime karşı, koruma teknolojisi: harici Kısa devrelere karşı, koruma teknolojisi: harici   bağlantılar - terminaller Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 5 x 4 mm² AWG 11 Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 4 mm² AWG 11 Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 2 x 10 mm² AWG 6   işaret CE   sabitleme modu 4 vidayla, screw(s) Ø = 7 mm açık %90 azalma oranı ile yatay panel 4 vidayla, screw(s) Ø = 7 mm açık dikey panel, çalisma konumu: yatay 4 vidayla, screw(s) Ø = 7 mm açık dikey panel, çalisma konumu: yatay 4 vidayla, screw(s) Ø = 7 mm açık dikey panel, çalisma konumu: dikey   çalışma yüksekliği 3000 m   elektrik yalıtım sınıfı Sınıf B   ürün ağırlığı 14.3 kg

Ortam ürün sertifikaları UR   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   koruyucu bakım TC   depolama için ortam hava sıcaklığı -40...80 °C   elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı VDE 0106-1   dielektrik gücü 2000 V sargı ve topraklama arasında 4000 V birincil ve ikincil arasında

Dimensions

Dimensions in mm

a	b	c	G	J	Ø
174	180	146	135	111.5	7

Dimensions in in.

a	b	c	G	J	Ø
6.85	7.09	5.75	5.31	4.39	0.27

Internal Scheme

Primary Voltage Wiring

Secondary Voltage Wiring
