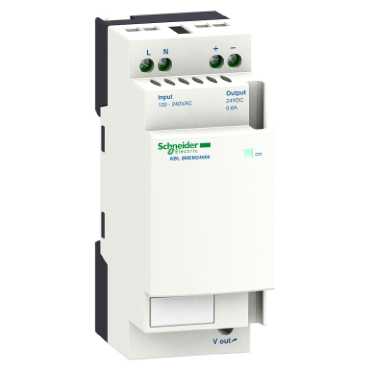

ABL8MEM24006

Ana Ürün serisi Phaseo   ürün ya da bileşen tipi Güç besleme   güç besleme tipi Düzenlenmiş anahtar modu   giriş gerilimi 100...240 V AC fazdan faza, terminaller: L1-L2 100...240 V AC monofaze, terminaller: N-L1 120...250 V DC   çıkış gerilimi 24 V DC   W cinsinden nominal güç 15 W   giriş koruma tipi Entegre sigorta (birbiriyle değiştirilemez)   güç besleme çıkış akımı 0.6 A   çıkış koruma tipi Kısa devrelere karşı Termal   çalışma için ortam hava sıcaklığı -25...70 °C değer kaybı olmadan

Tamamlayıcı giriş gerilimi limitleri 85...264 V   ağ frekansı 47...63 Hz   kalkış akımı <= 20 A   cos phi > 0.5   verimlilik > 80 %   çıkış gerilimi limitleri 22,2...28,8 V ayarlanabilir   W cinsinden güç dağılımı 3.8 W   akım tüketimi 0,25 A -de 240 V 0,4 A -de 100 V   hat ve yük düzenlemesi +/- 3 %   rezidüel dalgalanma 250 mV   tutma süresi >= 10 ms -de 100 V >= 150 ms -de 230 V   bağlantılar - terminaller Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14 Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14   işaret CE   montaj desteği 35 x 15 mm simetrik DIN rayı 35 x 7,5 mm simetrik DIN rayı Panel 2 vida, çap: 4 mm   çalışma konumu Dikey   çalışma yüksekliği 2000 m   çıkış kuplörü Paralel Seri   testin adı Güç hattı üzerinde iletimli emisyonlaruyumluluk standardı EN 55022 Sınıf B Elektrostati deşarjlaruyumluluk standardı EN/IEC 61000-4-2 Emisyonuyumluluk standardı EN 50081-1 Iletimli elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-6 Birincil kesintiuyumluluk standardı IEC 61000-4-11 Yayılmalı elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-3 Yayılmalı emisyonlaruyumluluk standardı EN 55022 Sınıf B Hızlı geçiciuyumluluk standardı IEC 61000-4-4 Kesintiuyumluluk standardı EN/IEC 61000-4-5 Harmonik akım emisyonuuyumluluk standardı EN/IEC 61000-3-2   durum LED'i 1 LED yeşil için çıkış gerilimi   derinlik 59 mm   yükseklik 100 mm   genişlik 36 mm   ürün ağırlığı 0.1 kg

Ortam ürün sertifikaları CCSAus CSA 22-2 No 950-1 C-Tick CULus 508 TUV 60950-1   çevresel özellik EMCuyumluluk standardı EN 55022 Sınıf B EMCuyumluluk standardı EN 61000-6-3 EMCuyumluluk standardı EN/IEC 61000-6-2 EMCuyumluluk standardı EN/IEC 61204-3 Güvenlikuyumluluk standardı EN/IEC 60950-1 Güvenlikuyumluluk standardı SELV   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   depolama için ortam hava sıcaklığı -40...70 °C   bağıl nem % 0...90 çalışma sırasında 0...95 % depolama sırasında   aşırı gerilim kategorisi Sınıf IIuyumluluk standardı VDE 0106-1   dielektrik gücü 3000 V giriş ve çıkış arasında

Regulated Switch Mode Power SuppliesDimensions

	a in mm	a in in.	a1 in mm	a1 in in.
ABL8MEM05040	54	2.12	42	1.65
ABL8MEM12020	54	2.12	42	1.65
ABL8MEM24003	36	1.41	24	0.94
ABL8MEM24006	36	1.41	24	0.94
ABL8MEM24012	54	2.12	42	1.65
ABL7RM24025	74	2.91	60	2.36

Regulated Switch Mode Power SupplyInternal Wiring Diagram

Regulated Switch Mode Power SuppliesSeries or Parallel Connection

Series Connection

(1)Two Shottky diodes Imin = power supply In and Vmin = 50 V

Parallel Connection

Family	Series	Parallel
ABL 7RM/8MEM	2 products max.	2 products max.

Series or parallel connection is only recommended for products with identical references.
