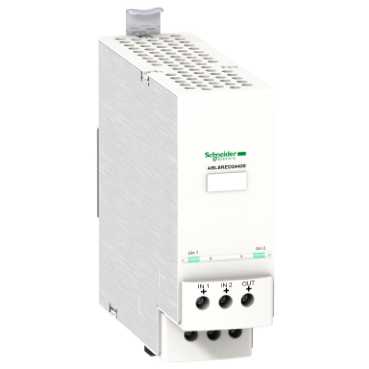

ABL8RED24400
  • ABL8RED24400
  • ABL8RED24400
  • ABL8RED24400

Ana
Ürün serisi Phaseo
ürün ya da bileşen tipi Yedekleme modülü
giriş gerilimi 24...28.8 V DC
çıkış gerilimi (Uin-0,2) V DC
maksimum çıkış akımı 40 A

Tamamlayıcı
giriş gerilimi limitleri 22...30 V
giriş akımı 20 A
çıkış kanallarının sayısı 1
çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: güç beslemesi ile harici koruma
Kısa devrelere karşı, koruma teknolojisi: güç beslemesi ile harici koruma

bağlantılar - terminaller Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8
Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 4 x 0,5...4 x 10 mm² AWG 20...AWG 8
Çıkarılabilir vidalı terminal bloğu için tanı rölesi, baglanti kapasitesi: 1 x 2,5 mm² AWG 14

sabitleme modu Klipsle açık 35 mm simetrik DIN rayı, çalisma konumu: yatay
Klipsle açık 35 mm simetrik DIN rayı, çalisma konumu: dikey

çıkış kuplörü Paralel
çalışma yüksekliği 2000 m
işaret CE
testin adı Iletimli/yayılmalı emisyonlaruyumluluk standardı EN 55022 Sınıf B
Elektrostati deşarjlaruyumluluk standardı EN/IEC 61000-4-2
Emisyonuyumluluk standardı EN 50081-1
Emisyonuyumluluk standardı EN 61000-6-3
Iletimli elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-6 seviye 3
Yayılmalı elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-3 seviye 3
Hızlı geçiciuyumluluk standardı IEC 61000-4-4 seviye 3
Kesintiuyumluluk standardı EN/IEC 61000-4-5 seviye 2

yerel sinyalleme Giriş başına 1 LED yeşil, fonksiyon: güç besleme durumu
1 röle, fonksiyon: güç besleme durumu

ürün ağırlığı 0.7 kg

Ortam
IP koruma derecesi IP10uyumluluk standardı EN/IEC 60529
çalışma için ortam hava sıcaklığı -25...60 °C
depolama için ortam hava sıcaklığı -40...85 °C
bağıl nem % 0...90 çalışma sırasında
0...95 % depolama sırasında

elektrik çarpmasına karşı koruma sınıfı Sınıf IIuyumluluk standardı VDE 0106-1
titreşim direnci 3,5 mm[Alan](f =[Alan]3...11,9 Hz)uyumluluk standardı EN/IEC 61131-2
2 gn[Alan](f =[Alan]11,9...150 Hz)uyumluluk standardı EN/IEC 61131-2

dielektrik gücü Giriş ve topraklama arasında
Çıkış ve topraklama arasında

ürün sertifikaları CCSAus
C-Tick
UL

çevresel özellik EMCuyumluluk standardı EN 61000-6-3
EMCuyumluluk standardı EN/IEC 61000-6-2
Güvenlikuyumluluk standardı EN/IEC 60950-1
Güvenlikuyumluluk standardı EN/IEC 61204


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü değil
RoHS Compliant - since 0501 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin
Ürünün çevresel profili Mevcut

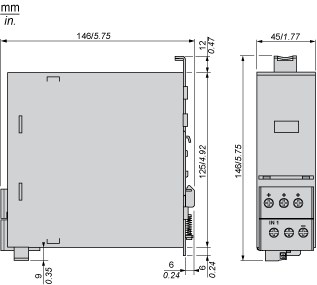

Redundancy ModuleDimensions




Redundancy ModuleMounting

Redundancy modules can be installed on a DIN rail. The graphic below provides the characteristics and references of the compatible DIN rails for the mounting of the module.
