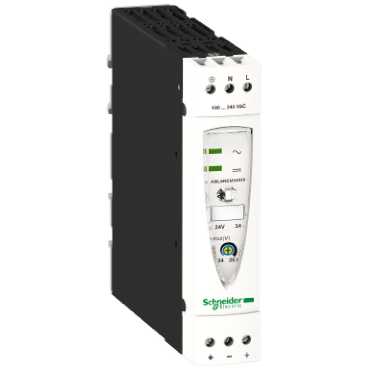

ABL8REM24030
  • ABL8REM24030
  • ABL8REM24030
  • ABL8REM24030
  • ABL8REM24030

Ana
Ürün serisi Phaseo
ürün ya da bileşen tipi Güç besleme
güç besleme tipi Düzenlenmiş anahtar modu
giriş gerilimi 100...240 V AC fazdan faza, terminaller: L1-L2
100...240 V AC monofaze, terminaller: N-L1
110...220 V DC

çıkış gerilimi 24 V DC
W cinsinden nominal güç 72 W
giriş koruma tipi Entegre sigorta (birbiriyle değiştirilemez)
güç besleme çıkış akımı 3 A
çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: 1,1 x In
Aşırı gerilime karşı, koruma teknolojisi: U > 1,5 x Un ise açma
Kısa devrelere karşı, koruma teknolojisi: otomatik sıfırlama
Düşük gerilime karşı, koruma teknolojisi: U < 0,8 x Un ise açma

çalışma için ortam hava sıcaklığı 0...60 °C değer kaybı olmadan

Tamamlayıcı
giriş gerilimi limitleri 100...250 V
85...264 V

ağ frekansı 47...63 Hz
kalkış akımı <= 30 A
cos phi 0.65
verimlilik > 85 %
çıkış gerilimi limitleri % 100...120 ayarlanabilir
W cinsinden güç dağılımı 12.7 W
akım tüketimi 0,83 A -de 240 V
1,46 A -de 100 V

hat ve yük düzenlemesi +/- 3 %
tutma süresi >= 10 ms -de 100 V
>= 10 ms -de 240 V

bağlantılar - terminaller Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14
Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 0,14...1 x 2,5 mm² AWG 26...AWG 14
Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14
Vidalı tip terminaller için çıkış topraklama bağlantısı, baglanti kapasitesi: 1 x 0,14...1 x 2,5 mm² AWG 26...AWG 14

işaret CE
montaj desteği 35 x 15 mm simetrik DIN rayı
35 x 7,5 mm simetrik DIN rayı
75 x 7,5 mm simetrik DIN rayı

çalışma konumu Dikey
çalışma yüksekliği 2000 m
çıkış kuplörü Paralel
Seri

testin adı Iletimli/yayılmalı emisyonlaruyumluluk standardı EN 55011
Iletimli/yayılmalı emisyonlaruyumluluk standardı EN 55022 Sınıf B
Elektrostati deşarjlaruyumluluk standardı EN/IEC 61000-4-2
Emisyonuyumluluk standardı EN 50081-1
Iletimli elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-6
Birincil kesintiuyumluluk standardı IEC 61000-4-11
Yayılmalı elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-3
Hızlı geçiciuyumluluk standardı IEC 61000-4-4
Kesintiuyumluluk standardı EN/IEC 61000-4-5

durum LED'i 1 LED yeşil için çıkış gerilimi
1 LED turuncu için giriş gerilimi

derinlik 120 mm
yükseklik 120 mm
genişlik 27 mm
ürün ağırlığı 0.52 kg

Ortam
ürün sertifikaları CSA 22-2 No 950-1
C-Tick
C-Tick

çevresel özellik EMCuyumluluk standardı EN 50081-1
EMCuyumluluk standardı EN 50082-2
EMCuyumluluk standardı EN/IEC 61000-6-2
Güvenlikuyumluluk standardı EN/IEC 60950
Güvenlikuyumluluk standardı SELV

IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529
depolama için ortam hava sıcaklığı -25...70 °C
bağıl nem 0...95 % yoğuşma veya damlayan su olmadan
aşırı gerilim kategorisi Sınıf Iuyumluluk standardı VDE 0106-1
dielektrik gücü 3000 V giriş ve topraklama arasında
3000 V giriş ve çıkış arasında
500 V çıkış ve topraklama arasında
500 V çıkışlar arasında



Regulated Switch Mode Power SupplyDimensions and Mounting

Mounting on a 35 mm/1.37 in. or 75 mm/2.95 in. Rail




Regulated Switch Mode Power SupplyInternal Wiring Diagram




Regulated Switch Mode Power SuppliesSeries or Parallel Connection

Series Connection


(1)Two Shottky diodes Imin = power supply In and Vmin = 50 V

Parallel Connection


Family

Series

Parallel

ABL 8REM/7RP

2 products max.

2 products max.

Series or parallel connection is only recommended for products with identical references.
