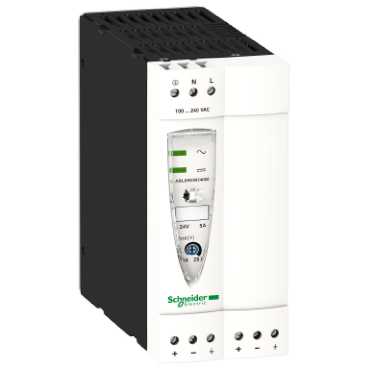

ABL8REM24050

Ana Ürün serisi Phaseo   ürün ya da bileşen tipi Güç besleme   güç besleme tipi Düzenlenmiş anahtar modu   giriş gerilimi 100...240 V AC fazdan faza, terminaller: L1-L2 100...240 V AC monofaze, terminaller: N-L1 110...220 V DC   çıkış gerilimi 24 V DC   W cinsinden nominal güç 120 W   giriş koruma tipi Entegre sigorta (birbiriyle değiştirilemez)   güç besleme çıkış akımı 5 A   çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: 1,1 x In Aşırı gerilime karşı, koruma teknolojisi: U > 1,5 x Un ise açma Kısa devrelere karşı, koruma teknolojisi: otomatik sıfırlama Düşük gerilime karşı, koruma teknolojisi: U < 0,8 x Un ise açma   çalışma için ortam hava sıcaklığı 0...60 °C değer kaybı olmadan

Tamamlayıcı giriş gerilimi limitleri 100...250 V 85...264 V   ağ frekansı 47...63 Hz   kalkış akımı <= 30 A   cos phi 0.65   verimlilik > 85 %   çıkış gerilimi limitleri % 100...120 ayarlanabilir   W cinsinden güç dağılımı 21.2 W   akım tüketimi 1,2 A -de 240 V 1,9 A -de 100 V   hat ve yük düzenlemesi +/- 3 %   tutma süresi >= 10 ms -de 100 V >= 10 ms -de 240 V   bağlantılar - terminaller Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14 Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 4 x 0,14...4 x 2,5 mm² AWG 26...AWG 14 Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 0,14...1 x 2,5 mm² AWG 26...AWG 14 Vidalı tip terminaller için çıkış topraklama bağlantısı, baglanti kapasitesi: 2 x 0,14...2 x 2,5 mm² AWG 26...AWG 14   işaret CE   montaj desteği 35 x 15 mm simetrik DIN rayı 35 x 7,5 mm simetrik DIN rayı 75 x 7,5 mm simetrik DIN rayı   çalışma konumu Dikey   çalışma yüksekliği 2000 m   çıkış kuplörü Paralel Seri   testin adı Iletimli/yayılmalı emisyonlaruyumluluk standardı EN 55011 Iletimli/yayılmalı emisyonlaruyumluluk standardı EN 55022 Sınıf B Elektrostati deşarjlaruyumluluk standardı EN/IEC 61000-4-2 Emisyonuyumluluk standardı EN 50081-1 Iletimli elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-6 Birincil kesintiuyumluluk standardı IEC 61000-4-11 Yayılmalı elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-3 Hızlı geçiciuyumluluk standardı IEC 61000-4-4 Kesintiuyumluluk standardı EN/IEC 61000-4-5   durum LED'i 1 LED yeşil için çıkış gerilimi 1 LED turuncu için giriş gerilimi   derinlik 120 mm   yükseklik 120 mm   genişlik 54 mm   ürün ağırlığı 1 kg

Ortam ürün sertifikaları CSA 22-2 No 950-1 C-Tick C-Tick   çevresel özellik EMCuyumluluk standardı EN 50081-1 EMCuyumluluk standardı EN 50082-2 EMCuyumluluk standardı EN/IEC 61000-6-2 Güvenlikuyumluluk standardı EN/IEC 60950 Güvenlikuyumluluk standardı SELV   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   depolama için ortam hava sıcaklığı -25...70 °C   bağıl nem 0...95 % yoğuşma veya damlayan su olmadan   aşırı gerilim kategorisi Sınıf Iuyumluluk standardı VDE 0106-1   dielektrik gücü 3000 V giriş ve topraklama arasında 3000 V giriş ve çıkış arasında 500 V çıkış ve topraklama arasında 500 V çıkışlar arasında

Regulated Switch Mode Power SupplyDimensions and Mounting

Mounting on 35 mm/1.37 in. or 75 mm/2.95 in. Rail

Regulated Switch Mode Power SupplyInternal Wiring Diagram

Regulated Switch Mode Power SuppliesSeries or Parallel Connection

Series Connection

(1)Two Shottky diodes Imin = power supply In and Vmin = 50 V

Parallel Connection

Family	Series	Parallel
ABL 8REM/7RP	2 products max.	2 products max.

Series or parallel connection is only recommended for products with identical references.
