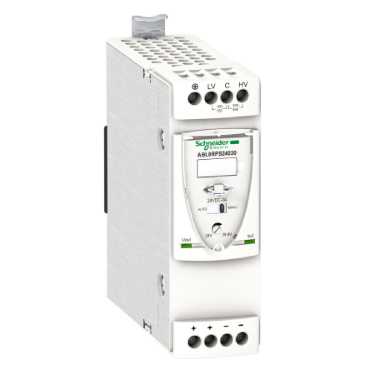

ABL8RPS24030

Ana Ürün serisi Phaseo   ürün ya da bileşen tipi Güç besleme   güç besleme tipi Düzenlenmiş anahtar modu   giriş gerilimi 100...120 V AC monofaze, terminaller: N-L1 200...500 V AC fazdan faza, terminaller: L1-L2   çıkış gerilimi 24 V DC   W cinsinden nominal güç 72 W   sağlanan ekipman Power factor correction filteruyumluluk standardı IEC 61000-3-2   güç besleme çıkış akımı 3 A   çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: manuel veya otomatik sıfırlama Aşırı gerilime karşı, koruma teknolojisi: 30...32 V, manuel sıfırlama Kısa devrelere karşı, koruma teknolojisi: manuel veya otomatik sıfırlama Düşük gerilime karşı, koruma teknolojisi: U < 21,6 V ise açma Termal, koruma teknolojisi: otomatik sıfırlama   çalışma için ortam hava sıcaklığı -25...60 °C değer kaybı olmadan

Tamamlayıcı giriş gerilimi limitleri 170...550 V 85...132 V   ağ frekansı 47...63 Hz   kalkış akımı <= 30 A için 2 ms   cos phi 0.51 -de 240 V 0.59 -de 120 V   verimlilik 87...100 %   çıkış gerilimi limitleri 24...28,8 V ayarlanabilir   W cinsinden güç dağılımı 7.8 W   hat ve yük düzenlemesi 1...3 %   tutma süresi >= 120 ms -de 400 V >= 20 ms -de 100 V >= 40 ms -de 240 V   izin verilebilir geçici akım güçlendirmesi 1,5 x In 4 sn için   bağlantılar - terminaller Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 3 x 0,5...3 x 4 mm² AWG 22...AWG 12 Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 0,5...1 x 4 mm² AWG 22...AWG 12 Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 4 x 0,5...4 x 4 mm² AWG 22...AWG 12 Vidalı tip terminaller için çıkış topraklama bağlantısı, baglanti kapasitesi: 1 x 0,5...1 x 4 mm² AWG 22...AWG 12   işaret CE   montaj desteği 35 x 15 mm simetrik DIN rayı 35 x 7,5 mm simetrik DIN rayı   çalışma konumu Dikey   çalışma yüksekliği 2000 m   çıkış kuplörü Paralel Seri   testin adı Güç hattı üzerinde iletimli emisyonlaruyumluluk standardı EN 55022 Sınıf B Elektrostati deşarjlaruyumluluk standardı EN/IEC 61000-4-2 Iletimli elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-6 Manyetik alanuyumluluk standardı EN 61000-4-8 Birincil kesintiuyumluluk standardı IEC 61000-4-11 Yayılmalı elektromanyetik alanuyumluluk standardı EN/IEC 61000-4-3 Yayılmalı emisyonlaruyumluluk standardı EN 55022 Sınıf B Hızlı geçiciuyumluluk standardı IEC 61000-4-4 Kesintiuyumluluk standardı EN/IEC 61000-4-5 Harmonik akım emisyonuuyumluluk standardı EN/IEC 61000-3-2   durum LED'i 1 LED yeşil ve kırmızı için çıkış gerilimi 1 LED yeşil, kırmızı ve turuncu için çıkış akımı   derinlik 120 mm   yükseklik 143 mm   genişlik 44 mm   ürün ağırlığı 0.3 kg

Ortam ürün sertifikaları CCSAus C-Tick UL   çevresel özellik EMCuyumluluk standardı EN 61000-6-1 EMCuyumluluk standardı EN 61000-6-3 EMCuyumluluk standardı EN/IEC 61000-6-2 EMCuyumluluk standardı EN/IEC 61000-6-4 EMCuyumluluk standardı EN/IEC 61204-3 Güvenlikuyumluluk standardı EN/IEC 60950-1 Güvenlikuyumluluk standardı EN/IEC 61204-3 Güvenlikuyumluluk standardı SELV   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   depolama için ortam hava sıcaklığı -40...70 °C   bağıl nem % 0...90 çalışma sırasında 0...95 % depolama sırasında   aşırı gerilim kategorisi Sınıf Iuyumluluk standardı VDE 0106-1   dielektrik gücü 3500 V giriş ve topraklama arasında 4000 V giriş ve çıkış arasında 500 V çıkış ve topraklama arasında

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0501 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

Regulated Switch Mode Power SuppliesDimensions

ABL 8	a in mm	a in in.	b in mm	b in in.
RPS24030	120	4.72	44	1.73
RPS24050	120	4.72	56	2.20
RPS24100	140	5.51	85	3.34
RPM24200	140	5.51	145	5.70
WPS24200	155	6.10	95	3.74
WPS24400	155	6.10	165	6.49

Regulated Switch Mode Power SupplyInternal Wiring Diagram

Regulated Switch Mode Power SupplyLine Supply Wiring Diagram

Single-phase (L-N) 100 to 120 V

Phase-to-phase (L1-L2) 200 to 500 V

Single-phase (L-N) 200 to 500 V

Regulated Switch Mode Power SuppliesSeries or Parallel Connection

Series Connection

(1)Two Shottky diodes Imin = power supply In and Vmin = 50 V

Parallel Connection

Family	Series	Parallel
ABL 8RPS/8RPM/8WPS	2 products max. (1)	2 products max.

Series or parallel connection is only recommended for products with identical references.

For better availability, the power supplies can also be connected in parallel using the ABL8RED24400 Redundancy module.
