ABL8TEQ24100

Ana Ürün serisi Phaseo Rectified   ürün ya da bileşen tipi Güç besleme   güç besleme tipi Doğrultulmuş ve filtreli   W cinsinden nominal güç 240 W   giriş gerilimi 400 V AC trifaze, terminaller: L1, L2, L3   çıkış gerilimi 24 V DC   güç besleme çıkış akımı 10 A   çalışma konumu Yatay -de 40 °C Dikey -de 55 °C

Tamamlayıcı giriş gerilimi limitleri 360...440 V   ağ frekans limitleri 47...63 Hz   giriş gerilim toleransı +/- 20 V   kalkış akımı 7 A -de 400 V   cos phi 0.872 -de 400 V   verimlilik 73 %   W cinsinden güç dağılımı 64 W   rezidüel dalgalanma   tutma süresi 4 ms   çıkış koruma tipi Aşırı yük ve kısa devrelere karşı, koruma teknolojisi: harici sigorta, 12 A Aşırı gerilime karşı, koruma teknolojisi: 2 J tepe sınırlayıcı Aşırı gerilime karşı, koruma teknolojisi: 2 J tepe sınırlayıcı   bağlantılar - terminaller Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 2,5...1 x 4 mm² AWG 14...AWG 11 Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 2,5...1 x 4 mm² AWG 14...AWG 11 Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 4 x 4 mm² AWG 11 Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 9 x 2,5...9 x 4 mm² AWG 14...AWG 11   işaret CE   sabitleme modu 4 vidayla   çıkış kuplörü Paralel Seri   çalışma yüksekliği 3000 m   testin adı Iletimli/yayılmalı emisyonlaruyumluluk standardı EN 55011 sınıf B Elektrostati deşarjlaruyumluluk standardı EN/IEC 61000-4-2 Emisyonuyumluluk standardı EN 50081-1 Emisyonuyumluluk standardı EN 61000-6-3 Hızlı geçiciuyumluluk standardı IEC 61000-4-4 Kesintiuyumluluk standardı EN/IEC 61000-4-5   durum LED'i 1 LED yeşil için çıkış gerilimi   derinlik 78 mm   yükseklik 190 mm   genişlik 185 mm   ürün ağırlığı 4.72 kg

Ortam ürün sertifikaları CULus   çevresel özellik EMCuyumluluk standardı IEC 62041 Güvenlikuyumluluk standardı EN/IEC 61558-2-6 Güvenlikuyumluluk standardı UL 508 Güvenlikuyumluluk standardı UL 60950-1 EMCuyumluluk standardı EN/IEC 61000-3-2   IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   çalışma için ortam hava sıcaklığı -20...55 °C   depolama için ortam hava sıcaklığı -40...80 °C   bağıl nem 0...95 % yoğuşma veya damlayan su olmadan   elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı VDE 0106-1   dielektrik gücü 2000 V giriş ve topraklama arasında 4600 V giriş ve çıkış arasında 500 V çıkış ve topraklama arasında

Dimensions

Dimensions in mm

a	b	c	G	J	Ø
185	190	78	165	58	6.5

Dimensions in in.

a	b	c	G	J	Ø
7.28	7.48	3.07	6.50	2.28	0.25

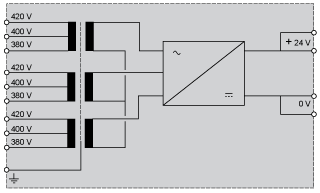

Internal Wiring Diagram
