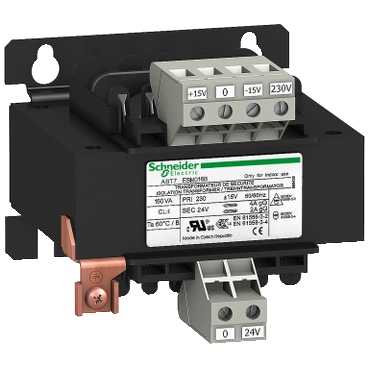

ABT7ESM004B

Ana Ürün serisi Phaseo Economic   ürün ya da bileşen tipi Güvenlik ve yalıtım transformatörü   VA cinsinden nominal güç 40 VA   giriş gerilimi 230 V AC fazdan faza, terminaller: L1-L2 230 V AC monofaze, terminaller: N-L1   çıkış gerilimi 24 V AC   ikincil sargı Tek   koruyucu kapak Olmadan   çalışma için ortam hava sıcaklığı -20...40 °C

Tamamlayıcı giriş gerilimi limitleri 207...253 V   ağ frekans limitleri 47...63 Hz   giriş gerilim toleransı +/- 15 V   verimlilik 74 %   W cinsinden güç dağılımı 14.1 W   nominal yükte gerilim değişimi 0,135 -de 230 V   çıkış sürdürülebilir aşırı gerilimi 0,155 (yüksüz, sıcak durum)   nominal yükte gerilim düşüşü 15.8 %   yüksüz kayıplar 3.8 W   kısa devre gerilimi 16 %   çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: harici Aşırı gerilime karşı, koruma teknolojisi: harici Kısa devrelere karşı, koruma teknolojisi: harici   bağlantılar - terminaller Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 2,5...1 x 4 mm² AWG 14...AWG 11 Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 4 x 2,5...4 x 4 mm² AWG 14...AWG 11 Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 2 x 2,5...2 x 4 mm² AWG 14...AWG 11   işaret CE   sabitleme modu 4 vidayla, screw(s) Ø = 5 mm açık dikey panel, çalisma konumu: dikey Klipsle (montaj plakasıyla) açık 35 mm simetrik DIN rayı 4 vidayla, screw(s) Ø = 5 mm açık %90 azalma oranı ile yatay panel, çalisma konumu: yatay 4 vidayla, screw(s) Ø = 5 mm açık dikey panel   çalışma yüksekliği 3000 m   elektrik yalıtım sınıfı Sınıf B   ürün ağırlığı 1.02 kg

Ortam IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529   depolama için ortam hava sıcaklığı -40...80 °C   bağıl nem 0...95 % çalışma sırasında   elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı VDE 0106-1   dielektrik gücü 3200 V giriş ve topraklama arasında 3200 V çıkış ve topraklama arasında 5100 V giriş ve çıkış arasında

Dimensions

Dimensions in mm

a	b	c	G	J	Ø
79	90	70	56	48	5

Dimensions in in.

a	b	c	G	J	Ø
3.11	3.54	2.76	2.20	1.89	0.20

Internal Scheme

Primary Voltage Wiring

Secondary Voltage Wiring
