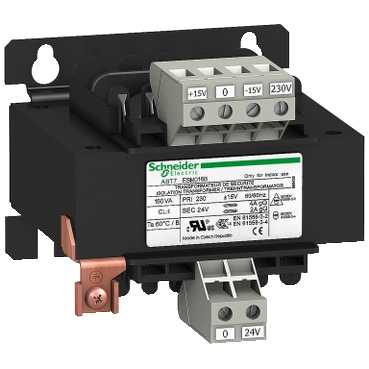

ABT7ESM016B
  • ABT7ESM016B
  • ABT7ESM016B
  • ABT7ESM016B
  • ABT7ESM016B

Ana
Ürün serisi Phaseo Economic
ürün ya da bileşen tipi Güvenlik ve yalıtım transformatörü
VA cinsinden nominal güç 160 VA
giriş gerilimi 230 V AC fazdan faza, terminaller: L1-L2
230 V AC monofaze, terminaller: N-L1

çıkış gerilimi 24 V AC
ikincil sargı Tek
koruyucu kapak Olmadan
çalışma için ortam hava sıcaklığı -20...40 °C

Tamamlayıcı
giriş gerilimi limitleri 207...253 V
ağ frekans limitleri 47...63 Hz
giriş gerilim toleransı +/- 15 V
verimlilik 87 %
W cinsinden güç dağılımı 23.9 W
nominal yükte gerilim değişimi % 6,12 -de 230 V
çıkış sürdürülebilir aşırı gerilimi 0,075 (yüksüz, sıcak durum)
nominal yükte gerilim düşüşü 7.42 %
yüksüz kayıplar 9.6 W
kısa devre gerilimi 9 %
çıkış koruma tipi Aşırı yüke karşı, koruma teknolojisi: harici
Aşırı gerilime karşı, koruma teknolojisi: harici
Kısa devrelere karşı, koruma teknolojisi: harici

bağlantılar - terminaller Vidalı tip terminaller için giriş topraklama bağlantısı, baglanti kapasitesi: 1 x 2,5...1 x 4 mm² AWG 14...AWG 11
Vidalı tip terminaller için giriş bağlantısı, baglanti kapasitesi: 4 x 2,5...4 x 4 mm² AWG 14...AWG 11
Vidalı tip terminaller için çıkış bağlantısı, baglanti kapasitesi: 2 x 2,5...2 x 4 mm² AWG 14...AWG 11

işaret CE
sabitleme modu 4 vidayla, screw(s) Ø = 5 mm açık dikey panel, çalisma konumu: dikey
Klipsle (montaj plakasıyla) açık 35 mm simetrik DIN rayı
4 vidayla, screw(s) Ø = 5 mm açık %90 azalma oranı ile yatay panel, çalisma konumu: yatay
4 vidayla, screw(s) Ø = 5 mm açık dikey panel

çalışma yüksekliği 3000 m
elektrik yalıtım sınıfı Sınıf B
ürün ağırlığı 2.72 kg

Ortam
IP koruma derecesi IP20uyumluluk standardı EN/IEC 60529
depolama için ortam hava sıcaklığı -40...80 °C
bağıl nem 0...95 % çalışma sırasında
elektrik çarpmasına karşı koruma sınıfı Sınıf Iuyumluluk standardı VDE 0106-1
dielektrik gücü 3200 V giriş ve topraklama arasında
3200 V çıkış ve topraklama arasında
5100 V giriş ve çıkış arasında



Dimensions


Dimensions in mm

a

b

c

G

J

Ø

97

104

92

84

78

5

Dimensions in in.

a

b

c

G

J

Ø

3.82

4.09

3.62

3.31

3.07

0.20



Internal Scheme




Primary Voltage Wiring




Secondary Voltage Wiring
