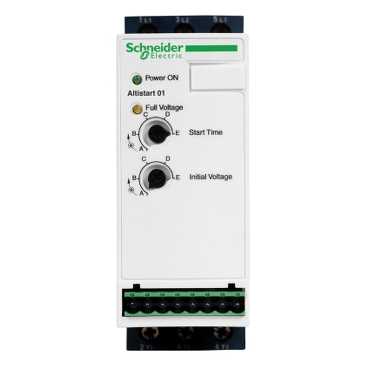

ATS01N109FT

Ana Ürün serisi Altistart 01   ürün ya da bileşen tipi Yumuşak yolverici   ürün varış yeri Asenkron motorlar   ürüne özel uygulama Basit makine   cihaz kısa adı ATS01   fazların ağ sayısı 3 faz Monofaze   [Us] nominal besleme gerilimi 110...480 V (- 10...10 %)   motor gücü kW 4 kW -de 400 V 3 faz 1,1 kW -de 230 V monofaze 1.5 kW -de 230 V 3 faz   motor gücü hp 1 hp -de 210 V 3 faz 2 hp -de 230 V 3 faz 5 hp -de 460 V 3 faz   IcL yolverici değeri 9 A   kullanım kategorisi AC-53Buyumluluk standardı EN/IEC 60947-4-2   akım tüketimi 45 A nominal yükte   başlatma tipi Gerilim rampası ile yolverme   W cinsinden güç dağılımı 1 W tam yükte ve yolverme sonunda 46 W geçici durumda

Tamamlayıcı montaj stili Soğutma bloklu   kullanılabilir işlev Entegre bypas   besleme gerilimi limitleri 99...528 V   besleme frekansı 50...60 Hz (- 5...5 %)   ağ frekansı 47,5...63 Hz   çıkış gerilimi <= güç besleme gerilimi   kontrol devresi gerilimi 110 V +/- 10 % AC, 35 mA 24 V +/- 10 % AC/DC, 30 mA 240 V +/- 10 % AC, 80 mA   yolverme süresi 1 ile 5 sn arasında ayarlanabilir 1 s / 100 start(s) per hour 5 s / 20 start(s) per hour   yolverme torku Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır   Dijital çıkış akımı 2 A DC-13 3 A AC-15   sıkma torku 0.5 N.m 1.9...2.5 N.m   elektrikli bağlantı 1 conductor(s) sert kablo, üzerinden baglanti 4 mm vida kelepçesi terminali 1...10 mm² / AWG 8 için güç devresi 1 conductor(s) sert kablo, üzerinden baglanti vida konnektörü 0,5...2,5 mm² / AWG 14 için kontrol devresi 2 conductor(s) sert kablo, üzerinden baglanti 4 mm vida kelepçesi terminali 1...6 mm² / AWG 10 için güç devresi 2 conductor(s) sert kablo, üzerinden baglanti vida konnektörü 0,5...1 mm² / AWG 17 için kontrol devresi 1 conductor(s) esnek kablo kablo uçlu, üzerinden baglanti vida konnektörü 0,5...1,5 mm² / AWG 16 için kontrol devresi 1 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti 4 mm vida kelepçesi terminali 1,5...10 mm² / AWG 8 için güç devresi 1 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti vida konnektörü 0,5...2,5 mm² / AWG 14 için kontrol devresi 2 conductor(s) esnek kablo kablo uçlu, üzerinden baglanti 4 mm vida kelepçesi terminali 1...6 mm² / AWG 10 için güç devresi 2 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti 4 mm vida kelepçesi terminali 1,5...6 mm² / AWG 10 için güç devresi 2 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti vida konnektörü 0,5...1,5 mm² / AWG 16 için kontrol devresi   işaret CE   çalışma konumu Dikey +/- 10 derece   yükseklik 124 mm   genişlik 45 mm   derinlik 131 mm   ürün ağırlığı 0.28 kg

Ortam elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlaruyumluluk standardı CISPR 11 seviye B Iletimli ve yayılmalı emisyonlaruyumluluk standardı IEC 60947-4-2 seviye B Sönen salınım dalgalarıuyumluluk standardı IEC 61000-4-12 seviye 3 Elektrostatik deşarjuyumluluk standardı IEC 61000-4-2 seviye 3 EMC bağışıklığıuyumluluk standardı EN 50082-1 EMC bağışıklığıuyumluluk standardı EN 50082-2 Harmonikleruyumluluk standardı IEC 1000-3-2 Harmonikleruyumluluk standardı IEC 1000-3-4 Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklıkuyumluluk standardı IEC 61000-4-6 seviye 3 Elektrik akımlarına bağışıklıkuyumluluk standardı IEC 61000-4-4 seviye 4 Yayılan radyo-elektrik parazitlerine bağışıklıkuyumluluk standardı IEC 61000-4-3 seviye 3 Mikro kesilmeler ve gerilim dalgalanmalarıuyumluluk standardı IEC 61000-4-11 Gerilim/akım darbesiuyumluluk standardı IEC 61000-4-5 seviye 3   standartlar EN/IEC 60947-4-2   ürün sertifikaları Yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5 CCC CSA C-Tick GOST UL   IP koruma derecesi IP20   kirletme derecesi 2uyumluluk standardı EN/IEC 60947-4-2   titreşim direnci 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6 1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı EN/IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   bağıl nem 5...95 % yoğuşma veya damlayan su olmadan uyumluluk standardı EN/IEC 60068-2-3   çalışma için ortam hava sıcaklığı -10...40 °C değer kaybı olmadan 40...50 °C °C başına % 2 akım düşüşüyle   depolama için ortam hava sıcaklığı -25...70 °Cuyumluluk standardı EN/IEC 60947-4-2   çalışma yüksekliği <= 1000 m değer kaybı olmadan > 1000 m ek 100 m başına % 2,2 akım düşüşüyle

DimensionsMounting on Symetrical (35 mm) Rail

Screw Fixing

(1)Retractable fixings

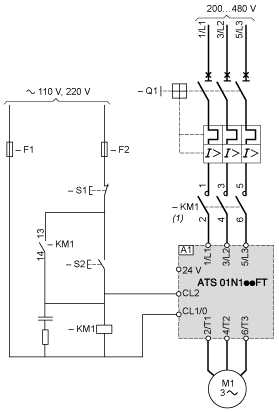

Example of 3-phase Power Supply Connection

(1)A line contactor must be used in the sequence.A1 :Soft starterQ1 :Motor circuit-breakerKM1 :ContactorsF1, F2 :Control protection fusesS1, S2 :Pushbuttons
