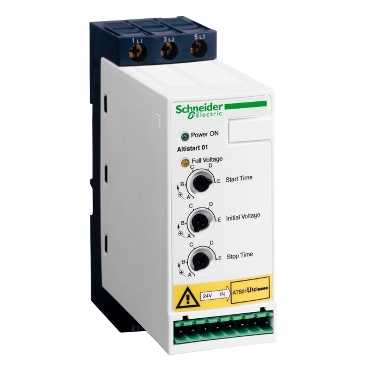

ATS01N212QN
  • ATS01N212QN
  • ATS01N212QN
  • ATS01N212QN
  • ATS01N212QN

Ana
Ürün serisi Altistart 01
ürün ya da bileşen tipi Yumuşak yolverici
ürün varış yeri Asenkron motorlar
ürüne özel uygulama Basit makine
cihaz kısa adı ATS01
fazların ağ sayısı 3 faz
[Us] nominal besleme gerilimi 380...415 V (- 10...10 %)
motor gücü kW 5,5 kW -de 380...415 V 3 faz
IcL yolverici değeri 12 A
kullanım kategorisi AC-53Buyumluluk standardı EN/IEC 60947-4-2
akım tüketimi 60 A nominal yükte
başlatma tipi Gerilim rampası ile yolverme
W cinsinden güç dağılımı 124 W geçici durumda
4 W tam yükte ve yolverme sonunda


Tamamlayıcı
montaj stili Soğutma bloklu
kullanılabilir işlev Entegre bypas
besleme gerilimi limitleri 342...456 V
besleme frekansı 50...60 Hz (- 5...5 %)
ağ frekansı 47,5...63 Hz
çıkış gerilimi <= güç besleme gerilimi
kontrol devresi gerilimi Yolvericide dahili olarak bulunur
yolverme süresi 1 ile 10 sn arasında ayarlanabilir
yavaşlama süresi semb 1 ile 10 sn arasında ayarlanabilir
yolverme torku Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır
Dijital giriş tipi (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları lojik <= 8 mA 27 kOhm
Dijital giriş gerilimi 24...40 V
Dijital giriş lojiği (LI1, LI2, BOOST) pozitif durum 0 < 5 V ve < 0,2 mA, durum 1 > 13 V ve > 0,5 mA
Dijital çıkış akımı 2 A DC-13
3 A AC-15

Dijital çıkış tipi (LO1) açık kollektör lojiki yolverme sinyalinin sonu
(R1A, R1C) röle çıkışları NA

Dijital çıkış gerilimi 24 V (6...30 V) açık kollektör lojiki
minimum anahtarlama akımı Röle çıkışları 10 mA 6 V DC
maksimum anahtarlama akımı Röle çıkışları 2 A 250 V AC endüktif yük, cos phi = 0,5 L/R = 20 ms
Röle çıkışları 2 A 30 V DC endüktif yük, cos phi = 0,5 L/R = 20 ms

ekran tipi 1 LED (yeşil) için yolverici başlatıldı
1 LED (sarı) için nominal gerilime erişildi

sıkma torku 0.5 N.m
1.9...2.5 N.m

elektrikli bağlantı 1 conductor(s) sert kablo, üzerinden baglanti 4 mm vida kelepçesi terminali 1...10 mm² / AWG 8 için güç devresi
1 conductor(s) sert kablo, üzerinden baglanti vida konnektörü 0,5...2,5 mm² / AWG 14 için kontrol devresi
2 conductor(s) sert kablo, üzerinden baglanti 4 mm vida kelepçesi terminali 1...6 mm² / AWG 10 için güç devresi
2 conductor(s) sert kablo, üzerinden baglanti vida konnektörü 0,5...1 mm² / AWG 17 için kontrol devresi
1 conductor(s) esnek kablo kablo uçlu, üzerinden baglanti vida konnektörü 0,5...1,5 mm² / AWG 16 için kontrol devresi
1 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti 4 mm vida kelepçesi terminali 1,5...10 mm² / AWG 8 için güç devresi
1 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti vida konnektörü 0,5...2,5 mm² / AWG 14 için kontrol devresi
2 conductor(s) esnek kablo kablo uçlu, üzerinden baglanti 4 mm vida kelepçesi terminali 1...6 mm² / AWG 10 için güç devresi
2 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti 4 mm vida kelepçesi terminali 1,5...6 mm² / AWG 10 için güç devresi
2 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti vida konnektörü 0,5...1,5 mm² / AWG 16 için kontrol devresi

işaret CE
çalışma konumu Dikey +/- 10 derece
yükseklik 124 mm
genişlik 45 mm
derinlik 131 mm
ürün ağırlığı 0.42 kg

Ortam
elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlaruyumluluk standardı CISPR 11 seviye B
Iletimli ve yayılmalı emisyonlaruyumluluk standardı IEC 60947-4-2 seviye B
Sönen salınım dalgalarıuyumluluk standardı IEC 61000-4-12 seviye 3
Elektrostatik deşarjuyumluluk standardı IEC 61000-4-2 seviye 3
EMC bağışıklığıuyumluluk standardı EN 50082-1
EMC bağışıklığıuyumluluk standardı EN 50082-2
Harmonikleruyumluluk standardı IEC 1000-3-2
Harmonikleruyumluluk standardı IEC 1000-3-4
Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklıkuyumluluk standardı IEC 61000-4-6 seviye 3
Elektrik akımlarına bağışıklıkuyumluluk standardı IEC 61000-4-4 seviye 4
Yayılan radyo-elektrik parazitlerine bağışıklıkuyumluluk standardı IEC 61000-4-3 seviye 3
Mikro kesilmeler ve gerilim dalgalanmalarıuyumluluk standardı IEC 61000-4-11
Gerilim/akım darbesiuyumluluk standardı IEC 61000-4-5 seviye 3

standartlar EN/IEC 60947-4-2
ürün sertifikaları Yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5
CCC
CSA
C-Tick
GOST
UL

IP koruma derecesi IP20
kirletme derecesi 2uyumluluk standardı EN/IEC 60947-4-2
titreşim direnci 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6
1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı EN/IEC 60068-2-6

darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27
bağıl nem 5...95 % yoğuşma veya damlayan su olmadan uyumluluk standardı EN/IEC 60068-2-3
çalışma için ortam hava sıcaklığı -10...40 °C değer kaybı olmadan
40...50 °C °C başına % 2 akım düşüşüyle

depolama için ortam hava sıcaklığı -25...70 °Cuyumluluk standardı EN/IEC 60947-4-2
çalışma yüksekliği <= 1000 m değer kaybı olmadan
> 1000 m ek 100 m başına % 2,2 akım düşüşüyle



DimensionsMounting on Symetrical (35 mm) Rail


Screw Fixing


(1)Retractable fixings

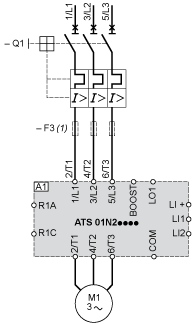

Example of Manual Control


A1 :Soft start/soft stop unit(1)For type 2 coordinationQ1 :Motor circuit-breakerF3 :3 fast-acting fuses
