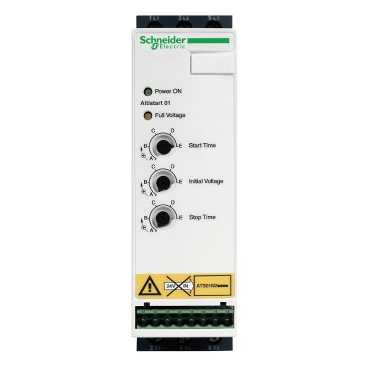

ATS01N222QN

Ana Ürün serisi Altistart 01   ürün ya da bileşen tipi Yumuşak yolverici   ürün varış yeri Asenkron motorlar   ürüne özel uygulama Basit makine   cihaz kısa adı ATS01   fazların ağ sayısı 3 faz   [Us] nominal besleme gerilimi 380...415 V (- 10...10 %)   motor gücü kW 11 kW -de 380...415 V 3 faz 7,5 kW -de 380...415 V 3 faz   IcL yolverici değeri 22 A   kullanım kategorisi AC-53Buyumluluk standardı EN/IEC 60947-4-2   akım tüketimi 110 A nominal yükte   başlatma tipi Gerilim rampası ile yolverme   W cinsinden güç dağılımı 124,5 W geçici durumda 4.5 W tam yükte ve yolverme sonunda

Tamamlayıcı montaj stili Soğutma bloklu   kullanılabilir işlev Entegre bypas   besleme gerilimi limitleri 342...456 V   besleme frekansı 50...60 Hz (- 5...5 %)   ağ frekansı 47,5...63 Hz   çıkış gerilimi <= güç besleme gerilimi   kontrol devresi gerilimi Yolvericide dahili olarak bulunur   yolverme süresi 1 ile 10 sn arasında ayarlanabilir 1 s / 100 start(s) per hour 10 s / 10 start(s) per hour 5 s / 20 start(s) per hour   yavaşlama süresi semb 1 ile 10 sn arasında ayarlanabilir   yolverme torku Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır   Dijital giriş tipi (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları lojik <= 8 mA 27 kOhm   Dijital giriş gerilimi 24...40 V   Dijital giriş lojiği (LI1, LI2, BOOST) pozitif durum 0 < 5 V ve < 0,2 mA, durum 1 > 13 V ve > 0,5 mA   Dijital çıkış akımı 2 A DC-13 3 A AC-15   Dijital çıkış tipi (LO1) açık kollektör lojiki yolverme sinyalinin sonu (R1A, R1C) röle çıkışları NA   Dijital çıkış gerilimi 24 V (6...30 V) açık kollektör lojiki   minimum anahtarlama akımı Röle çıkışları 10 mA 6 V DC   maksimum anahtarlama akımı Röle çıkışları 2 A 250 V AC endüktif yük, cos phi = 0,5 L/R = 20 ms Röle çıkışları 2 A 30 V DC endüktif yük, cos phi = 0,5 L/R = 20 ms   ekran tipi 1 LED (yeşil) için yolverici başlatıldı 1 LED (sarı) için nominal gerilime erişildi   sıkma torku 0.5 N.m 1.9...2.5 N.m   elektrikli bağlantı 1 conductor(s) sert kablo, üzerinden baglanti 4 mm vida kelepçesi terminali 1...10 mm² / AWG 8 için güç devresi 1 conductor(s) sert kablo, üzerinden baglanti vida konnektörü 0,5...2,5 mm² / AWG 14 için kontrol devresi 2 conductor(s) sert kablo, üzerinden baglanti 4 mm vida kelepçesi terminali 1...6 mm² / AWG 10 için güç devresi 2 conductor(s) sert kablo, üzerinden baglanti vida konnektörü 0,5...1 mm² / AWG 17 için kontrol devresi 1 conductor(s) esnek kablo kablo uçlu, üzerinden baglanti vida konnektörü 0,5...1,5 mm² / AWG 16 için kontrol devresi 1 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti 4 mm vida kelepçesi terminali 1,5...10 mm² / AWG 8 için güç devresi 1 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti vida konnektörü 0,5...2,5 mm² / AWG 14 için kontrol devresi 2 conductor(s) esnek kablo kablo uçlu, üzerinden baglanti 4 mm vida kelepçesi terminali 1...6 mm² / AWG 10 için güç devresi 2 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti 4 mm vida kelepçesi terminali 1,5...6 mm² / AWG 10 için güç devresi 2 conductor(s) esnek kablo kablo uçsuz, üzerinden baglanti vida konnektörü 0,5...1,5 mm² / AWG 16 için kontrol devresi   işaret CE   çalışma konumu Dikey +/- 10 derece   yükseklik 154 mm   genişlik 45 mm   derinlik 131 mm   ürün ağırlığı 0.56 kg

Ortam elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlaruyumluluk standardı CISPR 11 seviye B Iletimli ve yayılmalı emisyonlaruyumluluk standardı IEC 60947-4-2 seviye B Sönen salınım dalgalarıuyumluluk standardı IEC 61000-4-12 seviye 3 Elektrostatik deşarjuyumluluk standardı IEC 61000-4-2 seviye 3 EMC bağışıklığıuyumluluk standardı EN 50082-1 EMC bağışıklığıuyumluluk standardı EN 50082-2 Harmonikleruyumluluk standardı IEC 1000-3-2 Harmonikleruyumluluk standardı IEC 1000-3-4 Radyo elektrik alanlarının yol açtığı iletimli parazitlere bağışıklıkuyumluluk standardı IEC 61000-4-6 seviye 3 Elektrik akımlarına bağışıklıkuyumluluk standardı IEC 61000-4-4 seviye 4 Yayılan radyo-elektrik parazitlerine bağışıklıkuyumluluk standardı IEC 61000-4-3 seviye 3 Mikro kesilmeler ve gerilim dalgalanmalarıuyumluluk standardı IEC 61000-4-11 Gerilim/akım darbesiuyumluluk standardı IEC 61000-4-5 seviye 3   standartlar EN/IEC 60947-4-2   ürün sertifikaları Yolverici için motor delta terminaline kabloyla bağlanmış B44.1-96/ASME A17.5 CCC CSA C-Tick GOST UL   IP koruma derecesi IP20   kirletme derecesi 2uyumluluk standardı EN/IEC 60947-4-2   titreşim direnci 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6 1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı EN/IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   bağıl nem 5...95 % yoğuşma veya damlayan su olmadan uyumluluk standardı EN/IEC 60068-2-3   çalışma için ortam hava sıcaklığı -10...40 °C değer kaybı olmadan 40...50 °C °C başına % 2 akım düşüşüyle   depolama için ortam hava sıcaklığı -25...70 °Cuyumluluk standardı EN/IEC 60947-4-2   çalışma yüksekliği <= 1000 m değer kaybı olmadan > 1000 m ek 100 m başına % 2,2 akım düşüşüyle

DimensionsMounting on Symetrical (35 mm) Rail

Screw Fixing

(1)Retractable fixings

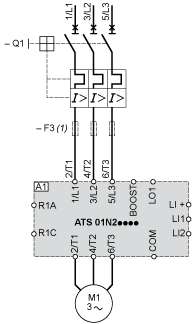

Example of Manual Control

A1 :Soft start/soft stop unit(1)For type 2 coordinationQ1 :Motor circuit-breakerF3 :3 fast-acting fuses
