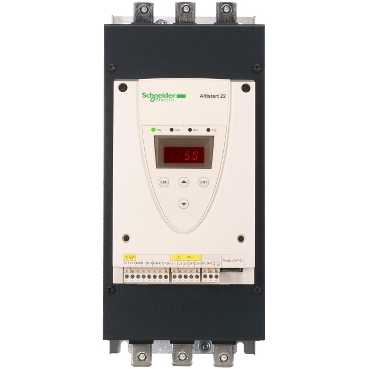

ATS22C17Q

Ana Ürün serisi Altistart 22   ürün ya da bileşen tipi Yumuşak yolverici   ürün varış yeri Asenkron motorlar   ürüne özel uygulama Ağır ve standart uygulamalar   bileşen adı ATS22   fazların ağ sayısı 3 faz   [Us] nominal besleme gerilimi 230...440 V (- 15...10 %)   motor gücü kW 45 kW -de 230 V 90 kW -de 400 V 90 kW -de 440 V   fabrika ayarı akımı 162 A   W cinsinden güç dağılımı 91 W standart uygulamalar için   kullanım kategorisi AC-53A   başlatma tipi Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)   IcL yolverici değeri 170 A (motor besleme hattında bağlantı) standart uygulamalar için   IP koruma derecesi IP00

Tamamlayıcı montaj stili Soğutma bloklu   kullanılabilir işlev Dahili bypas   besleme gerilimi limitleri 195...484 V   besleme frekansı 50...60 Hz (- 10...10 %)   ağ frekansı 45...66 Hz   cihaz bağlantısı Motor besleme hattında Motor delta terminallerine   kontrol devresi gerilimi 220...230 V -de 50/60 Hz   kontrol devresi tüketimi 20 W   Dijital çıkış sayısı 2   Dijital çıkış tipi (R1) röle çıkışları 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır, C/O (R2) röle çıkışları 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır, C/O   minimum anahtarlama akımı Röle çıkışları 100 mA -de 12 V, DC   maksimum anahtarlama akımı Röle çıkışları 5 A -de 250 V, AC dirençli yük, cos phi = 1 Röle çıkışları 5 A -de 30 V, DC dirençli yük, cos phi = 1 Röle çıkışları 2 A -de 250 V, AC endüktif yük, cos phi = 0.4, L/R = 20 ms Röle çıkışları 2 A -de 30 V, DC endüktif yük, L/R = 7 ms   Dijital giriş sayısı 3   Dijital giriş tipi (LI1, LI2, LI3) lojik 5 mA 4,3 kOhm   Dijital giriş gerilimi 24 V (<= 30 V)   Dijital giriş lojiği (LI1, LI2, LI3) pozitif lojik durum 0 < 5 V ve < 2 mA durum 1 > 11 V ve > 5 mA   çıkış akımı 0,4...1 Icl ayarlanabilir   PTC prob girişi 750 Ohm   haberleşme port protokolü Modbus   konnektör tipi 1 RJ45   haberleşme veri bağlantısı Seri   fiziksel arayüz RS485 çoklu priz   iletim hızı 4800, 9600 veya 19200 bps   kurulu cihaz 31   koruma tipi Faz hatası açık hat Termal koruma açık motor Termal koruma açık yolverici   işaret CE   soğutmanın tipi Zorlamalı konveksiyon   çalışma konumu Dikey +/- 10 derece   yükseklik 356 mm   genişlik 150 mm   derinlik 229.5 mm   ürün ağırlığı 18 kg

Ortam elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlaruyumluluk standardı IEC 60947-4-2 seviye A Sönen salınım dalgalarıuyumluluk standardı IEC 61000-4-12 seviye 3 Elektrostatik deşarjuyumluluk standardı IEC 61000-4-2 seviye 3 Elektrik akımlarına bağışıklıkuyumluluk standardı IEC 61000-4-4 seviye 4 Yayılan radyo-elektrik parazitlerine bağışıklıkuyumluluk standardı IEC 61000-4-3 seviye 3 Gerilim/akım darbesiuyumluluk standardı IEC 61000-4-5 seviye 3   standartlar EN/IEC 60947-4-2   ürün sertifikaları CCC CSA C-Tick GOST UL   titreşim direnci 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6 1,5 mm[Alan](f =[Alan]2...13 Hz) uyumluluk standardı EN/IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   gürültü seviyesi 56 dB   kirletme derecesi Seviye 2uyumluluk standardı IEC 60664-1   bağıl nem <= 95 % yoğuşma veya damlayan su olmadanuyumluluk standardı EN/IEC 60068-2-3   çalışma için ortam hava sıcaklığı -10...40 °C değer kaybı olmadan > 40...< 60 °C °C başına % 2,2 akım düşüşüyle   depolama için ortam hava sıcaklığı -25...70 °C   çalışma yüksekliği <= 1000 m değer kaybı olmadan > 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0938 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

Präsentation

Der Sanftanlasser Altistart 22 unterstützt den geführten Hochlauf und Auslauf von Drehstrom-Asynchron-Motoren mit Käfigläufer für Nennleistungen zwischen 4 und 400 kW mittels der Spannung und des Anlaufmoments.

Er ist einsatzbereit bei Standardanwendungen mit Motorschutzklasse 10.
