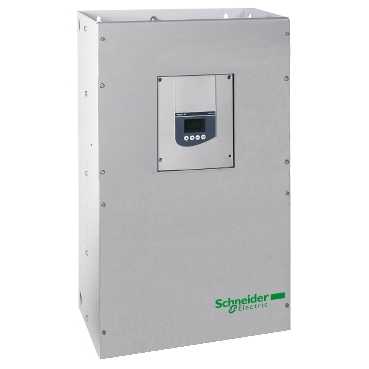

ATS48C41Q

Ana Ürün serisi Altistart 48   ürün ya da bileşen tipi Yumuşak yolverici   ürün varış yeri Asenkron motorlar   ürüne özel uygulama Pompalama ve havalandırma makinesi Ağır ve standart uygulamalar   cihaz kısa adı ATS48   [Us] nominal besleme gerilimi 230...415 V (- 15...10 %)   motor gücü kW 90 kW -de 230 V (motor besleme hattında bağlantı) ağır uygulamalar için 110 kW -de 230 V (motor besleme hattında bağlantı) standart uygulamalar için 160 kW -de 230 V (motor delta terminallerine bağlantı) ağır uygulamalar için 160 kW -de 400 V (motor besleme hattında bağlantı) ağır uygulamalar için 220 kW -de 230 V (motor delta terminallerine bağlantı) standart uygulamalar için 220 kW -de 400 V (motor besleme hattında bağlantı) standart uygulamalar için 250 kW -de 400 V (motor delta terminallerine bağlantı) ağır uygulamalar için 315 kW -de 400 V (motor delta terminallerine bağlantı) standart uygulamalar için   W cinsinden güç dağılımı Ağır uygulamalar için 1017 W Ağır uygulamalar için 1017 W Standart uygulamalar için 1339 W   kullanım kategorisi AC-53A   başlatma tipi Moment kontrolü ile yolverme (akım 5 In ile sınırlandırılmıştır)   IcL yolverici değeri 410 A (motor besleme hattında bağlantı) standart uygulamalar için 320 A (motor besleme hattında bağlantı) ağır uygulamalar için 320 A (motor besleme hattında bağlantı) ağır uygulamalar için 554 A (motor delta terminallerine bağlantı) ağır uygulamalar için 710 A (motor delta terminallerine bağlantı) standart uygulamalar için   IP koruma derecesi IP00

Tamamlayıcı montaj stili Soğutma bloklu   kullanılabilir işlev Harici bypas (opsiyonel)   besleme gerilimi limitleri 195...456 V   besleme frekansı 50...60 Hz (- 5...5 %)   ağ frekansı 47,5...63 Hz   cihaz bağlantısı Motor besleme hattında Motor delta terminallerine   fabrika ayarı akımı 388 A   kontrol devresi gerilimi 220 - % 15 ila 415 + % 10, 50/60 Hz   kontrol devresi tüketimi 80 W   Dijital çıkış sayısı 2   Dijital çıkış tipi (LO1) lojik çıkış 0 V ortak yapılandırılabilir (LO2) lojik çıkış 0 V ortak yapılandırılabilir (R1) röle çıkışları hata rölesi NA (R2) röle çıkışları yolverme rölesinin sonu NA (R3) röle çıkışları motorla çalışır NA   çıkış mutlak doğruluk hassasiyeti +/- 5 %   minimum anahtarlama akımı Röle çıkışları 10 mA -de 6 V DC   maksimum anahtarlama akımı Lojik çıkış 0,2 A -de 30 V DC Röle çıkışları 1,8 A -de 230 V AC endüktif yük, cos phi = 0,5, L/R = 20 ms Röle çıkışları 1,8 A -de 30 V DC endüktif yük, cos phi = 0,5, L/R = 20 ms   Dijital giriş sayısı 5   Dijital giriş tipi PTC, 750 Ohm -de 25 °C (Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm   Dijital giriş gerilimi 24 V (<= 30 V)   Dijital giriş lojiği (Durdur, Çalıştır, LI3, LI4) pozitif lojik durum 0 < 5 V ve < 2 mA, durum 1 > 11 V ve > 5 mA   besleme kalkış akımı Ayarlanabilir 0.4...1.3 Icl   analog çıkış tipi (AO) akım çıkışı 0-20 mA veya 4-20 mA <= 500 Ohm   haberleşme port protokolü Modbus   konnektör tipi 1 RJ45   haberleşme veri bağlantısı Seri   fiziksel arayüz RS485 çoklu priz   iletim hızı 4800, 9600 veya 19200 bps   kurulu cihaz 31   koruma tipi Faz hatası (hat) Faz hatası (hat) Termal koruma (motor) Termal koruma (yolverici)   işaret CE   soğutmanın tipi Zorlamalı konveksiyon   çalışma konumu Dikey +/- 10 derece   yükseklik 670 mm   genişlik 400 mm   derinlik 300 mm   ürün ağırlığı 51.4 kg

Ortam elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlaruyumluluk standardı IEC 60947-4-2 seviye A Sönen salınım dalgalarıuyumluluk standardı IEC 61000-4-12 seviye 3 Elektrostatik deşarjuyumluluk standardı IEC 61000-4-2 seviye 3 Elektrik akımlarına bağışıklıkuyumluluk standardı IEC 61000-4-4 seviye 4 Yayılan radyo-elektrik parazitlerine bağışıklıkuyumluluk standardı IEC 61000-4-3 seviye 3 Gerilim/akım darbesiuyumluluk standardı IEC 61000-4-5 seviye 3   standartlar EN/IEC 60947-4-2   ürün sertifikaları CCC CSA C-Tick DNV GOST NOM 117 SEPRO TCF UL   titreşim direnci 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6 1,5 mm[Alan](f =[Alan]2...13 Hz) uyumluluk standardı EN/IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   gürültü seviyesi 55 dB   kirletme derecesi Seviye 3uyumluluk standardı IEC 60664-1   bağıl nem <= 95 % yoğuşma veya damlayan su olmadanuyumluluk standardı EN/IEC 60068-2-3   çalışma için ortam hava sıcaklığı -10...40 °C değer kaybı olmadan > 40...60 °C °C başına % 2 akım düşüşüyle > 40...60 °C °C başına % 2 akım düşüşüyle   depolama için ortam hava sıcaklığı -25...70 °C   çalışma yüksekliği <= 1000 m değer kaybı olmadan > 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle
