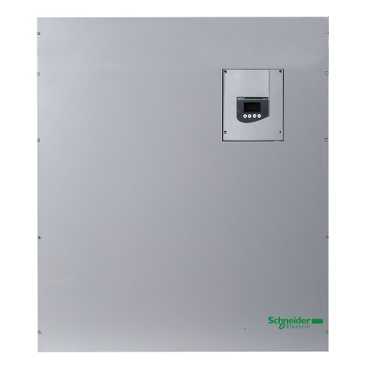

ATS48M12Q
  • ATS48M12Q

Ana
Ürün serisi Altistart 48
ürün ya da bileşen tipi Yumuşak yolverici
ürün varış yeri Asenkron motorlar
ürüne özel uygulama Pompalama ve havalandırma makinesi
Ağır ve standart uygulamalar

cihaz kısa adı ATS48
[Us] nominal besleme gerilimi 230...415 V (- 15...10 %)
motor gücü kW 630 kW -de 400 V (motor besleme hattında bağlantı) standart uygulamalar için
710 kW -de 400 V (motor delta terminallerine bağlantı) ağır uygulamalar için
250 kW -de 230 V (motor besleme hattında bağlantı) ağır uygulamalar için
355 kW -de 230 V (motor besleme hattında bağlantı) standart uygulamalar için
500 kW -de 230 V (motor delta terminallerine bağlantı) standart uygulamalar için
500 kW -de 400 V (motor besleme hattında bağlantı) ağır uygulamalar için

W cinsinden güç dağılımı Ağır uygulamalar için 2865 W
Ağır uygulamalar için 2865 W
Standart uygulamalar için 3497 W

kullanım kategorisi AC-53A
başlatma tipi Moment kontrolü ile yolverme (akım 5 In ile sınırlandırılmıştır)
IcL yolverici değeri 1000 A (motor besleme hattında bağlantı) ağır uygulamalar için
1000 A (motor besleme hattında bağlantı) ağır uygulamalar için
1200 A (motor besleme hattında bağlantı) standart uygulamalar için
1732 A (motor besleme hattında bağlantı) standart uygulamalar için
2078 A (motor delta terminallerine bağlantı) standart uygulamalar için

IP koruma derecesi IP00

Tamamlayıcı
montaj stili Soğutma bloklu
kullanılabilir işlev Harici bypas (opsiyonel)
besleme gerilimi limitleri 195...456 V
besleme frekansı 50...60 Hz (- 5...5 %)
ağ frekansı 47,5...63 Hz
cihaz bağlantısı Motor besleme hattında
Motor delta terminallerine

fabrika ayarı akımı 1045 A
kontrol devresi gerilimi 220 - % 15 ila 415 + % 10, 50/60 Hz
kontrol devresi tüketimi 80 W
Dijital çıkış sayısı 2
Dijital çıkış tipi (LO1) lojik çıkış 0 V ortak yapılandırılabilir
(LO2) lojik çıkış 0 V ortak yapılandırılabilir
(R1) röle çıkışları hata rölesi NA
(R2) röle çıkışları yolverme rölesinin sonu NA
(R3) röle çıkışları motorla çalışır NA

çıkış mutlak doğruluk hassasiyeti +/- 5 %
minimum anahtarlama akımı Röle çıkışları 10 mA -de 6 V DC
maksimum anahtarlama akımı Lojik çıkış 0,2 A -de 30 V DC
Röle çıkışları 1,8 A -de 230 V AC endüktif yük, cos phi = 0,5, L/R = 20 ms
Röle çıkışları 1,8 A -de 30 V DC endüktif yük, cos phi = 0,5, L/R = 20 ms

Dijital giriş sayısı 5
Dijital giriş tipi PTC, 750 Ohm -de 25 °C
(Durdur, Çalıştır, LI3, LI4) lojik, <= 8 mA 4300 Ohm

Dijital giriş gerilimi 24 V (<= 30 V)
Dijital giriş lojiği (Durdur, Çalıştır, LI3, LI4) pozitif lojik durum 0 < 5 V ve < 2 mA, durum 1 > 11 V ve > 5 mA
besleme kalkış akımı Ayarlanabilir 0.4...1.3 Icl
analog çıkış tipi (AO) akım çıkışı 0-20 mA veya 4-20 mA <= 500 Ohm
haberleşme port protokolü Modbus
konnektör tipi 1 RJ45
haberleşme veri bağlantısı Seri
fiziksel arayüz RS485 çoklu priz
iletim hızı 4800, 9600 veya 19200 bps
kurulu cihaz 31
koruma tipi Faz hatası (hat)
Faz hatası (hat)
Termal koruma (motor)
Termal koruma (yolverici)

işaret CE
soğutmanın tipi Zorlamalı konveksiyon
çalışma konumu Dikey +/- 10 derece
yükseklik 890 mm
genişlik 770 mm
derinlik 315 mm
ürün ağırlığı 115 kg

Ortam
elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlaruyumluluk standardı IEC 60947-4-2 seviye A
Sönen salınım dalgalarıuyumluluk standardı IEC 61000-4-12 seviye 3
Elektrostatik deşarjuyumluluk standardı IEC 61000-4-2 seviye 3
Elektrik akımlarına bağışıklıkuyumluluk standardı IEC 61000-4-4 seviye 4
Yayılan radyo-elektrik parazitlerine bağışıklıkuyumluluk standardı IEC 61000-4-3 seviye 3
Gerilim/akım darbesiuyumluluk standardı IEC 61000-4-5 seviye 3

standartlar EN/IEC 60947-4-2
ürün sertifikaları CCC
CSA
C-Tick
DNV
GOST
NOM 117
SEPRO
TCF
UL

titreşim direnci 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6
1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6
1,5 mm[Alan](f =[Alan]2...13 Hz) uyumluluk standardı EN/IEC 60068-2-6

darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27
gürültü seviyesi 60 dB
kirletme derecesi Seviye 3uyumluluk standardı IEC 60664-1
bağıl nem <= 95 % yoğuşma veya damlayan su olmadanuyumluluk standardı EN/IEC 60068-2-3
çalışma için ortam hava sıcaklığı -10...40 °C değer kaybı olmadan
> 40...60 °C °C başına % 2 akım düşüşüyle
> 40...60 °C °C başına % 2 akım düşüşüyle

depolama için ortam hava sıcaklığı -25...70 °C
çalışma yüksekliği <= 1000 m değer kaybı olmadan
> 1000...2000 m ek 100 m başına % 2,2 akım düşüşüyle
