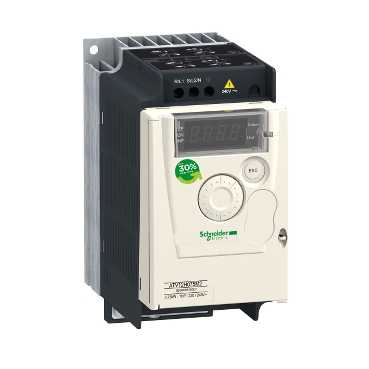

ATV12H055M2

Ana Ürün serisi Altivar 12   ürün ya da bileşen tipi Değişken hızlı sürücü   ürün varış yeri Asenkron motorlar   ürüne özel uygulama Basit makine   montaj stili Soğutma bloklu   bileşen adı ATV12   set başına miktar 1'li set   EMC filtresi Entegre   dahili fan Olmadan   fazların ağ sayısı Monofaze   [Us] nominal besleme gerilimi 200...240 V (- 15...10 %)   motor gücü kW 0.55 kW   motor gücü hp 0,75 hp   haberleşme port protokolü Modbus   hat akımı 6,7 A -de 240 V 8 A -de 200 V   hız aralığı 1...20   geçici aşırı moment % 150...170 sürücü değerine ve motor tipine bağlı olarak nominal motor torku   asenkron motor kontrol profili Karesel gerilim/frekans oranı Sensörsüz akı vektör kontrolü Gerilim/frekans oranı (V/f)   IP koruma derecesi IP20 üst parçada kapama plakası olmadan   gürültü seviyesi 0 dB

Tamamlayıcı besleme frekansı 50/60 Hz (+/- 5 %)   konnektörün tipi 1 RJ45 için Modbus ön yüzde   fiziksel arayüz 2 telli RS 485 için Modbus   iletim çerçevesi RTU için Modbus   iletim hızı 4800 bit/sn 9600 bit/s 19200 bit/s 38400 bit/sn   adreslerin sayısı 1...247 için Modbus   haberleşme hizmeti Cihaz tanımlamasını oku (43) Bekleme kayıtlarını oku (03), mesajlasma: 29 word maksimum Tek kayıtları yaz (06), mesajlasma: 29 word maksimum Çoklu kayıtları yaz (16), mesajlasma: 27 word maksimum Çoklu kayıtları oku/yaz (23), mesajlasma: 4/4 word maksimum   muhtemel hat Isc <= 1 kA   sürekli çıkış akımı 3,5 A -de 4 kHz   maksimum geçici akım 5,3 A için 60 s   hız kontrol cihazı çıkış frekansı 0.5...400 Hz   nominal anahtarlama frekansı 4 kHz   anahtarlama frekansı 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile   frenleme torku Up to 70 % of nominal motor torque frenleme direnci olmadan Up to 70 % of nominal motor torque frenleme direnci olmadan   motor kayma kompanzasyonu Ayarlanabilir Fabrikada mevcut   çıkış gerilimi 200...240 V monofaze   elektrikli bağlantı L1, L2, L3, U, V, W, PA, PC terminal 3,5 mm² (AWG 12)   sıkma torku 0.8 N.m   yalıtım Güç ve kontrol arasındaki elektrik   besleme Referans potansiyometre için dahili besleme 5 V DC, gerilim limitleri 4,75...5,25 V, 10 mA için aşırı yük ve kısa devre koruması Lojik girişler için dahili besleme 24 V DC, gerilim limitleri 20.4...28.8 V, 100 mA için aşırı yük ve kısa devre koruması   analog giriş sayısı 1   analog giriş tipi AI1 yapılandırılabilir akım 0...20 mA, empedans 250 Ohm AI1 yapılandırılabilir gerilim 0...10 V, empedans 30 kOhm AI1 yapılandırılabilir gerilim 0...5 V, empedans 30 kOhm   Dijital giriş sayısı 4   Dijital giriş tipi (LI1...LI4) programlanabilir, 24 V, gerilim limitleri 18...30 V   Dijital giriş lojiği Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm   örnekleme süresi < 10 ms için analog giriş < 20 ms, tolerans +/- 1 ms için lojik giriş   doğrusallık hatası Maksimum değerin +/- % 0,3'ü için analog giriş   analog çıkış sayısı 1   analog çıkış tipi (AO1) yazılım-yapılandırılabilir gerilim, analog çikis araligi 0...10 V, output impedance 470 Ohm, analogue output çözünürlük 8 bit (AO1) yazılım-yapılandırılabilir akım, analog çikis araligi 0...20 mA, output impedance 800 Ohm, analogue output çözünürlük 8 bit   Dijital çıkış sayısı 2   Dijital çıkış tipi (LO+, LO-) lojik çıkış (R1A, R1B, R1C) korumalı röle çıkışı 1 K/A   minimum anahtarlama akımı 5 mA -de 24 V DC için lojik röle   maksimum anahtarlama akımı 2 A -de 250 V AC endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 2 A -de 30 V DC endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 3 A -de 250 V AC dirençli yük cos phi = 1 L/R = 0 msn için lojik röle 4 A -de 30 V DC dirençli yük cos phi = 1 L/R = 0 msn için lojik röle   hızlanma ve yavaşlama rampaları 0 - 999,9 sn arası doğrusal S U   durana kadar frenleme DC enjeksiyon ile, 0,1...30 sn   koruma tipi Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması   frekans çözünürlüğü Analog giriş dönüştürücü A/D, 10 bit Ekran birimi 0,1 Hz   zaman sabiti 20 ms, tolerans +/- 1 ms referans değişikliği için   işaret CE   çalışma konumu Dikey +/- 10 derece   yükseklik 143 mm   genişlik 72 mm   derinlik 131.2 mm   ürün ağırlığı 0.8 kg   işlevsellik Basic   özel uygulama Other applications Santrifüjlü pompalar ve fanlar

Ortam elektromanyetik uyumluluk Elektrik hızlı geçici/patlama bağışıklık testi (seviye 4)uyumluluk standardı EN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi (seviye 3)uyumluluk standardı EN/IEC 61000-4-2 Iletimli kesintilere bağışıklık (seviye 3)uyumluluk standardı EN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi (seviye 3)uyumluluk standardı EN/IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testiuyumluluk standardı EN/IEC 61000-4-11 Kesinti bağışıklık testi (seviye 3)uyumluluk standardı EN/IEC 61000-4-5   elektromanyetik emisyon Yayılmalı emisyonlar, sinif: ortam 1 kategori C2uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 2...16 kHz ekranlı motor kablosu Iletimli emisyonlar entegre EMC filtresi ile, sinif: ortam 1 kategori C1uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 2, 4, 8, 12 ve 16 kHz, <= 5 m ekranlı motor kablosu Iletimli emisyonlar entegre EMC filtresi ile, sinif: ortam 1 kategori C2uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 2...12 kHz, <= 5 m ekranlı motor kablosu Iletimli emisyonlar entegre EMC filtresi ile, sinif: ortam 1 kategori C2uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 2, 4 ve 16 kHz, <= 10 m ekranlı motor kablosu Iletimli emisyonlar ek EMC filtresi ile, sinif: ortam 1 kategori C1uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 4...12 kHz, <= 20 m ekranlı motor kablosu Iletimli emisyonlar ek EMC filtresi ile, sinif: ortam 1 kategori C2uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 4...12 kHz, <= 50 m ekranlı motor kablosu Iletimli emisyonlar ek EMC filtresi ile, sinif: ortam 2 kategori C3uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 4...12 kHz, <= 50 m ekranlı motor kablosu   ürün sertifikaları CSA C-Tick GOST NOM UL   titreşim direnci 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz) simetrik DIN rayında sökülen sürücüuyumluluk standardı EN/IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3 5...95 % damlayan su olmadanuyumluluk standardı IEC 60068-2-3   depolama için ortam hava sıcaklığı -25...70 °C   çalışma için ortam hava sıcaklığı -10...40 °Cile hız kontrol cihazının üst kısmındaki koruyucu kapak 40...60 °C °C başına % 2,2 akım düşüşüyle   çalışma yüksekliği <= 1000 m değer kaybı olmadan > 1000...2000 m 100 m başına % 1 akım düşüşüyle

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0901'den itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

DimensionsDrive without EMC Conformity Kit

Dimensions in mm

b	c	H
130	131.2	120

Dimensions in in.

b	c	H
5.12	5.16	4.72

Drive with EMC Conformity Kit

Dimensions in mm

c1
63

Dimensions in in.

c1
2.48

Mounting RecommendationsClearance for Vertical Mounting

Mounting Type A

Mounting Type B

Remove the protective cover from the top of the drive.

Mounting Type C

Remove the protective cover from the top of the drive.
