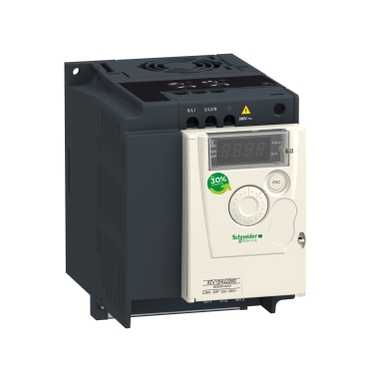

ATV12HU15M2

Satış fiyatı : TEKLİF ALINIZ
· Ürünü karşılaştırma listeme ekle
( Karşılaştır )

· Fiyatı düşünce bildir

· Aklımdakiler listesine ekle

· Stoga girince haber ver

Ana

Ürün serisi

Altivar 12

ürün ya da bileşen tipi

Değişken hızlı sürücü

ürün varış yeri

Asenkron motorlar

ürüne özel uygulama

Basit makine

montaj stili

Soğutma bloklu

bileşen adı

ATV12

set başına miktar

1'li set

EMC filtresi

Entegre

dahili fan

Ile

fazların ağ sayısı

Monofaze

[Us] nominal besleme gerilimi

200...240 V (- 15...10 %)

motor gücü kW

1.5 kW

motor gücü hp

2 hp

haberleşme port protokolü

Modbus

hat akımı

17,8 A -de 200 V
14,9 A -de 240 V

hız aralığı

1...20

geçici aşırı moment

% 150...170 sürücü değerine ve motor tipine bağlı olarak nominal motor torku

asenkron motor kontrol profili

Karesel gerilim/frekans oranı
Sensörsüz akı vektör kontrolü
Gerilim/frekans oranı (V/f)

IP koruma derecesi

IP20 üst parçada kapama plakası olmadan

gürültü seviyesi

45 dB

Tamamlayıcı

besleme frekansı

50/60 Hz (+/- 5 %)

konnektörün tipi

1 RJ45 için Modbus ön yüzde

fiziksel arayüz

2 telli RS 485 için Modbus

iletim çerçevesi

RTU için Modbus

iletim hızı

4800 bit/sn
9600 bit/s
19200 bit/s
38400 bit/sn

adreslerin sayısı

1...247 için Modbus

haberleşme hizmeti

Cihaz tanımlamasını oku (43)
Bekleme kayıtlarını oku (03), mesajlasma: 29 word maksimum
Tek kayıtları yaz (06), mesajlasma: 29 word maksimum
Çoklu kayıtları yaz (16), mesajlasma: 27 word maksimum
Çoklu kayıtları oku/yaz (23), mesajlasma: 4/4 word maksimum

muhtemel hat Isc

<= 1 kA

sürekli çıkış akımı

7,5 A -de 4 kHz

maksimum geçici akım

11,2 A için 60 s

hız kontrol cihazı çıkış frekansı

0.5...400 Hz

nominal anahtarlama frekansı

4 kHz

anahtarlama frekansı

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile

frenleme torku

Up to 70 % of nominal motor torque frenleme direnci olmadan
Up to 70 % of nominal motor torque frenleme direnci olmadan

motor kayma kompanzasyonu

Ayarlanabilir
Fabrikada mevcut

çıkış gerilimi

200...240 V monofaze

elektrikli bağlantı

L1, L2, L3, U, V, W, PA, PC terminal 5,5 mm² (AWG 10)

sıkma torku

1.2 N.m

yalıtım

Güç ve kontrol arasındaki elektrik

besleme

Referans potansiyometre için dahili besleme 5 V DC, gerilim limitleri 4,75...5,25 V, 10 mA için aşırı yük ve kısa devre koruması
Lojik girişler için dahili besleme 24 V DC, gerilim limitleri 20.4...28.8 V, 100 mA için aşırı yük ve kısa devre koruması

analog giriş sayısı

analog giriş tipi

AI1 yapılandırılabilir akım 0...20 mA, empedans 250 Ohm
AI1 yapılandırılabilir gerilim 0...10 V, empedans 30 kOhm
AI1 yapılandırılabilir gerilim 0...5 V, empedans 30 kOhm

Dijital giriş sayısı

Dijital giriş tipi

(LI1...LI4) programlanabilir, 24 V, gerilim limitleri 18...30 V

Dijital giriş lojiği

Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm

örnekleme süresi

< 10 ms için analog giriş
< 20 ms, tolerans +/- 1 ms için lojik giriş

doğrusallık hatası

Maksimum değerin +/- % 0,3'ü için analog giriş

analog çıkış sayısı

analog çıkış tipi

(AO1) yazılım-yapılandırılabilir gerilim, analog çikis araligi 0...10 V, output impedance 470 Ohm, analogue output çözünürlük 8 bit
(AO1) yazılım-yapılandırılabilir akım, analog çikis araligi 0...20 mA, output impedance 800 Ohm, analogue output çözünürlük 8 bit

Dijital çıkış sayısı

Dijital çıkış tipi

(LO+, LO-) lojik çıkış
(R1A, R1B, R1C) korumalı röle çıkışı 1 K/A

minimum anahtarlama akımı

5 mA -de 24 V DC için lojik röle

maksimum anahtarlama akımı

2 A -de 250 V AC endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC dirençli yük cos phi = 1 L/R = 0 msn için lojik röle

hızlanma ve yavaşlama rampaları

0 - 999,9 sn arası doğrusal
S
U

durana kadar frenleme

DC enjeksiyon ile, 0,1...30 sn

koruma tipi

Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması

frekans çözünürlüğü

Analog giriş dönüştürücü A/D, 10 bit
Ekran birimi 0,1 Hz

zaman sabiti

20 ms, tolerans +/- 1 ms referans değişikliği için

işaret

çalışma konumu

Dikey +/- 10 derece

yükseklik

142 mm

genişlik

105 mm

derinlik

156.2 mm

ürün ağırlığı

1.4 kg

işlevsellik

Basic

özel uygulama

Other applications
Santrifüjlü pompalar ve fanlar

Ortam

elektromanyetik uyumluluk

Elektrik hızlı geçici/patlama bağışıklık testi (seviye 4)uyumluluk standardı EN/IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi (seviye 3)uyumluluk standardı EN/IEC 61000-4-2
Iletimli kesintilere bağışıklık (seviye 3)uyumluluk standardı EN/IEC 61000-4-6
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi (seviye 3)uyumluluk standardı EN/IEC 61000-4-3
Gerilim düşüşleri ve kesintileri bağışıklık testiuyumluluk standardı EN/IEC 61000-4-11
Kesinti bağışıklık testi (seviye 3)uyumluluk standardı EN/IEC 61000-4-5

elektromanyetik emisyon

Yayılmalı emisyonlar, sinif: ortam 1 kategori C2uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 2...16 kHz ekranlı motor kablosu
Iletimli emisyonlar entegre EMC filtresi ile, sinif: ortam 1 kategori C1uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 2, 4, 8, 12 ve 16 kHz, <= 5 m ekranlı motor kablosu
Iletimli emisyonlar ek EMC filtresi ile, sinif: ortam 1 kategori C1uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 4...12 kHz, <= 20 m ekranlı motor kablosu
Iletimli emisyonlar ek EMC filtresi ile, sinif: ortam 1 kategori C2uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 4...12 kHz, <= 50 m ekranlı motor kablosu
Iletimli emisyonlar ek EMC filtresi ile, sinif: ortam 2 kategori C3uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 4...12 kHz, <= 50 m ekranlı motor kablosu
Iletimli emisyonlar entegre EMC filtresi ile, sinif: ortam 1 kategori C2uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 4...16 kHz, <= 5 m ekranlı motor kablosu
Iletimli emisyonlar entegre EMC filtresi ile, sinif: ortam 1 kategori C2uyumluluk standardı EN/IEC 61800-3 - test seviyesi: 2, 4, 8, 12 ve 16 kHz, <= 10 m ekranlı motor kablosu

ürün sertifikaları

CSA
C-Tick
GOST
NOM
UL

titreşim direnci

1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6
1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz) simetrik DIN rayında sökülen sürücüuyumluluk standardı EN/IEC 60068-2-6
