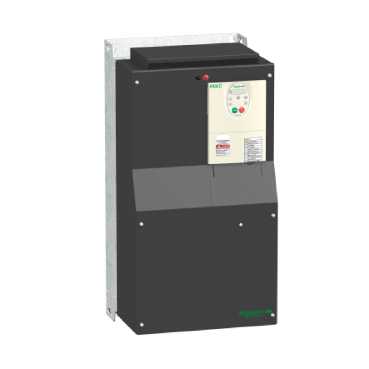

ATV212HD55N4
  • ATV212HD55N4
  • ATV212HD55N4
  • ATV212HD55N4
  • ATV212HD55N4

Ana
Ürün serisi Altivar 212
ürün ya da bileşen tipi Değişken hızlı sürücü
cihaz kısa adı ATV212
ürün varış yeri Asenkron motorlar
ürüne özel uygulama HVAC'da pompalar ve havalandırır
montaj stili Soğutma bloklu
fazların ağ sayısı 3 faz
motor gücü kW 55 kW
motor gücü hp 75 hp
[Us] nominal besleme gerilimi 380...480 V (- 15...10 %)
besleme gerilimi limitleri 323...528 V
besleme frekansı 50...60 Hz (- 5...5 %)
ağ frekansı 47,5...63 Hz
EMC filtresi Sınıf C2 EMC filtresi entegre
hat akımı 89 A için 480 V
102,7 A için 380 V


Tamamlayıcı
görünen güç 76,3 kVA için 380 V
muhtemel hat Isc 22 kA
sürekli çıkış akımı 116 A -de 380 V
116 A -de 460 V

maksimum geçici akım 127,6 A için 60 s
hız kontrol cihazı çıkış frekansı 0.5...200 Hz
nominal anahtarlama frekansı 8 kHz
anahtarlama frekansı 6...16 kHz ayarlanabilir
8...16 kHz değer kaybı faktörü ile

hız aralığı 1...10
hız doğruluğu Nominal kaymanın +/- % 10'u için 0,2 Tn - Tn tork degisimi
tork doğruluğu +/- 15 %
geçici aşırı moment 120 % nominal motor torku, +/- 10 % için 60 s
asenkron motor kontrol profili Gerilim/frekans oranı, 2 nokta
Gerilim/frekans oranı, 5 nokta
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Gerilim/frekans oranı, otomatik IR dengeleme (U/f + otomatik Uo)

düzenleme döngüsü Ayarlanabilir PI regülatör
motor kayma kompanzasyonu Ayarlanabilir
Otomatik her türlü yük
Gerilim/frekans oranı motor kontrolünde geçerli değil

yerel sinyalleme 1 LED - kırmızı - DC veriyolu enerjili
çıkış gerilimi <= güç besleme gerilimi
yalıtım Güç ve kontrol arasındaki elektrik
kablonun tipi IEC kablosu montaj kitsiz : 1 wire(s) - 45 °C, bakır 90 °C / XLPE/EPR
IEC kablosu montaj kitsiz : 1 wire(s) - 45 °C, bakır 70 °C / PVC
UL 508 kablosu bir UL Tip 1 kit ile : 3 wire(s) - 40 °C, bakır 75 °C / PVC

elektrikli bağlantı Terminal 2.5 mm² / AWG 14 (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Terminal 150 mm² kcmil boyutu: 300 (L1/R, L2/S, L3/T)

sıkma torku 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
41 N.m - 360 lb.in (L1/R, L2/S, L3/T)

besleme Referans potansiyometre için dahili besleme (1 - 10 kOhm) -de 10.5 V DC +/- 5 % - <= 10 A ile aşırı yük ve kısa devre koruması
Dahili besleme -de 24 V DC (21...27 V) - <= 200 A ile aşırı yük ve kısa devre koruması

analog giriş sayısı 2
analog giriş tipi Anahtar-yapılandırılabilir akım : (VIA) 0...20 mA - 250 Ohm - çözünürlük: 10 bit
Yapılandırılabilir PTC prob : (VIB) 0...6 prob - 1500 Ohm
Anahtar-yapılandırılabilir gerilim : (VIA) 0...10 V DC - 24 V maks - 30000 Ohm - çözünürlük: 10 bit
Yapılandırılabilir gerilim : (VIB) 0...10 V DC - 24 V maks - 30000 Ohm - çözünürlük: 10 bit

örnekleme süresi 2 ms +/- 0,5 msn (F) - gizli girisler
2 ms +/- 0,5 msn (R) - gizli girisler
2 ms +/- 0,5 msn (RES) - gizli girisler
3,5 msn +/- 0,5 msn (VIA) - analog girisler
22 ms +/- 0,5 msn (VIB) - analog girisler

yanıt süresi 2 ms +/- 0,5 msn (FM) - analog çikislar
7 ms +/- 0,5 msn (FLA, FLC) - gizli çikislar
7 ms +/- 0,5 msn (FLB, FLC) - gizli çikislar
7 ms +/- 0,5 msn (RY, RC) - gizli çikislar

doğruluk +/- % 0,6 (VIA) 60 °C sıcaklık değişimi için
+/- % 0,6 (VIB) 60 °C sıcaklık değişimi için
+/- 1 % (FM) 60 °C sıcaklık değişimi için

doğrusallık hatası Maksimum değerin +/- % 0,15'i için giriş (VIA)
Maksimum değerin +/- % 0,15'i için giriş (VIB)
+/- % 0,2 için çıkış (FM)

analog çıkış sayısı 1
analog çıkış tipi Anahtar-yapılandırılabilir akım : (FM) 0...20 mA - 970 Ohm - çözünürlük: 10 bit
Anahtar-yapılandırılabilir gerilim : (FM) 0...10 V DC - 7620 Ohm - çözünürlük: 10 bit

Dijital çıkış sayısı 2
Dijital çıkış tipi Yapılandırılabilir röle lojiki : (FLA, FLC) NA - 100000 cycles
Yapılandırılabilir röle lojiki : (FLB, FLC) NK - 100000 cycles
Yapılandırılabilir röle lojiki : (RY, RC) NA - 100000 cycles

minimum anahtarlama akımı 3 mA -de 24 V DC (yapılandırılabilir röle lojiki)
maksimum anahtarlama akımı 5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R)
5 A -de 30 V DC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R)
2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R)
2 A -de 30 V DC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R)

Dijital giriş tipi Programlanabilir (F) 24 V DC, ile seviye 1 PLC - 4700 Ohm
Programlanabilir (R) 24 V DC, ile seviye 1 PLC - 4700 Ohm
Programlanabilir (RES) 24 V DC, ile seviye 1 PLC - 4700 Ohm

Dijital giriş lojiği Pozitif lojik (kaynak) (F, R, RES), <= 5 V (durum 0), >= 11 V (durum 1)
Negatif lojik (blok) (F, R, RES), >= 16 V (durum 0), <= 10 V (durum 1)

hızlanma ve yavaşlama rampaları Yüke bağlı otomatik
0,01 - 3200 sn arasında ayrı olarak doğrusal ayarlanabilir

durana kadar frenleme DC enjeksiyon ile
koruma tipi Aşırı ısınmaya karşı koruma için sürücü
Motor fazları arasındaki kısa devre için sürücü
Çıkış fazları ve toprak arasındaki aşırı akım için sürücü
DC veriyolunda aşırı gerilimler için sürücü
Kontrol devresinde kesme için sürücü
Hız limitini aşmaya karşı için sürücü
Hat besleme düşük gerilimi için sürücü
Giriş faz kaybına karşı için sürücü
Termal koruma için motor
Motor fazı kesme için motor
Giriş faz kesmeleri için sürücü
Termal güç aşaması için sürücü
Hat besleme aşırı gerilimi veya düşük gerilimi için sürücü
PTC probları ile için motor

dielektrik gücü 3535 V DC toprak ve güç terminalleri arasında
5092 V DC kontrol ve güç terminalleri arasında

yalıtım direnci >= 1 MOhm -de 1 dakika için 500 V DC
frekans çözünürlüğü 0,1 Hz için ekran birimi
0,024/50 Hz için analog giriş

haberleşme port protokolü APOGEE FLN
BACnet
LonWorks
METASYS N2
Modbus

konnektör tipi 1 RJ45
1 açık stil

fiziksel arayüz 2 telli RS 485
iletim çerçevesi RTU
iletim hızı 9600 bps veya 19200 bps
veri biçimi 8 bit, 1 durdurma, tek çift veya yapılandırılabilir parite yok
polarizasyon tipi Empedans yok
adreslerin sayısı 1...247
haberleşme hizmeti Engellenebilir izleme
Cihaz tanımlamasını oku (43)
Bekleme kayıtlarını oku (03) maksimum 2 word
0,1 - 100 sn arasında zaman aşımı
Çoklu kayıtları yaz (16) maksimum 2 word
Tek kayıtları yaz (06)

seçenek kartı Haberleşme kartı için LonWorks
çalışma konumu Dikey +/- 10 derece
genişlik 320 mm
yükseklik 630 mm
derinlik 290 mm
W cinsinden güç dağılımı 1455 W
hava akışı 498 m3/h
işlevsellik Mid
özel uygulama Santrifüjlü pompalar ve fanlar

Ortam
elektromanyetik uyumluluk 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3uyumluluk standardı IEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4uyumluluk standardı IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi seviye 3uyumluluk standardı IEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3uyumluluk standardı IEC 61000-4-3
Gerilim düşüşleri ve kesintileri bağışıklık testiuyumluluk standardı IEC 61000-4-11
Iletimli radyo frekansı bağışıklık testi seviye 3uyumluluk standardı IEC 61000-4-6

kirletme derecesi IEC 61800-5-1
IP koruma derecesi IP20 üst parçada kapakta kapama plakası olmadanuyumluluk standardı EN/IEC 60529
IP20 üst parçada kapakta kapama plakası olmadanuyumluluk standardı EN/IEC 61800-5-1
IP21uyumluluk standardı EN/IEC 60529
IP21uyumluluk standardı EN/IEC 61800-5-1
IP41 üst parçadauyumluluk standardı EN/IEC 60529
IP41 üst parçadauyumluluk standardı EN/IEC 61800-5-1

titreşim direnci 1,5 mm[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6
1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-8

darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27
çevresel özellik Sınıf 3C1uyumluluk standardı IEC 60721-3-3
Sınıf 3S2uyumluluk standardı IEC 60721-3-3

gürültü seviyesi 63,7 dBuyumluluk standardı 86/188/EEC
çalışma yüksekliği <= 1000 m değer kaybı olmadan
1000...3000 m (Köşe Topraklı tip dağıtım ağları için 2000 m ile sınırlandırılmıştır) 100 m başına % 1 akım düşüşüyle

bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3
5...95 % damlayan su olmadanuyumluluk standardı IEC 60068-2-3

çalışma için ortam hava sıcaklığı -10...40 °C değer kaybı olmadan
> 40...50 °C değer kaybı faktörü ile

depolama için ortam hava sıcaklığı -25...70 °C
standartlar EN 55011 sınıf A grup 1
EN 61800-3
EN 61800-3 kategori C2
EN 61800-3 kategori C3
EN 61800-3 ortam 1 kategori C1
EN 61800-3 ortam 1 kategori C2
EN 61800-3 ortam 1 kategori C3
EN 61800-3 ortam 2 kategori C1
EN 61800-3 ortam 2 kategori C2
EN 61800-3 ortam 2 kategori C3
EN 61800-5-1
IEC 61800-3
IEC 61800-3 kategori C2
IEC 61800-3 kategori C3
IEC 61800-3 ortam 1 kategori C1
IEC 61800-3 ortam 1 kategori C2
IEC 61800-3 ortam 1 kategori C3
IEC 61800-3 ortam 2 kategori C1
IEC 61800-3 ortam 2 kategori C2
IEC 61800-3 ortam 2 kategori C3
IEC 61800-5-1
UL Tip 1

ürün sertifikaları CSA
C-Tick
NOM 117
UL

işaret CE

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 1050 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut

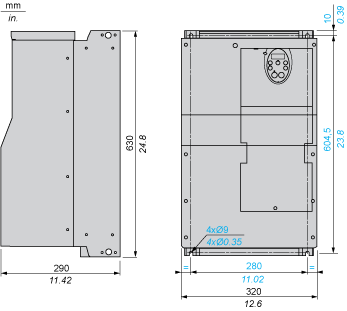

Dimensions

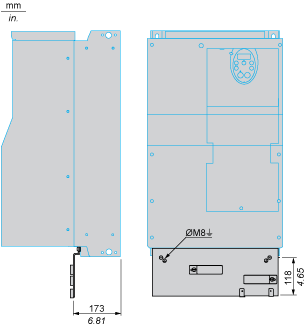

EMC mounting plate (supplied with drive)




Mounting RecommendationsClearance

Depending on the conditions in which the drive is to be used, its installation will require certain precautions and the use of appropriate accessories.

Install the unit vertically:

  • Do not place it close to heating elements.

  • Leave sufficient free space to ensure that the air required for cooling purposes can circulate from bottom to the top of the unit.


Mounting Types

Type A mounting


Type B mounting


Type C mounting


By removing the protective blanking cover from the top of the drive, the degree of protection for the drive becomes IP21. The protective blanking cover may vary according to the drive model, see opposite.



Specific Recommendations for Mounting in an Enclosure

To help ensure proper air circulation in the drive:

  • Fit ventilation grilles.

  • Check that there is sufficient ventilation. If there is not, install a forced ventilation unit with a filter. The openings and/or fans must provide a flow rate at least equal to that of the drive fans (refer to the product characteristics).

  • Use special filters with UL Type 12/IP54 protection.

  • Remove the blanking cover from the top of the drive.

Sealed Metal Enclosure (IP54 Degree of Protection)

The drive must be mounted in a dust and damp proof enclosure in certain environmental conditions, such as dust, corrosive gases, high humidity with risk of condensation and dripping water, splashing liquid, etc.This enables the drive to be used in an enclosure where the maximum internal temperature reaches 50°C.
