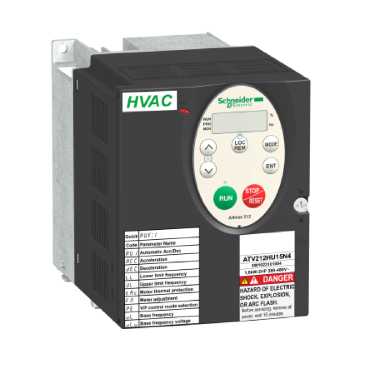

ATV212HU22N4

Ana Ürün serisi Altivar 212   ürün ya da bileşen tipi Değişken hızlı sürücü   cihaz kısa adı ATV212   ürün varış yeri Asenkron motorlar   ürüne özel uygulama HVAC'da pompalar ve havalandırır   montaj stili Soğutma bloklu   fazların ağ sayısı 3 faz   motor gücü kW 2.2 kW   motor gücü hp 3 hp   [Us] nominal besleme gerilimi 380...480 V (- 15...10 %)   besleme gerilimi limitleri 323...528 V   besleme frekansı 50...60 Hz (- 5...5 %)   ağ frekansı 47,5...63 Hz   EMC filtresi Sınıf C2 EMC filtresi entegre   hat akımı 3,6 A için 480 V 4,6 A için 380 V

Tamamlayıcı görünen güç 3,9 kVA için 380 V   muhtemel hat Isc 5 kA   sürekli çıkış akımı 5,1 A -de 380 V 5,1 A -de 460 V   maksimum geçici akım 5,6 A için 60 s   hız kontrol cihazı çıkış frekansı 0.5...200 Hz   nominal anahtarlama frekansı 12 kHz   anahtarlama frekansı 12...16 kHz değer kaybı faktörü ile 6...16 kHz ayarlanabilir   hız aralığı 1...10   hız doğruluğu Nominal kaymanın +/- % 10'u için 0,2 Tn - Tn tork degisimi   tork doğruluğu +/- 15 %   geçici aşırı moment 120 % nominal motor torku, +/- 10 % için 60 s   asenkron motor kontrol profili Gerilim/frekans oranı, 2 nokta Gerilim/frekans oranı, 5 nokta Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Gerilim/frekans oranı, otomatik IR dengeleme (U/f + otomatik Uo)   düzenleme döngüsü Ayarlanabilir PI regülatör   motor kayma kompanzasyonu Ayarlanabilir Otomatik her türlü yük Gerilim/frekans oranı motor kontrolünde geçerli değil   yerel sinyalleme 1 LED - kırmızı - DC veriyolu enerjili   çıkış gerilimi <= güç besleme gerilimi   yalıtım Güç ve kontrol arasındaki elektrik   kablonun tipi IEC kablosu montaj kitsiz : 1 wire(s) - 45 °C, bakır 90 °C / XLPE/EPR IEC kablosu montaj kitsiz : 1 wire(s) - 45 °C, bakır 70 °C / PVC UL 508 kablosu bir UL Tip 1 kit ile : 3 wire(s) - 40 °C, bakır 75 °C / PVC   elektrikli bağlantı Terminal 2.5 mm² / AWG 14 (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) Terminal 6 mm² / AWG 10 (L1/R, L2/S, L3/T)   sıkma torku 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 1,3 N.m - 11,5 lb.in (L1/R, L2/S, L3/T)   besleme Referans potansiyometre için dahili besleme (1 - 10 kOhm) -de 10.5 V DC +/- 5 % - <= 10 A ile aşırı yük ve kısa devre koruması Dahili besleme -de 24 V DC (21...27 V) - <= 200 A ile aşırı yük ve kısa devre koruması   analog giriş sayısı 2   analog giriş tipi Anahtar-yapılandırılabilir akım : (VIA) 0...20 mA - 250 Ohm - çözünürlük: 10 bit Yapılandırılabilir PTC prob : (VIB) 0...6 prob - 1500 Ohm Anahtar-yapılandırılabilir gerilim : (VIA) 0...10 V DC - 24 V maks - 30000 Ohm - çözünürlük: 10 bit Yapılandırılabilir gerilim : (VIB) 0...10 V DC - 24 V maks - 30000 Ohm - çözünürlük: 10 bit   örnekleme süresi 2 ms +/- 0,5 msn (F) - gizli girisler 2 ms +/- 0,5 msn (R) - gizli girisler 2 ms +/- 0,5 msn (RES) - gizli girisler 3,5 msn +/- 0,5 msn (VIA) - analog girisler 22 ms +/- 0,5 msn (VIB) - analog girisler   yanıt süresi 2 ms +/- 0,5 msn (FM) - analog çikislar 7 ms +/- 0,5 msn (FLA, FLC) - gizli çikislar 7 ms +/- 0,5 msn (FLB, FLC) - gizli çikislar 7 ms +/- 0,5 msn (RY, RC) - gizli çikislar   doğruluk +/- % 0,6 (VIA) 60 °C sıcaklık değişimi için +/- % 0,6 (VIB) 60 °C sıcaklık değişimi için +/- 1 % (FM) 60 °C sıcaklık değişimi için   doğrusallık hatası Maksimum değerin +/- % 0,15'i için giriş (VIA) Maksimum değerin +/- % 0,15'i için giriş (VIB) +/- % 0,2 için çıkış (FM)   analog çıkış sayısı 1   analog çıkış tipi Anahtar-yapılandırılabilir akım : (FM) 0...20 mA - 970 Ohm - çözünürlük: 10 bit Anahtar-yapılandırılabilir gerilim : (FM) 0...10 V DC - 7620 Ohm - çözünürlük: 10 bit   Dijital çıkış sayısı 2   Dijital çıkış tipi Yapılandırılabilir röle lojiki : (FLA, FLC) NA - 100000 cycles Yapılandırılabilir röle lojiki : (FLB, FLC) NK - 100000 cycles Yapılandırılabilir röle lojiki : (RY, RC) NA - 100000 cycles   minimum anahtarlama akımı 3 mA -de 24 V DC (yapılandırılabilir röle lojiki)   maksimum anahtarlama akımı 5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) 5 A -de 30 V DC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) 2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R) 2 A -de 30 V DC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R)   Dijital giriş tipi Programlanabilir (F) 24 V DC, ile seviye 1 PLC - 4700 Ohm Programlanabilir (R) 24 V DC, ile seviye 1 PLC - 4700 Ohm Programlanabilir (RES) 24 V DC, ile seviye 1 PLC - 4700 Ohm   Dijital giriş lojiği Pozitif lojik (kaynak) (F, R, RES), <= 5 V (durum 0), >= 11 V (durum 1) Negatif lojik (blok) (F, R, RES), >= 16 V (durum 0), <= 10 V (durum 1)   hızlanma ve yavaşlama rampaları Yüke bağlı otomatik 0,01 - 3200 sn arasında ayrı olarak doğrusal ayarlanabilir   durana kadar frenleme DC enjeksiyon ile   koruma tipi Aşırı ısınmaya karşı koruma için sürücü Motor fazları arasındaki kısa devre için sürücü Çıkış fazları ve toprak arasındaki aşırı akım için sürücü DC veriyolunda aşırı gerilimler için sürücü Kontrol devresinde kesme için sürücü Hız limitini aşmaya karşı için sürücü Hat besleme düşük gerilimi için sürücü Giriş faz kaybına karşı için sürücü Termal koruma için motor Motor fazı kesme için motor Giriş faz kesmeleri için sürücü Termal güç aşaması için sürücü Hat besleme aşırı gerilimi veya düşük gerilimi için sürücü PTC probları ile için motor   dielektrik gücü 3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında   yalıtım direnci >= 1 MOhm -de 1 dakika için 500 V DC   frekans çözünürlüğü 0,1 Hz için ekran birimi 0,024/50 Hz için analog giriş   haberleşme port protokolü APOGEE FLN BACnet LonWorks METASYS N2 Modbus   konnektör tipi 1 RJ45 1 açık stil   fiziksel arayüz 2 telli RS 485   iletim çerçevesi RTU   iletim hızı 9600 bps veya 19200 bps   veri biçimi 8 bit, 1 durdurma, tek çift veya yapılandırılabilir parite yok   polarizasyon tipi Empedans yok   adreslerin sayısı 1...247   haberleşme hizmeti Engellenebilir izleme Cihaz tanımlamasını oku (43) Bekleme kayıtlarını oku (03) maksimum 2 word 0,1 - 100 sn arasında zaman aşımı Çoklu kayıtları yaz (16) maksimum 2 word Tek kayıtları yaz (06)   seçenek kartı Haberleşme kartı için LonWorks   çalışma konumu Dikey +/- 10 derece   genişlik 107 mm   yükseklik 143 mm   derinlik 150 mm   ürün ağırlığı 2 kg   W cinsinden güç dağılımı 103 W   hava akışı 35 m3/h   işlevsellik Mid   özel uygulama Santrifüjlü pompalar ve fanlar

Ortam elektromanyetik uyumluluk 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3uyumluluk standardı IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4uyumluluk standardı IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3uyumluluk standardı IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3uyumluluk standardı IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testiuyumluluk standardı IEC 61000-4-11 Iletimli radyo frekansı bağışıklık testi seviye 3uyumluluk standardı IEC 61000-4-6   kirletme derecesi IEC 61800-5-1   IP koruma derecesi IP20 üst parçada kapakta kapama plakası olmadanuyumluluk standardı EN/IEC 60529 IP20 üst parçada kapakta kapama plakası olmadanuyumluluk standardı EN/IEC 61800-5-1 IP21uyumluluk standardı EN/IEC 60529 IP21uyumluluk standardı EN/IEC 61800-5-1 IP41 üst parçadauyumluluk standardı EN/IEC 60529 IP41 üst parçadauyumluluk standardı EN/IEC 61800-5-1   titreşim direnci 1,5 mm[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-8   darbe dayanımı 15 gn için 11 msuyumluluk standardı IEC 60068-2-27   çevresel özellik Sınıf 3C1uyumluluk standardı IEC 60721-3-3 Sınıf 3S2uyumluluk standardı IEC 60721-3-3   gürültü seviyesi 51 dBuyumluluk standardı 86/188/EEC   çalışma yüksekliği <= 1000 m değer kaybı olmadan 1000...3000 m (Köşe Topraklı tip dağıtım ağları için 2000 m ile sınırlandırılmıştır) 100 m başına % 1 akım düşüşüyle   bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3 5...95 % damlayan su olmadanuyumluluk standardı IEC 60068-2-3   çalışma için ortam hava sıcaklığı -10...40 °C değer kaybı olmadan > 40...50 °C değer kaybı faktörü ile   depolama için ortam hava sıcaklığı -25...70 °C   standartlar EN 55011 sınıf A grup 1 EN 61800-3 EN 61800-3 kategori C2 EN 61800-3 kategori C3 EN 61800-3 ortam 1 kategori C1 EN 61800-3 ortam 1 kategori C2 EN 61800-3 ortam 1 kategori C3 EN 61800-3 ortam 2 kategori C1 EN 61800-3 ortam 2 kategori C2 EN 61800-3 ortam 2 kategori C3 EN 61800-5-1 IEC 61800-3 IEC 61800-3 kategori C2 IEC 61800-3 kategori C3 IEC 61800-3 ortam 1 kategori C1 IEC 61800-3 ortam 1 kategori C2 IEC 61800-3 ortam 1 kategori C3 IEC 61800-3 ortam 2 kategori C1 IEC 61800-3 ortam 2 kategori C2 IEC 61800-3 ortam 2 kategori C3 IEC 61800-5-1 UL Tip 1   ürün sertifikaları CSA C-Tick NOM 117 UL   işaret CE

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1051 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

Dimensions

Dimensions in mm

ATV212H	a	b	G	H	J	K	Ø
075M3X...U22M3X 075N4...U22N4	107	143	93	121.5	5	16.5	2 x Ø5
U30M3X, U40M3X U30N4...U55N4	142	184	126	157	6.5	20.5	4 x Ø5

Dimensions in in.

ATV212H	a	b	G	H	J	K	Ø
075M3X...U22M3X 075N4...U22N4	4.21	5.63	3.66	4.78	0.20	0.65	2 x Ø0.20
U30M3X, U40M3X U30N4...U55N4	5.59	7.24	4.96	6.18	0.26	0.81	4 x Ø0.20

Plate for EMC mounting (supplied with the drive)

(1)2 x M5 screws

Dimensions in mm

ATV212H	b1	c
075M3X...U22M3X 075N4...U22N4	49	67.3
U30M3X, U40M3X U30N4...U55N4	48	88.8

Dimensions in in.

ATV212H	b1	c
075M3X...U22M3X 075N4...U22N4	1.93	2.65
U30M3X, U40M3X U30N4...U55N4	1.89	3.50

Mounting RecommendationsClearance

Depending on the conditions in which the drive is to be used, its installation will require certain precautions and the use of appropriate accessories.

Install the unit vertically:

• Do not place it close to heating elements.

• Leave sufficient free space to ensure that the air required for cooling purposes can circulate from bottom to the top of the unit.

Mounting Types

Type A mounting

Type B mounting

Type C mounting

By removing the protective blanking cover from the top of the drive, the degree of protection for the drive becomes IP21. The protective blanking cover may vary according to the drive model, see opposite.

Specific Recommendations for Mounting in an Enclosure

To help ensure proper air circulation in the drive:

• Fit ventilation grilles.

• Check that there is sufficient ventilation. If there is not, install a forced ventilation unit with a filter. The openings and/or fans must provide a flow rate at least equal to that of the drive fans (refer to the product characteristics).

• Use special filters with UL Type 12/IP54 protection.

• Remove the blanking cover from the top of the drive.

Sealed Metal Enclosure (IP54 Degree of Protection)

The drive must be mounted in a dust and damp proof enclosure in certain environmental conditions, such as dust, corrosive gases, high humidity with risk of condensation and dripping water, splashing liquid, etc.This enables the drive to be used in an enclosure where the maximum internal temperature reaches 50°C.
