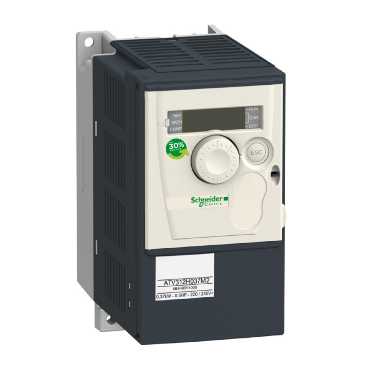

ATV312H037M2

Ana Ürün serisi Altivar 312   ürün ya da bileşen tipi Değişken hızlı sürücü   ürün varış yeri Asenkron motorlar   ürüne özel uygulama Basit makine   montaj stili Soğutma bloklu   bileşen adı ATV312   motor gücü kW 0.37 kW   motor gücü hp 0.5 hp   [Us] nominal besleme gerilimi 200...240 V (- 15...10 %)   besleme frekansı 50...60 Hz (- 5...5 %)   fazların ağ sayısı Monofaze   hat akımı 4,4 A için 240 V 5,3 A için 200 V, 1 kA   EMC filtresi Entegre   görünen güç 1 kVA   maksimum geçici akım 5 A için 60 s   W cinsinden güç dağılımı 41 W nominal yükte   hız aralığı 1...50   asenkron motor kontrol profili Fabrika ayarı: sabit tork PWM tipi motor kontrol sinyalli sensörsüz akı vektör kontrolü   elektrikli bağlantı Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 terminal 2.5 mm² AWG 14 L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- terminal 2.5 mm² AWG 14   besleme Lojik girişler için dahili besleme -de 19 30 V, <= 100 mA için aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (2,2 - 10 kOhm) -de 10 10,8 V, <= 10 mA için aşırı yük ve kısa devre koruması   haberleşme port protokolü CANopen Modbus   IP koruma derecesi IP20 üst parçada kapak plakası olmadan IP21 bağlantı terminallerinde IP31 üst parçada IP41 üst parçada   seçenek kartı CANopen daisy zinciri haberleşme kartı DeviceNet haberleşme kartı Fipio haberleşme kartı Modbus TCP haberleşme kartı Profibus DP haberleşme kartı

Tamamlayıcı besleme gerilimi limitleri 170...264 V   ağ frekansı 47,5...63 Hz   muhtemel hat Isc 1 kA   sürekli çıkış akımı 3,3 A -de 4 kHz   çıkış frekansı 0...500 kHz   nominal anahtarlama frekansı 4 kHz   anahtarlama frekansı 2...16 kHz ayarlanabilir   geçici aşırı moment % 170...200 nominal motor torku   frenleme torku % 100 sürekli frenleme direnciyle % 150 frenleme direnci olmadan % 150 frenleme direnci ile için 60 s   düzenleme döngüsü Frekans PI regülatör   motor kayma kompanzasyonu Ayarlanabilir Otomatik her türlü yük Baskılanabilir   çıkış gerilimi <= güç besleme gerilimi   sıkma torku 0.6 N.m Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 0.8 N.m L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-   yalıtım Güç ve kontrol arasındaki elektrik   analog giriş sayısı 3   analog giriş tipi AI1 yapılandırılabilir gerilim 0...10 V,giris gerilimi 30 V maks, empedans 30000 Ohm AI2 yapılandırılabilir gerilim +/- 10 V,giris gerilimi 30 V maks, empedans 30000 Ohm AI3 yapılandırılabilir akım 0...20 mA, empedans 250 Ohm   örnekleme süresi AI1, AI2, AI3 8 ms için analog LI1...LI6 4 ms için gizli   yanıt süresi AOV, AOC 8 ms için analog R1A, R1B, R1C, R2A, R2B 8 ms için gizli   doğrusallık hatası +/- % 0,2 için çıkış   analog çıkış sayısı 1   analog çıkış tipi AOC yapılandırılabilir akım 0...20 mA, empedans 800 Ohm, çözünürlük 8 bit AOV yapılandırılabilir gerilim 0...10 V, empedans 470 Ohm, çözünürlük 8 bit   Dijital giriş lojiği (LI1...LI4) bağlanmamış lojik giriş, < 13 V (durum 1) (LI1...LI6) negatif lojik (kaynak), > 19 V (durum 0) (LI1...LI6) pozitif lojik (kaynak), < 5 V (durum 0), > 11 V (durum 1)   Dijital çıkış sayısı 2   Dijital çıkış tipi (R1A, R1B, R1C) yapılandırılabilir röle lojiki 1 NA + 1 NK, elektrik dayanikliligi 100000 cycles (R2A, R2B) yapılandırılabilir röle lojiki NK, elektrik dayanikliligi 100000 cycles   minimum anahtarlama akımı R1-R2 10 mA -de 5 V DC   maksimum anahtarlama akımı R1-R2 açık endüktif yük, 2 A -de 250 V AC, (cos phi = 0.4, and L/R = 7 ms) R1-R2 açık endüktif yük, 2 A -de 30 V DC, (cos phi = 0.4, and L/R = 7 ms) R1-R2 açık dirençli yük, 5 A -de 250 V AC, (cos phi = 1, and L/R = 0 ms) R1-R2 açık dirençli yük, 5 A -de 30 V DC, (cos phi = 1, and L/R = 0 ms)   Dijital giriş sayısı 6   Dijital giriş tipi (LI1...LI6) programlanabilir, 24 V 0...100 mAile PLC, empedans 3500 Ohm   hızlanma ve yavaşlama rampaları 0,1 - 999,9 sn arasında ayrı olarak doğrusal ayarlanabilir S, U veya özelleştirilmiş   durana kadar frenleme DC enjeksiyon ile   koruma tipi Giriş faz kesmeleri sürücü Hat besleme aşırı gerilimi veya düşük gerilimi güvenlik devreleri sürücü Trifaze besleme için hat besleme faz kaybı güvenlik fonksiyonu sürücü Motor fazı kesmeleri sürücü Çıkış fazları ve toprak arasındaki aşırı akım (yalnızca çalışır durumda) sürücü Aşırı ısınmaya karşı koruma sürücü Motor fazları arasındaki kısa devre sürücü Termal koruma motor   yalıtım direnci >= 500 mOhm -de 1 dakika için 500 V DC   yerel sinyalleme 1 LED kırmızı için sürücü gerilimi Dört 7 segmentli ekran birimi için CANopen veriyolu durumu   zaman sabiti 5 ms referans değişikliği için   frekans çözünürlüğü Analog giriş 0,1...100 Hz Ekran birimi 0,1 Hz   konnektörün tipi 1 RJ45 Modbus/CANopen   fiziksel arayüz RS485 çoklu priz seri bağlantı   iletim çerçevesi RTU   iletim hızı 10, 20, 50, 125, 250, 500 kbps veya 1 Mbps CANopen 4800, 9600 veya 19200 bps Modbus   adreslerin sayısı 1...247 Modbus 1...127 CANopen   sürücünün sayısı 127 CANopen 31 Modbus   işaret CE   çalışma konumu Dikey +/- 10 derece   yükseklik 145 mm   genişlik 72 mm   derinlik 132 mm   ürün ağırlığı 1.5 kg

Ortam dielektrik gücü 2040 V DC toprak ve güç terminalleri arasında 2880 V AC kontrol ve güç terminalleri arasında   elektromanyetik uyumluluk Elektrik hızlı geçici/patlama bağışıklık testiuyumluluk standardı IEC 61000-4-4 seviye 4 Elektrostatik deşarj bağışıklık testiuyumluluk standardı IEC 61000-4-2 seviye 3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testiuyumluluk standardı IEC 61000-4-3 seviye 3 1,2/50 µs - 8/20 µs kesinti bağışıklık testiuyumluluk standardı IEC 61000-4-5 seviye 3   standartlar IEC 61800-3 IEC 61800-5-1   ürün sertifikaları CSA C-Tick DNV GOST NOM UL   kirletme derecesi 2   koruyucu bakım TC   titreşim direnci 1,5 mm[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6 1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı EN/IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3 5...95 % damlayan su olmadanuyumluluk standardı IEC 60068-2-3   depolama için ortam hava sıcaklığı -25...70 °C   çalışma için ortam hava sıcaklığı -10...50 °C değer kaybı olmadan sürücünün üstünde koruyucu kapakla -10...60 °C değer kaybı faktörü ile sürücünün üstünde koruyucu kapak olmadan   çalışma yüksekliği <= 1000 m değer kaybı olmadan 1000...2000 m 100 m başına % 1 akım düşüşüyle

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0913 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
