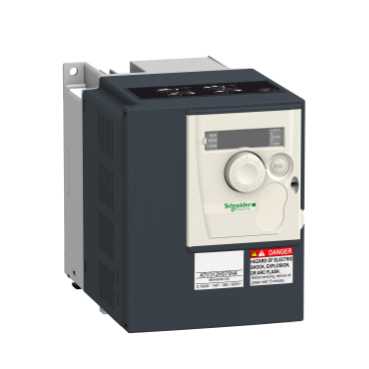

ATV312HU11N4
  • ATV312HU11N4

Ana
Ürün serisi Altivar 312
ürün ya da bileşen tipi Değişken hızlı sürücü
ürün varış yeri Asenkron motorlar
ürüne özel uygulama Basit makine
montaj stili Soğutma bloklu
bileşen adı ATV312
motor gücü kW 1,1 kW
motor gücü hp 1,5 hp
[Us] nominal besleme gerilimi 380…500 V (- 15...10 %)
besleme frekansı 50...60 Hz (- 5...5 %)
fazların ağ sayısı 3 faz
hat akımı 3,7 A için 500 V
4,9 A için 380 V, 5 kA

EMC filtresi Entegre
görünen güç 3.2 kVA
maksimum geçici akım 4,5 A için 60 s
W cinsinden güç dağılımı 48 W nominal yükte
hız aralığı 1...50
asenkron motor kontrol profili Fabrika ayarı: sabit tork
PWM tipi motor kontrol sinyalli sensörsüz akı vektör kontrolü

elektrikli bağlantı Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 terminal 2.5 mm² AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- terminal 5 mm² AWG 10

besleme Lojik girişler için dahili besleme -de 19…30 V, <= 100 mA için aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (2,2 - 10 kOhm) -de 10…10,8 V, <= 10 mA için aşırı yük ve kısa devre koruması

haberleşme port protokolü CANopen
Modbus

IP koruma derecesi IP20 üst parçada kapak plakası olmadan
IP21 bağlantı terminallerinde
IP31 üst parçada
IP41 üst parçada

seçenek kartı CANopen daisy zinciri haberleşme kartı
DeviceNet haberleşme kartı
Fipio haberleşme kartı
Modbus TCP haberleşme kartı
Profibus DP haberleşme kartı


Tamamlayıcı
besleme gerilimi limitleri 323...550 V
ağ frekansı 47,5...63 Hz
muhtemel hat Isc 5 kA
sürekli çıkış akımı 3 A -de 4 kHz
çıkış frekansı 0...500 kHz
nominal anahtarlama frekansı 4 kHz
anahtarlama frekansı 2...16 kHz ayarlanabilir
geçici aşırı moment % 170...200 nominal motor torku
frenleme torku % 100 sürekli frenleme direnciyle
% 150 frenleme direnci olmadan
% 150 frenleme direnci ile için 60 s

düzenleme döngüsü Frekans PI regülatör
motor kayma kompanzasyonu Ayarlanabilir
Otomatik her türlü yük
Baskılanabilir

çıkış gerilimi <= güç besleme gerilimi
sıkma torku 0.6 N.m Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6
1.2 N.m L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-

yalıtım Güç ve kontrol arasındaki elektrik
analog giriş sayısı 3
analog giriş tipi AI1 yapılandırılabilir gerilim 0...10 V,giris gerilimi 30 V maks, empedans 30000 Ohm
AI2 yapılandırılabilir gerilim +/- 10 V,giris gerilimi 30 V maks, empedans 30000 Ohm
AI3 yapılandırılabilir akım 0...20 mA, empedans 250 Ohm

örnekleme süresi AI1, AI2, AI3 8 ms için analog
LI1...LI6 4 ms için gizli

yanıt süresi AOV, AOC 8 ms için analog
R1A, R1B, R1C, R2A, R2B 8 ms için gizli

doğrusallık hatası +/- % 0,2 için çıkış
analog çıkış sayısı 1
analog çıkış tipi AOC yapılandırılabilir akım 0...20 mA, empedans 800 Ohm, çözünürlük 8 bit
AOV yapılandırılabilir gerilim 0...10 V, empedans 470 Ohm, çözünürlük 8 bit

Dijital giriş lojiği (LI1...LI4) bağlanmamış lojik giriş, < 13 V (durum 1)
(LI1...LI6) negatif lojik (kaynak), > 19 V (durum 0)
(LI1...LI6) pozitif lojik (kaynak), < 5 V (durum 0), > 11 V (durum 1)

Dijital çıkış sayısı 2
Dijital çıkış tipi (R1A, R1B, R1C) yapılandırılabilir röle lojiki 1 NA + 1 NK, elektrik dayanikliligi 100000 cycles
(R2A, R2B) yapılandırılabilir röle lojiki NK, elektrik dayanikliligi 100000 cycles

minimum anahtarlama akımı R1-R2 10 mA -de 5 V DC
maksimum anahtarlama akımı R1-R2 açık endüktif yük, 2 A -de 250 V AC, (cos phi = 0.4, and L/R = 7 ms)
R1-R2 açık endüktif yük, 2 A -de 30 V DC, (cos phi = 0.4, and L/R = 7 ms)
R1-R2 açık dirençli yük, 5 A -de 250 V AC, (cos phi = 1, and L/R = 0 ms)
R1-R2 açık dirençli yük, 5 A -de 30 V DC, (cos phi = 1, and L/R = 0 ms)

Dijital giriş sayısı 6
Dijital giriş tipi (LI1...LI6) programlanabilir, 24 V 0...100 mAile PLC, empedans 3500 Ohm
hızlanma ve yavaşlama rampaları 0,1 - 999,9 sn arasında ayrı olarak doğrusal ayarlanabilir
S, U veya özelleştirilmiş

durana kadar frenleme DC enjeksiyon ile
koruma tipi Giriş faz kesmeleri sürücü
Hat besleme aşırı gerilimi veya düşük gerilimi güvenlik devreleri sürücü
Trifaze besleme için hat besleme faz kaybı güvenlik fonksiyonu sürücü
Motor fazı kesmeleri sürücü
Çıkış fazları ve toprak arasındaki aşırı akım (yalnızca çalışır durumda) sürücü
Aşırı ısınmaya karşı koruma sürücü
Motor fazları arasındaki kısa devre sürücü
Termal koruma motor

yalıtım direnci >= 500 mOhm -de 1 dakika için 500 V DC
yerel sinyalleme 1 LED kırmızı için sürücü gerilimi
Dört 7 segmentli ekran birimi için CANopen veriyolu durumu

zaman sabiti 5 ms referans değişikliği için
frekans çözünürlüğü Analog giriş 0,1...100 Hz
Ekran birimi 0,1 Hz

konnektörün tipi 1 RJ45 Modbus/CANopen
fiziksel arayüz RS485 çoklu priz seri bağlantı
iletim çerçevesi RTU
iletim hızı 10, 20, 50, 125, 250, 500 kbps veya 1 Mbps CANopen
4800, 9600 veya 19200 bps Modbus

adreslerin sayısı 1...247 Modbus
1...127 CANopen

sürücünün sayısı 127 CANopen
31 Modbus

işaret CE
çalışma konumu Dikey +/- 10 derece
yükseklik 143 mm
genişlik 107 mm
derinlik 152 mm
ürün ağırlığı 1.8 kg

Ortam
dielektrik gücü 2410 V DC toprak ve güç terminalleri arasında
3400 V AC kontrol ve güç terminalleri arasında

elektromanyetik uyumluluk Elektrik hızlı geçici/patlama bağışıklık testiuyumluluk standardı IEC 61000-4-4 seviye 4
Elektrostatik deşarj bağışıklık testiuyumluluk standardı IEC 61000-4-2 seviye 3
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testiuyumluluk standardı IEC 61000-4-3 seviye 3
1,2/50 µs - 8/20 µs kesinti bağışıklık testiuyumluluk standardı IEC 61000-4-5 seviye 3

standartlar IEC 61800-3
IEC 61800-5-1

ürün sertifikaları CSA
C-Tick
DNV
GOST
NOM
UL

kirletme derecesi 2
koruyucu bakım TC
titreşim direnci 1,5 mm[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6
1 gn[Alan](f =[Alan]13...150 Hz)uyumluluk standardı EN/IEC 60068-2-6

darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27
bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3
5...95 % damlayan su olmadanuyumluluk standardı IEC 60068-2-3

depolama için ortam hava sıcaklığı -25...70 °C
çalışma için ortam hava sıcaklığı -10...50 °C değer kaybı olmadan sürücünün üstünde koruyucu kapakla
-10...60 °C değer kaybı faktörü ile sürücünün üstünde koruyucu kapak olmadan

çalışma yüksekliği <= 1000 m değer kaybı olmadan
1000...3000 m 100 m başına % 1 akım düşüşüyle


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 0913 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut
