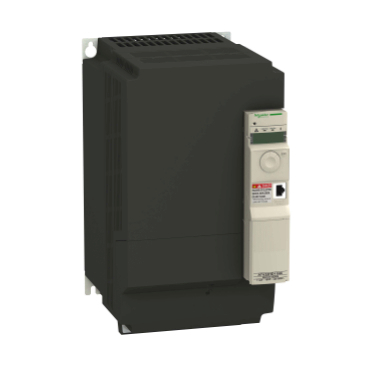

ATV32HD15N4

Ana Ürün serisi Altivar 32   ürün ya da bileşen tipi Değişken hızlı sürücü   ürün varış yeri Asenkron motorlar Senkron motorlar   ürüne özel uygulama Yüksek güçlü makineler   kullanılabilir işlev -   montaj stili Soğutma bloklu   bileşen adı ATV32   EMC filtresi Sınıf C2 EMC filtresi entegre   fazların ağ sayısı 3 faz   [Us] nominal besleme gerilimi 380 500 V - 15...10 %   besleme gerilimi limitleri 323...550 V   besleme frekansı 50...60 Hz - 5...5 %   ağ frekansı 47,5...63 Hz   motor gücü kW 15 kW 380 500 V   motor gücü hp 20 hp 380 500 V

Tamamlayıcı hat akımı 33,3 A 500 V 3 faz 15 kW 20 hp 47,3 A 380 V 3 faz 15 kW 20 hp   görünen güç 41 kVA 500 V 3 faz 15 kW 20 hp   muhtemel hat Isc <= 22 kA 3 faz   nominal çıkış akımı 33 A 4 kHz 500 V 15 kW 20 hp   maksimum geçici akım 49,5 A 60 s 15 kW 20 hp   çıkış frekansı 0.0005...0.599 kHz   nominal anahtarlama frekansı 4 kHz   anahtarlama frekansı 2...16 kHz ayarlanabilir   hız aralığı 1...100 asenkron motor açık döngü modunda   hız doğruluğu Nominal kaymanın +/- % 10'u 0,2 Tn - Tn   tork doğruluğu +/- 15 %   geçici aşırı moment % 170...200   frenleme torku <= 170 % frenleme direnci ile   asenkron motor kontrol profili Gerilim/frekans oranı, 2 nokta Gerilim/frekans oranı, 5 nokta Sensörsüz akı vektör kontrolü - Enerji Tasarrufu, NoLoad yasası Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f   senkron motor kontrol profili Sensörsüz vektör kontrolü   düzenleme döngüsü Ayarlanabilir PID regülatör   motor kayma kompanzasyonu Otomatik her türlü yük Gerilim/frekans oranında (2 veya 5 puan) geçerli değil Ayarlanabilir % 0...300   yerel sinyalleme 1 LED kırmızı sürücü gerilimi 1 LED yeşil CANopen çalışması 1 LED kırmızı CANopen hatası 1 LED kırmızı sürücü hatası   çıkış gerilimi <= güç besleme gerilimi   gürültü seviyesi 43 dB 86/188/EEC   yalıtım Güç ve kontrol arasındaki elektrik   elektrikli bağlantı Vidalı terminal 16 mm² AWG 6 güç besleme Vidalı terminal 0,5...1,5 mm² AWG 18...AWG 14 kontrol Çıkarılabilir vidalı terminaller 6...16 mm² AWG 8...AWG 6 motor/frenleme direnci   sıkma torku 0.5 N.m 4,4 lb/ft kontrol 1.2 N.m 10,6 lb/ft motor/frenleme direnci 1.2 N.m 10,6 lb/ft güç besleme   besleme Referans potansiyometre için dahili besleme (1 - 10 kOhm) 10,5 V DC +/- 5 % <= 10 mA aşırı yük ve kısa devre koruması   analog giriş sayısı 3   analog giriş tipi Gerilim AI1 0...10 V DC 30000 Ohm 10 bit Çift kutuplu diferansiyel gerilim AI2 +/- 10 V DC 30000 Ohm 10 bit Akım AI3 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller) 250 Ohm 10 bit   örnekleme süresi 2 ms AI1, AI2, AI3 analog 2 ms AO1 analog   yanıt süresi 8 ms +/- 0,7 msn LI1...LI6 lojik 2 ms R1A, R1B, R1C röle 2 ms R2A, R2C röle   doğruluk +/- % 0,2 AI1, AI2, AI3 -10...60 °C sıcaklık için +/- % 0,5 AI1, AI2, AI3 25 °C sıcaklık için +/- 1 % AO1 25 °C sıcaklık için +/- % 2 AO1 -10...60 °C sıcaklık için   doğrusallık hatası Maksimum değerin +/- % 0,2...0,5'i AI1, AI2, AI3 +/- % 0,3 AO1   analog çıkış sayısı 1   analog çıkış tipi Yazılım-yapılandırılabilir akım AO1 0...20 mA 800 Ohm 10 bit Yazılım-yapılandırılabilir gerilim AO1 0...10 V 470 Ohm 10 bit   Dijital çıkış sayısı 3   Dijital çıkış tipi Yapılandırılabilir röle lojiki R1A, R1B, R1C NA/NK 100000 cycles Yapılandırılabilir röle lojiki R2A, R2B NA 100000 cycles Lojik LO   minimum anahtarlama akımı 5 mA 24 V DC yapılandırılabilir röle lojiki   maksimum anahtarlama akımı 3 A 250 V AC dirençli (cos phi = 1 R1 4 A 30 V DC dirençli (cos phi = 1 R1 2 A 250 V AC endüktif (cos phi = 0.4 R1, R2 2 A 30 V DC endüktif (cos phi = 0.4 R1, R2 5 A 250 V AC dirençli (cos phi = 1 R2 5 A 30 V DC dirençli (cos phi = 1 R2   Dijital giriş sayısı 7   Dijital giriş tipi Programlanabilir (blok/kaynak) LI1...LI4 24...30 V DC seviye 1 PLC Darbe girişi 20 kpps olarak programlanabilir LI5 24...30 V DC seviye 1 PLC Anahtar-yapılandırılabilir PTC prob LI6 24...30 V DC Güvenli tork kapatma STO 24...30 V DC 1500 Ohm   Dijital giriş lojiği Pozitif lojik (kaynak) LI1...LI6 < 5 V > 11 V Negatif lojik (blok) LI1...LI6 > 19 V < 13 V   hızlanma ve yavaşlama rampaları S U CUS Yavaşla rampasının otomatik durdurma DC enjeksiyonu Yavaşlama rampasının adaptasyonu Lineer Rampa anahtarlama   durana kadar frenleme DC enjeksiyon ile   koruma tipi Giriş faz kesmeleri sürücü Çıkış fazları ve toprak arasındaki aşırı akım sürücü Aşırı ısınmaya karşı koruma sürücü Motor fazları arasındaki kısa devre sürücü Termal koruma sürücü   haberleşme port protokolü CANopen Modbus   konnektörün tipi 1 RJ45 Modbus/CANopen ön yüzde   fiziksel arayüz 2 telli RS 485 Modbus   iletim çerçevesi RTU Modbus   polarizasyon tipi Empedans yok Modbus   adreslerin sayısı 1...247 Modbus 1...127 CANopen   erişim yöntemi Slave CANopen   elektromanyetik uyumluluk 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 IEC 61000-4-3 Iletimli radyo frekansı bağışıklık testi seviye 3 IEC 61000-4-6 Gerilim düşüşleri ve kesintileri bağışıklık testi IEC 61000-4-11   genişlik 180 mm   yükseklik 404 mm   derinlik 232 mm   ürün ağırlığı 8.8 kg   seçenek kartı Haberleşme kartı CANopen daisy zinciri Haberleşme kartı CANopen açık stil Haberleşme kartı DeviceNet Haberleşme kartı Ethernet/IP Haberleşme kartı Profibus DP V1   işlevsellik Mid   özel uygulama Other applications

Ortam standartlar EN 55011 sınıf A grup 1 EN 61800-3 ortam 1 kategori C2 EN 61800-3 ortam 2 kategori C2 EN/IEC 61800-3 EN/IEC 61800-5-1   ürün sertifikaları CSA C-Tick GOST NOM 117 UL   işaret CE   kirletme derecesi 2 EN/IEC 61800-5-1   IP koruma derecesi IP20 EN/IEC 61800-5-1   titreşim direnci 1 gn 13...200 Hz EN/IEC 60068-2-6 1,5 mm tepeden tepeye 3...13 Hz EN/IEC 60068-2-6   darbe dayanımı 15 gn 11 ms EN/IEC 60068-2-27   bağıl nem 5...95 % yoğuşmasız IEC 60068-2-3 5...95 % damlayan su olmadan IEC 60068-2-3   çalışma için ortam hava sıcaklığı -10...50 °C değer kaybı olmadan 50...60 °C değer kaybı faktörü ile   depolama için ortam hava sıcaklığı -25...70 °C   çalışma yüksekliği <= 1000 m değer kaybı olmadan 1000...3000 m 100 m başına % 1 akım düşüşüyle   çalışma konumu Dikey +/- 10 derece

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1012 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

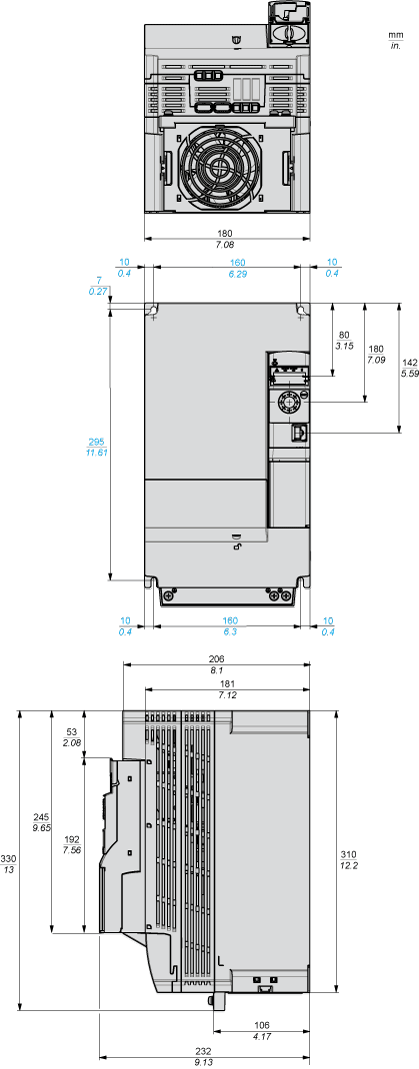

Size DDimensions

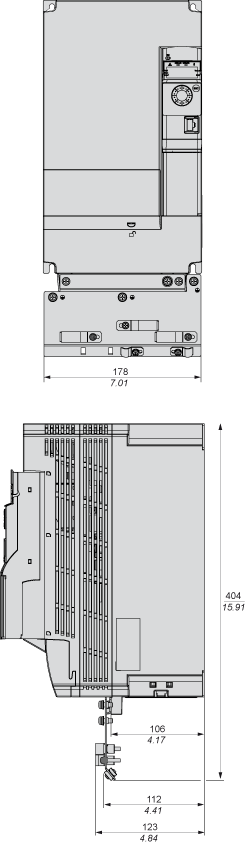

Size D - with EMC plateDimensions

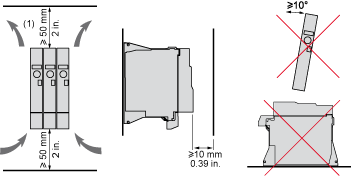

Mounting and Clearance

(1)Minimum value corresponding to thermal constraints.
