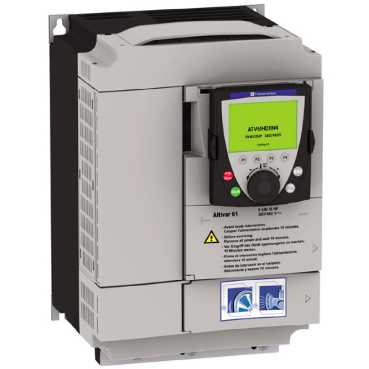

ATV61HD11N4

Ana Ürün serisi Altivar 61   ürün ya da bileşen tipi Değişken hızlı sürücü   ürüne özel uygulama Pompalama ve havalandırma makinesi   bileşen adı ATV61   motor gücü kW 11 kW 3 faz -de 380...480 V   motor gücü hp 15 hp 3 faz -de 380...480 V   [Us] nominal besleme gerilimi 380...480 V (- 15...10 %)   fazların ağ sayısı 3 faz   hat akımı 30 A için 480 V 3 faz 11 kW / 15 hp 36,6 A için 380 V 3 faz 11 kW / 15 hp   EMC filtresi Seviye 3 EMC filtresi   montaj stili Soğutma bloklu   görünen güç 24,1 kVA için 380 V 3 faz 11 kW / 15 hp   muhtemel hat Isc 22 kA 3 faz   maksimum geçici akım 33,2 A için 60 s 3 faz   nominal anahtarlama frekansı 12 kHz   anahtarlama frekansı 1...16 kHz ayarlanabilir 12...16 kHz değer kaybı faktörü ile   asenkron motor kontrol profili Gerilim/frekans oranı, 2 nokta Gerilim/frekans oranı, 5 nokta Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f   senkron motor kontrol profili Sensörsüz vektör kontrolü, standart   haberleşme port protokolü CANopen Modbus   polarizasyon tipi Empedans yok için Modbus   seçenek kartı APOGEE FLN haberleşme kartı BACnet haberleşme kartı CC-Link haberleşme kartı Controller inside programlama kartı DeviceNet haberleşme kartı Ethernet/IP haberleşme kartı Fipio haberleşme kartı G/Ç uzatma kartı Interbus-S haberleşme kartı LonWorks haberleşme kartı METASYS N2 haberleşme kartı Modbus Plus haberleşme kartı Modbus TCP haberleşme kartı Modbus/Uni-Telway haberleşme kartı Çoklu pompa kartı Profibus DP haberleşme kartı Profibus DP V1 haberleşme kartı

Tamamlayıcı ürün varış yeri Asenkron motorlar Senkron motorlar   besleme gerilimi limitleri 323...528 V   besleme frekansı 50...60 Hz (- 5...5 %)   ağ frekansı 47,5...63 Hz   sürekli çıkış akımı 21 A -de 12 kHz, 460 V 3 faz 27,7 A -de 12 kHz, 380 V 3 faz   çıkış frekansı 0.1...599 kHz   hız aralığı 1...100 açık döngü modunda, hız geri besleme olmadan   hız doğruluğu Nominal kaymanın +/- % 10'u için 0,2 Tn - Tn tork degisimi hız geri besleme olmadan   tork doğruluğu +/- 15 % açık döngü modunda, hız geri besleme olmadan   geçici aşırı moment 130 % nominal motor torku, +/- 10 % için 60 s   frenleme torku 30 % frenleme direnci olmadan <= 125 % frenleme direnci ile   düzenleme döngüsü Frekans PI regülatör   motor kayma kompanzasyonu Ayarlanabilir Otomatik her türlü yük Bastırılabilir Gerilim/frekans oranında (2 veya 5 puan) geçerli değil   yerel sinyalleme 1 LED kırmızı varligi sürücü gerilimi   çıkış gerilimi <= güç besleme gerilimi   yalıtım Güç ve kontrol arasındaki terminaller   kablonun tipi Bir IP21 veya bir IP31 kit ile : 3-damar IEC kablosu -de 40 °C, bakır 70 °C PVC Montaj kitsiz : 1-damar IEC kablosu -de 45 °C, bakır 70 °C PVC Montaj kitsiz : 1-damar IEC kablosu -de 45 °C, bakır 90 °C XLPE/EPR Bir UL Tip 1 kit ile : 3-damar UL 508 kablosu -de 40 °C, bakır 75 °C PVC   elektrikli bağlantı AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR terminal 2,5 mm² / AWG 14 L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB terminal 16 mm² / AWG 4   sıkma torku L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 3 N.m / 26,5 lb.in AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m   besleme Referans potansiyometre için dahili besleme (1 - 10 kOhm) 10,5 V DC +/- 5 %, <= 10 mA için aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm) 10,5 V DC +/- 5 %, <= 10 mA için aşırı yük ve kısa devre koruması Dahili besleme 24 V DC (21...27 V), <= 200 mA için aşırı yük ve kısa devre koruması Harici besleme 24 V DC (19...30 V)   analog giriş sayısı 2   analog giriş tipi AI1-/Al1+ çift kutuplu diferansiyel gerilim +/- 10 V DC,giris gerilimi 24 V maks, çözünürlük 11 bit + işaret AI2 yazılım-yapılandırılabilir akım 0...20 mA, empedans 242 Ohm, çözünürlük 11 bit AI2 yazılım-yapılandırılabilir gerilim 0...10 V DC,giris gerilimi 24 V maks, empedans 30000 Ohm, çözünürlük 11 bit   örnekleme süresi Analog giriş AI1-/Al1+ 2 ms, +/- 0,5 msn Analog giriş Al2 2 ms, +/- 0,5 msn Analog çıkış AO1 2 ms, +/- 0,5 msn Dijital giriş LI1...LI5 2 ms, +/- 0,5 msn Dijital giriş LI6 (mantık girişi olarak yapılandırılmışsa) 2 ms, +/- 0,5 msn   doğruluk AI1-/Al1+ +/- % 0,6 60 °C sıcaklık değişimi için AI2 +/- % 0,6 60 °C sıcaklık değişimi için AO1 +/- 1 % 60 °C sıcaklık değişimi için   doğrusallık hatası AI1-/Al1+ maksimum değerin +/- % 0,15'i AI2 maksimum değerin +/- % 0,15'i AO1 +/- % 0,2   analog çıkış sayısı 1   analog çıkış tipi AO1 yazılım-yapılandırılabilir akım, analog çikis araligi 0...20 mA, empedans 500 Ohm, çözünürlük 10 bit AO1 yazılım-yapılandırılabilir lojic çıkış 10 V, <= 20 mA AO1 yazılım-yapılandırılabilir gerilim, analog çikis araligi 0...10 V DC, empedans 470 Ohm, çözünürlük 10 bit   Dijital çıkış sayısı 2   Dijital çıkış tipi (R1A, R1B, R1C) yapılandırılabilir röle lojiki NA/NK, elektrik dayanikliligi 100000 cycles (R2A, R2B) yapılandırılabilir röle lojiki NA, elektrik dayanikliligi 100000 cycles   yanıt süresi STO'da (Güvenli Tork Kapatma) <= 100 ms R1A, R1B, R1C <= 7 ms, tolerans +/- 0,5 msn R2A, R2B <= 7 ms, tolerans +/- 0,5 msn   minimum anahtarlama akımı Yapılandırılabilir röle lojiki 3 mA -de 24 V DC   maksimum anahtarlama akımı R1, R2 açık dirençli yük, 5 A -de 30 V DC, cos phi = 1, 0 ms R1, R2 açık endüktif yük, 2 A -de 30 V DC, cos phi = 0.4, 7 ms R1, R2 açık dirençli yük, 5 A -de 250 V AC, cos phi = 1, 0 ms R1, R2 açık endüktif yük, 2 A -de 250 V AC, cos phi = 0.4, 7 ms   Dijital giriş sayısı 7   Dijital giriş tipi (LI1...LI5) programlanabilir, 24 V DC, gerilim limitleri <= 30 V, ile seviye 1 PLC, empedans 3500 Ohm (LI6) anahtar-yapılandırılabilir, 24 V DC, gerilim limitleri <= 30 V, ile seviye 1 PLC, empedans 3500 Ohm (LI6) anahtar-yapılandırılabilir PTC prob, 0...6, empedans 1500 Ohm (PWR) güvenlik girişi, 24 V DC, gerilim limitleri <= 30 V, empedans 1500 Ohm   Dijital giriş lojiği LI1...LI5 pozitif lojik (kaynak), < 5 V (durum 0), > 11 V (durum 1) LI1...LI5 negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1) LI6 (mantık girişi olarak yapılandırılmışsa) negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1) LI6 (mantık girişi olarak yapılandırılmışsa) pozitif lojik (kaynak), < 5 V (durum 0), > 11 V (durum 1)   hızlanma ve yavaşlama rampaları Frenleme kapasitesi aşıldığında, rezistör kullanılarak, rampanın oto adaptasyonu 0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir S, U veya özelleştirilmiş   durana kadar frenleme DC enjeksiyon ile   koruma tipi Sürücü hız limitini aşmaya karşı Sürücü giriş faz kaybına karşı Sürücü kontrol devresinde kesme Sürücü giriş faz kesmeleri Sürücü hat besleme aşırı gerilimi Sürücü hat besleme düşük gerilimi Sürücü çıkış fazları ve toprak arasındaki aşırı akım Sürücü aşırı ısınmaya karşı koruma Sürücü DC veriyolunda aşırı gerilimler Sürücü güç taşıma Sürücü motor fazları arasındaki kısa devre Sürücü termal koruma Motor motor fazı kesme Motor güç taşıma Motor termal koruma   yalıtım direnci > 1 mOhm -de 1 dakika için topraklamaya 500 V DC   frekans çözünürlüğü Analog giriş 0,024/50 Hz Ekran birimi 0,1 Hz   konnektörün tipi 1 RJ45 için Modbus ön yüzde 1 RJ45 için Modbus terminalde RJ45'te erkek SUB-D 9 için CANopen   fiziksel arayüz 2 telli RS 485 için Modbus   iletim çerçevesi RTU için Modbus   iletim hızı 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps için Modbus terminalde 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps için Modbus terminalde 9600 bps, 19200 bps için Modbus ön yüzde   veri biçimi 8 bit, 1 durdurma, çift parite için Modbus ön yüzde 8 bit, tek çift veya yapılandırılabilir parite yok için Modbus terminalde   adreslerin sayısı 1...247 için Modbus 1...127 için CANopen   erişim yöntemi Slave için CANopen   işaret CE   çalışma konumu Dikey +/- 10 derece   ürün ağırlığı 7 kg   genişlik 210 mm   yükseklik 295 mm   derinlik 213 mm

Ortam gürültü seviyesi 57,4 dBuyumluluk standardı 86/188/EEC   dielektrik gücü 3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında   elektromanyetik uyumluluk Uyumluluk standardı IEC 61000-4-2 seviye 3 Uyumluluk standardı IEC 61000-4-11 Uyumluluk standardı IEC 61000-4-6 seviye 3 Uyumluluk standardı IEC 61000-4-3 seviye 3 Uyumluluk standardı IEC 61000-4-4 seviye 4   standartlar EN 55011 sınıf A grup 2 EN 61800-3 ortam 1 kategori C3 EN 61800-3 ortam 2 kategori C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3-3 sınıf 3C1 IEC 60721-3-3 sınıf 3S2 UL Tip 1   ürün sertifikaları CSA C-Tick DNV GOST NOM 117 UL   kirletme derecesi 2uyumluluk standardı EN/IEC 61800-5-1   IP koruma derecesi IP20 üst parçada kapakta kapama plakası olmadanuyumluluk standardı EN/IEC 60529 IP20 üst parçada kapakta kapama plakası olmadanuyumluluk standardı EN/IEC 61800-5-1 IP21uyumluluk standardı EN/IEC 60529 IP21uyumluluk standardı EN/IEC 61800-5-1 IP41 üst parçadauyumluluk standardı EN/IEC 60529 IP41 üst parçadauyumluluk standardı EN/IEC 61800-5-1 IP54 alçak parçalardauyumluluk standardı EN/IEC 60529 IP54 alçak parçalardauyumluluk standardı EN/IEC 61800-5-1   titreşim direnci 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3 5...95 % damlayan su olmadanuyumluluk standardı IEC 60068-2-3   çalışma için ortam hava sıcaklığı -10...50 °C değer kaybı olmadan 50...60 °C değer kaybı faktörü ile   depolama için ortam hava sıcaklığı -25...70 °C   çalışma yüksekliği <= 1000 m değer kaybı olmadan 1000...3000 m 100 m başına % 1 akım düşüşüyle

UL Type 1/IP 20 DrivesDimensions without Option Card

Dimensions in mm

a	b	c	G	H	K	Ø
210	295	213	190	283	6	6

Dimensions in in.

a	b	c	G	H	K	Ø
8.26	11.61	8.38	7.48	11.14	0.23	0.23

Dimensions with 1 Option Card (1)

Dimensions in mm

a	c1	G	H	K	Ø
210	236	190	283	6	6

Dimensions in in.

a	c1	G	H	K	Ø
8.26	9.29	7.48	11.14	0.23	0.23

(1) Option cards: I/O extension cards, communication cards or "Controller Inside” programmable card.

Dimensions with 2 Option Cards (1)

Dimensions in mm

a	c2	G	H	K	Ø
210	259	190	283	6	6

Dimensions in in.

a	c2	G	H	K	Ø
8.26	10.20	7.48	11.14	0.23	0.23

(1) Option cards: I/O extension cards, communication cards or "Controller Inside” programmable card.

Mounting Recommendations

Depending on the conditions in which the drive is to be used, its installation will require certain precautions and the use of appropriate accessories.

Install the unit vertically:

• Avoid placing it close to heating elements

• Leave sufficient free space to ensure that the air required for cooling purposes can circulate from the bottom to the top of the unit.

Clearance

Mounting Types

Type A Mounting

Type B Mounting

Type C Mounting

By removing the protective blanking cover from the top of the drive, the degree of protection for the drive becomes IP 20.

The protective blanking cover may vary according to the drive model (refer to the user guide).

Specific Recommendations for Mounting the Drive in an EnclosureVentilation

To ensure proper air circulation in the drive:

• Fit ventilation grilles.

• Ensure that there is sufficient ventilation. If there is not, install a forced ventilation unit with a filter. The openings and/or fans must provide a flow rate at least equal to that of the drive fans (refer to the product characteristics).

• Use special filters with IP 54 protection.

• Remove the blanking cover from the top of the drive.

Dust and Damp Proof Metal Enclosure (IP 54)

The drive must be mounted in a dust and damp proof enclosure in certain environmental conditions: dust, corrosive gases, high humidity with risk of condensation and dripping water, splashing liquid, etc.

This enables the drive to be used in an enclosure where the maximum internal temperature reaches 50°C.
