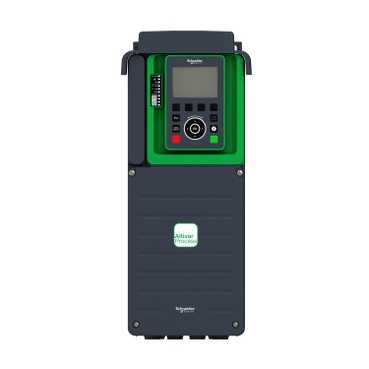

ATV630D11N4

Ana Ürün serisi Altivar Process ATV600   ürün ya da bileşen tipi Değişken hızlı sürücü   ürüne özel uygulama Proses ve altyapı   cihaz kısa adı ATV630   model Standart tip   ürün varış yeri Asenkron motorlar Senkron motorlar   montaj modu Duvara monte   EMC filtresi Entegreuyumluluk standardı EN/IEC 61800-3 kategori C2ile 50 m motor kablosu maks Entegreuyumluluk standardı EN/IEC 61800-3 kategori C3ile 150 m motor kablosu maks   IP koruma derecesi IP21uyumluluk standardı IEC 61800-5-1 IP21uyumluluk standardı IEC 60529   koruma sınıfı UL tip 1uyumluluk standardı UL 508C   soğutmanın tipi Zorlamalı konveksiyon   besleme frekansı 50...60 Hz (- 5...5 %)   şebeke faz sayısı 3 faz   [Us] nominal besleme gerilimi 380...480 V (- 15...10 %)   motor gücü kW 11 kW (normal şart) 7,5 kW (Ağır şart)   motor gücü hp 15 hp (normal şart) 10 hp (Ağır şart)   hat akımı 19,8 A -de 380 V (normal şart) 17 A -de 480 V (normal şart) 14,1 A -de 380 V (Ağır şart) 12,5 A -de 480 V (Ağır şart)   muhtemel hat Isc 50 kA   görünen güç 14.1 kVA -de 480 V (normal şart) 10.4 kVA -de 480 V (Ağır şart)   sürekli çıkış akımı 23,5 A -de 4 kHz (normal şart) 16,5 A -de 4 kHz (Ağır şart)   maksimum geçici akım 24,8 A süresince 60 s (Ağır şart) 25.9 A süresince 60 s (normal şart)   asenkron motor kontrol profili Sabit tork standartı Değişken moment standardı Optimum moment modu   senkron motor kontrol profili Sabit mıknatıslı motor   çıkış frekansı 0.0001...0.5 kHz   nominal anahtarlama frekansı 4 kHz   anahtarlama frekansı 2...12 kHz ayarlanabilir 4...12 kHz değer kaybı faktörü ile   güvenlik fonksiyonu STO (güvenli tork kapatma) SIL 3   Dijital giriş lojiği 16 önceden ayarlı hız   haberleşme port protokolü Ethernet Modbus seri Modbus TCP   seçenek kartı Yuva A : iletişim modülü için Profibus DP V1 Yuva A : iletişim modülü için Profinet Yuva A : iletişim modülü için DeviceNet Yuva A : iletişim modülü için Modbus TCP/EtherNet/IP Yuva A : iletişim modülü için CANopen daisy zinciri RJ45 Yuva A : iletişim modülü için CANopen SUB-D 9 Yuva A : iletişim modülü için CANopen vidalı terminaller Yuva A/yuva B : dijital ve analog G/Ç genişletme modülü Yuva A/yuva B : çıkış rölesi genişletme modülü Yuva A : iletişim modülü için Ethernet IP/Modbus TCP/MD-Link

Tamamlayıcı çıkış gerilimi <= güç besleme gerilimi   izin verilebilir geçici akım güçlendirmesi 1.1 x In için 60 s (normal şart) 1,5 x In için 60 s (Ağır şart)   motor kayma kompanzasyonu Ayarlanabilir Otomatik her türlü yük Bastırılabilir Sürekli mıknatıslı motor yasasında bulunmaz   hızlanma ve yavaşlama rampaları 0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir S, U veya özelleştirilmiş   durana kadar frenleme DC enjeksiyon ile   koruma tipi Motor : termal koruma Motor : güvenli tork kapatma Motor : motor fazı kesme Sürücü : termal koruma Sürücü : güvenli tork kapatma Sürücü : aşırı ısınma Sürücü : çıkış fazları ve toprak arasındaki aşırı akım Sürücü : çıkış geriliminin aşırı yükü Sürücü : kısa devre koruması Sürücü : motor fazı kesme Sürücü : DC veriyolunda aşırı gerilimler Sürücü : hat besleme aşırı gerilimi Sürücü : hat besleme düşük gerilimi Sürücü : hat besleme faz kaybı Sürücü : aşırı hız Sürücü : kontrol devresinde kesme   frekans çözünürlüğü Ekran birimi : 0,1 Hz Analog giriş : 0,012/50 Hz   elektrikli bağlantı Kontrol : çıkarılabilir vidalı terminaller 0,5...1,5 mm² (AWG 20...AWG 16) Motor : vidalı terminal 6...10 mm² (AWG 10...AWG 8) Hat tarafı : vidalı terminal 6 mm² (AWG 10)   konnektörün tipi RJ45 (uzak grafik terminali üzerinde) için Ethernet/Modbus TCP RJ45 (uzak grafik terminali üzerinde) için Modbus seri   fiziksel arayüz 2 telli RS 485 için Modbus seri   iletim çerçevesi RTU için Modbus seri   iletim hızı 10/100 Mbit/s için Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri   değiştirme modu Yarım duplex, tam duplex, otomatik anlaşma için Ethernet/Modbus TCP   veri biçimi 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri   polarizasyon tipi Empedans yok için Modbus seri   adreslerin sayısı 1...247 için Modbus seri   erişim yöntemi Slave için Modbus TCP   besleme Dijital girişler için harici besleme : 24 V DC (19...30 V) akım <= 1,25 mA (aşırı yük ve kısa devre koruması) Referans potansiyometre için dahili besleme (1 - 10 kOhm) : 10,5 V DC +/- 5 % akım <= 10 mA (aşırı yük ve kısa devre koruması) Dijital girişler ve STO için dahili besleme : 24 V DC (21...27 V) akım <= 200 mA (aşırı yük ve kısa devre koruması)   yerel sinyalleme 3 LED için yerel diagnostik 3 LED iki renkli için dahili haberleşme durumu 4 LED iki renkli için haberleşme modülü durumu 1 LED kırmızı için gerilimin varlığı   genişlik 171 mm   yükseklik 409 mm   derinlik 233 mm   ürün ağırlığı 7,7 kg   analog giriş sayısı 3   analog giriş tipi Yazılım-yapılandırılabilir gerilim AI1, AI2, AI3 : 0...10 V DC empedans 30 kOhm, çözünürlük 12 bit Yazılım-yapılandırılabilir akım AI1, AI2, AI3 : 0...20 mA empedans 250 Ohm, çözünürlük 12 bit   Dijital giriş sayısı 8   Dijital giriş tipi Programlanabilir DI1...DI6 : 24 V DC <= 30 V empedans 3,5 kOhm Darbe girişi olarak programlanabilir DI5, DI6 0...30 kHz : 24 V DC <= 30 V Güvenli tork kapatma STOA, STOB : 24 V DC <= 30 V empedans > 2,2 kOhm   giriş uyumluluğu Dijital giriş DI1...DI6 : seviye 1 PLCuyumluluk standardı EN/IEC 61131-2 Dijital giriş DI5, DI6 : seviye 1 PLCuyumluluk standardı IEC 65A-68 Dijital giriş STOA, STOB : seviye 1 PLCuyumluluk standardı EN/IEC 61131-2   Dijital giriş lojiği DI1...DI6, pozitif lojik (kaynak) : , < 5 V (durum 0), > 11 V (durum 1) DI1...DI6, negatif lojik (blok) : , > 16 V (durum 0), < 10 V (durum 1) DI5, DI6, pozitif lojik (kaynak) : , < 0,6 V (durum 0), > 2,5 V (durum 1) STOA, STOB, pozitif lojik (kaynak) : , < 5 V (durum 0), > 11 V (durum 1)   analog çıkış sayısı 2   analog çıkış tipi Yazılım-yapılandırılabilir akım AO1, AO2 : 0...20 mA, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim AO1, AO2 : 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit   örnekleme süresi Dijital giriş DI1...DI4 : 2 ms (+/- 0,5 msn) Dijital giriş DI5, DI6 : 5 ms (+/- 1 ms) Analog giriş AI1, AI2, AI3 : 5 ms (+/- 0,1 msn) Analog çıkış AO1 : 10 ms (+/- 1 ms)   doğruluk Analog giriş AI1, AI2, AI3 : +/- % 0,6 60 °C sıcaklık değişimi için Analog çıkış AO1, AO2 : +/- 1 % 60 °C sıcaklık değişimi için   doğrusallık hatası Analog giriş AI1, AI2, AI3 : maksimum değerin +/- % 0,15'i Analog çıkış AO1, AO2 : +/- % 0,2   röle çıkış sayısı 3   röle çıkış tipi Yapılandırılabilir röle lojiki R1 : hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2 : sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R3 : sekans rölesi NA elektriksel dayanıklılık 100000 cycles   yenileme süresi Röle çıkışı R1, R2, R3 : 5 ms (+/- 0,5 msn)   minimum anahtarlama akımı Röle çıkışı R1, R2, R3 : 5 mA -de 24 V DC   maksimum anahtarlama akımı Röle çıkışı R1, R2, R3 açık endüktif yük (cos phi = 0.4 ve L/R = 7 ms) : 2 A -de 250 V AC Röle çıkışı R1, R2, R3 açık endüktif yük (cos phi = 0.4 ve L/R = 7 ms) : 2 A -de 30 V DC Röle çıkışı R1, R2, R3 açık dirençli yük (cos phi = 1) : 3 A -de 250 V AC Röle çıkışı R1, R2, R3 açık dirençli yük (cos phi = 1) : 3 A -de 30 V DC   yalıtım Güç ve kontrol arasındaki terminaller   IP degree of protection IP21

Ortam yalıtım direnci > 1 mOhm -de 1 dakika için topraklamaya 500 V DC   gürültü seviyesi 56 dBuyumluluk standardı 86/188/EEC   W cinsinden güç dağılımı 51 W (doğal konveksiyon) -de 380 V anahtarlama frekansı 4 kHz 255 W (zorlamalı konveksiyon) -de 380 V anahtarlama frekansı 4 kHz   soğutma havası hacmi 103 m3/h   çalışma konumu Dikey +/- 10 derece   THDI <= 48 % yükün %80...%100'ü arasındauyumluluk standardı IEC 61000-3-12   elektromanyetik uyumluluk Iletimli radyo frekansı bağışıklık testiuyumluluk standardı IEC 61000-4-6 seviye 3 Elektrik hızlı geçici/patlama bağışıklık testiuyumluluk standardı IEC 61000-4-4 seviye 4 Elektrostatik deşarj bağışıklık testiuyumluluk standardı IEC 61000-4-2 seviye 3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testiuyumluluk standardı IEC 61000-4-3 seviye 3 1,2/50 µs - 8/20 µs kesinti bağışıklık testiuyumluluk standardı IEC 61000-4-5 seviye 3   kirletme derecesi 2uyumluluk standardı EN/IEC 61800-5-1   titreşim direnci 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı IEC 60068-2-6 1,5 mm tepeden tepeye[Alan](f =[Alan]2...13 Hz)uyumluluk standardı IEC 60068-2-6   darbe dayanımı 15 gn süresince 11 msuyumluluk standardı IEC 60068-2-27   bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3   çalışma için ortam hava sıcaklığı 50...60 °C değer kaybı faktörü ile -15...50 °C değer kaybı olmadan   depolama için ortam hava sıcaklığı -40...70 °C   çalışma yüksekliği <= 1000 m değer kaybı olmadan 1000...4800 m 100 m başına % 1 akım düşüşüyle   çevresel özellik Kimyasal kirlilik direnci sınıf 3C3 EN/IEC 60721-3-3 Toz kirliliği direnci sınıf 3S3 EN/IEC 60721-3-3   standartlar EN/IEC 61800-3 EN/IEC 61800-3 ortam 1 kategori C2 EN/IEC 61800-3 ortam 2 kategori C3 UL 508C EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1   ürün sertifikaları ATEX INERIS ATEX zone 2/22 CSA TÜV UL REACH DNV-GL   işaret CE

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1513 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
