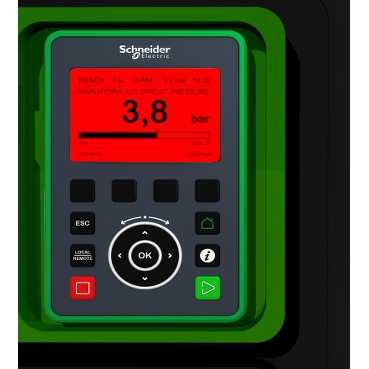

ATV630D15N4
  • ATV630D15N4

Ana
Ürün serisi Altivar Process ATV600
ürün ya da bileşen tipi Değişken hızlı sürücü
ürüne özel uygulama Proses ve altyapı
cihaz kısa adı ATV630
model Standart tip
ürün varış yeri Asenkron motorlar
Senkron motorlar

montaj modu Duvara monte
EMC filtresi Entegreuyumluluk standardı EN/IEC 61800-3 kategori C2ile 50 m motor kablosu maks
Entegreuyumluluk standardı EN/IEC 61800-3 kategori C3ile 150 m motor kablosu maks

IP koruma derecesi IP21uyumluluk standardı IEC 61800-5-1
IP21uyumluluk standardı IEC 60529

koruma sınıfı UL tip 1uyumluluk standardı UL 508C
soğutmanın tipi Zorlamalı konveksiyon
besleme frekansı 50...60 Hz (- 5...5 %)
şebeke faz sayısı 3 faz
[Us] nominal besleme gerilimi 380...480 V (- 15...10 %)
motor gücü kW 15 kW (normal şart)
11 kW (Ağır şart)

motor gücü hp 20 hp (normal şart)
15 hp (Ağır şart)

hat akımı 27 A -de 380 V (normal şart)
23,3 A -de 480 V (normal şart)
20,6 A -de 380 V (Ağır şart)
18,1 A -de 480 V (Ağır şart)

muhtemel hat Isc 50 kA
görünen güç 19,4 kVA -de 480 V (normal şart)
15 kVA -de 480 V (Ağır şart)

sürekli çıkış akımı 31,7 A -de 4 kHz (normal şart)
23,5 A -de 4 kHz (Ağır şart)

maksimum geçici akım 34,9 A süresince 60 s (normal şart)
35,3 A süresince 60 s (Ağır şart)

asenkron motor kontrol profili Sabit tork standartı
Değişken moment standardı
Optimum moment modu

senkron motor kontrol profili Sabit mıknatıslı motor
çıkış frekansı 0.0001...0.5 kHz
nominal anahtarlama frekansı 4 kHz
anahtarlama frekansı 2...12 kHz ayarlanabilir
4...12 kHz değer kaybı faktörü ile

güvenlik fonksiyonu STO (güvenli tork kapatma) SIL 3
Dijital giriş lojiği 16 önceden ayarlı hız
haberleşme port protokolü Ethernet
Modbus seri
Modbus TCP

seçenek kartı Yuva A : iletişim modülü için Profibus DP V1
Yuva A : iletişim modülü için Profinet
Yuva A : iletişim modülü için DeviceNet
Yuva A : iletişim modülü için Modbus TCP/EtherNet/IP
Yuva A : iletişim modülü için CANopen daisy zinciri RJ45
Yuva A : iletişim modülü için CANopen SUB-D 9
Yuva A : iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B : dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B : çıkış rölesi genişletme modülü
Yuva A : iletişim modülü için Ethernet IP/Modbus TCP/MD-Link


Tamamlayıcı
çıkış gerilimi <= güç besleme gerilimi
izin verilebilir geçici akım güçlendirmesi 1.1 x In için 60 s (normal şart)
1,5 x In için 60 s (Ağır şart)

motor kayma kompanzasyonu Ayarlanabilir
Otomatik her türlü yük
Bastırılabilir
Sürekli mıknatıslı motor yasasında bulunmaz

hızlanma ve yavaşlama rampaları 0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir
S, U veya özelleştirilmiş

durana kadar frenleme DC enjeksiyon ile
koruma tipi Motor : termal koruma
Motor : güvenli tork kapatma
Motor : motor fazı kesme
Sürücü : termal koruma
Sürücü : güvenli tork kapatma
Sürücü : aşırı ısınma
Sürücü : çıkış fazları ve toprak arasındaki aşırı akım
Sürücü : çıkış geriliminin aşırı yükü
Sürücü : kısa devre koruması
Sürücü : motor fazı kesme
Sürücü : DC veriyolunda aşırı gerilimler
Sürücü : hat besleme aşırı gerilimi
Sürücü : hat besleme düşük gerilimi
Sürücü : hat besleme faz kaybı
Sürücü : aşırı hız
Sürücü : kontrol devresinde kesme

frekans çözünürlüğü Ekran birimi : 0,1 Hz
Analog giriş : 0,012/50 Hz

elektrikli bağlantı Kontrol : çıkarılabilir vidalı terminaller 0,5...1,5 mm² (AWG 20...AWG 16)
Hat tarafı : vidalı terminal 10...16 mm² (AWG 8...AWG 6)
Motor : vidalı terminal 10...16 mm² (AWG 8...AWG 6)

konnektörün tipi RJ45 (uzak grafik terminali üzerinde) için Ethernet/Modbus TCP
RJ45 (uzak grafik terminali üzerinde) için Modbus seri

fiziksel arayüz 2 telli RS 485 için Modbus seri
iletim çerçevesi RTU için Modbus seri
iletim hızı 10/100 Mbit/s için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

değiştirme modu Yarım duplex, tam duplex, otomatik anlaşma için Ethernet/Modbus TCP
veri biçimi 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri
polarizasyon tipi Empedans yok için Modbus seri
adreslerin sayısı 1...247 için Modbus seri
erişim yöntemi Slave için Modbus TCP
besleme Dijital girişler için harici besleme : 24 V DC (19...30 V) akım <= 1,25 mA (aşırı yük ve kısa devre koruması)
Referans potansiyometre için dahili besleme (1 - 10 kOhm) : 10,5 V DC +/- 5 % akım <= 10 mA (aşırı yük ve kısa devre koruması)
Dijital girişler ve STO için dahili besleme : 24 V DC (21...27 V) akım <= 200 mA (aşırı yük ve kısa devre koruması)

yerel sinyalleme 3 LED için yerel diagnostik
3 LED iki renkli için dahili haberleşme durumu
4 LED iki renkli için haberleşme modülü durumu
1 LED kırmızı için gerilimin varlığı

genişlik 211 mm
yükseklik 546 mm
derinlik 232 mm
ürün ağırlığı 13,6 kg
analog giriş sayısı 3
analog giriş tipi Yazılım-yapılandırılabilir gerilim AI1, AI2, AI3 : 0...10 V DC empedans 30 kOhm, çözünürlük 12 bit
Yazılım-yapılandırılabilir akım AI1, AI2, AI3 : 0...20 mA empedans 250 Ohm, çözünürlük 12 bit

Dijital giriş sayısı 8
Dijital giriş tipi Programlanabilir DI1...DI6 : 24 V DC <= 30 V empedans 3,5 kOhm
Darbe girişi olarak programlanabilir DI5, DI6 0...30 kHz : 24 V DC <= 30 V
Güvenli tork kapatma STOA, STOB : 24 V DC <= 30 V empedans > 2,2 kOhm

giriş uyumluluğu Dijital giriş DI1...DI6 : seviye 1 PLCuyumluluk standardı EN/IEC 61131-2
Dijital giriş DI5, DI6 : seviye 1 PLCuyumluluk standardı IEC 65A-68
Dijital giriş STOA, STOB : seviye 1 PLCuyumluluk standardı EN/IEC 61131-2

Dijital giriş lojiği DI1...DI6, pozitif lojik (kaynak) : , < 5 V (durum 0), > 11 V (durum 1)
DI1...DI6, negatif lojik (blok) : , > 16 V (durum 0), < 10 V (durum 1)
DI5, DI6, pozitif lojik (kaynak) : , < 0,6 V (durum 0), > 2,5 V (durum 1)
STOA, STOB, pozitif lojik (kaynak) : , < 5 V (durum 0), > 11 V (durum 1)

analog çıkış sayısı 2
analog çıkış tipi Yazılım-yapılandırılabilir akım AO1, AO2 : 0...20 mA, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AO1, AO2 : 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit

örnekleme süresi Dijital giriş DI1...DI4 : 2 ms (+/- 0,5 msn)
Dijital giriş DI5, DI6 : 5 ms (+/- 1 ms)
Analog giriş AI1, AI2, AI3 : 5 ms (+/- 0,1 msn)
Analog çıkış AO1 : 10 ms (+/- 1 ms)

doğruluk Analog giriş AI1, AI2, AI3 : +/- % 0,6 60 °C sıcaklık değişimi için
Analog çıkış AO1, AO2 : +/- 1 % 60 °C sıcaklık değişimi için

doğrusallık hatası Analog giriş AI1, AI2, AI3 : maksimum değerin +/- % 0,15'i
Analog çıkış AO1, AO2 : +/- % 0,2

röle çıkış sayısı 3
röle çıkış tipi Yapılandırılabilir röle lojiki R1 : hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2 : sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R3 : sekans rölesi NA elektriksel dayanıklılık 100000 cycles

yenileme süresi Röle çıkışı R1, R2, R3 : 5 ms (+/- 0,5 msn)
minimum anahtarlama akımı Röle çıkışı R1, R2, R3 : 5 mA -de 24 V DC
maksimum anahtarlama akımı Röle çıkışı R1, R2, R3 açık endüktif yük (cos phi = 0.4 ve L/R = 7 ms) : 2 A -de 250 V AC
Röle çıkışı R1, R2, R3 açık endüktif yük (cos phi = 0.4 ve L/R = 7 ms) : 2 A -de 30 V DC
Röle çıkışı R1, R2, R3 açık dirençli yük (cos phi = 1) : 3 A -de 250 V AC
Röle çıkışı R1, R2, R3 açık dirençli yük (cos phi = 1) : 3 A -de 30 V DC

yalıtım Güç ve kontrol arasındaki terminaller
işlevsellik Full
özel uygulama Santrifüjlü pompalar ve fanlar
IP degree of protection IP21

Ortam
yalıtım direnci > 1 mOhm -de 1 dakika için topraklamaya 500 V DC
gürültü seviyesi 59.5 dBuyumluluk standardı 86/188/EEC
W cinsinden güç dağılımı 59 W (doğal konveksiyon) -de 380 V anahtarlama frekansı 4 kHz
366 W (zorlamalı konveksiyon) -de 380 V anahtarlama frekansı 4 kHz

soğutma havası hacmi 215 m3/h
çalışma konumu Dikey +/- 10 derece
THDI <= 48 % yükün %80...%100'ü arasındauyumluluk standardı IEC 61000-3-12
elektromanyetik uyumluluk Iletimli radyo frekansı bağışıklık testiuyumluluk standardı IEC 61000-4-6 seviye 3
Elektrik hızlı geçici/patlama bağışıklık testiuyumluluk standardı IEC 61000-4-4 seviye 4
Elektrostatik deşarj bağışıklık testiuyumluluk standardı IEC 61000-4-2 seviye 3
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testiuyumluluk standardı IEC 61000-4-3 seviye 3
1,2/50 µs - 8/20 µs kesinti bağışıklık testiuyumluluk standardı IEC 61000-4-5 seviye 3

kirletme derecesi 2uyumluluk standardı EN/IEC 61800-5-1
titreşim direnci 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı IEC 60068-2-6
1,5 mm tepeden tepeye[Alan](f =[Alan]2...13 Hz)uyumluluk standardı IEC 60068-2-6

darbe dayanımı 15 gn süresince 11 msuyumluluk standardı IEC 60068-2-27
bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3
çalışma için ortam hava sıcaklığı 50...60 °C değer kaybı faktörü ile
-15...50 °C değer kaybı olmadan

depolama için ortam hava sıcaklığı -40...70 °C
çalışma yüksekliği <= 1000 m değer kaybı olmadan
1000...4800 m 100 m başına % 1 akım düşüşüyle

çevresel özellik Kimyasal kirlilik direnci sınıf 3C3 EN/IEC 60721-3-3
Toz kirliliği direnci sınıf 3S3 EN/IEC 60721-3-3

standartlar EN/IEC 61800-3
EN/IEC 61800-3 ortam 1 kategori C2
EN/IEC 61800-3 ortam 2 kategori C3
UL 508C
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1

ürün sertifikaları ATEX INERIS
ATEX zone 2/22
CSA
TÜV
UL
REACH
DNV-GL

işaret CE

Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Uyumlu - 1426'dan itibaren - Schneider Electric uyumluluk beyanı
REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut
