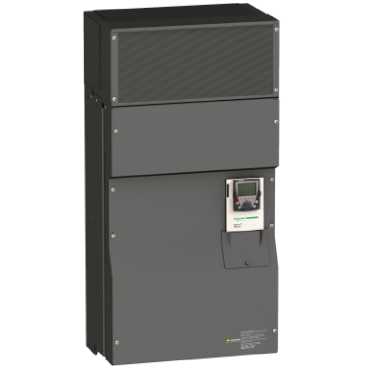

ATV71HC25N4

Satış fiyatı : TEKLİF ALINIZ
· Ürünü karşılaştırma listeme ekle
( Karşılaştır )

· Fiyatı düşünce bildir

· Aklımdakiler listesine ekle

· Stoga girince haber ver

Ana

Ürün serisi

Altivar 71

ürün ya da bileşen tipi

Değişken hızlı sürücü

ürüne özel uygulama

Karmaşık, yüksek güçlü makineler

bileşen adı

ATV71

motor gücü kW

220 kW -de 380...480 V 3 faz
250 kW -de 380...480 V 3 faz

motor gücü hp

350 hp -de 380...480 V 3 faz
400 hp -de 380...480 V 3 faz

motor kablosu uzunluğu

[Us] nominal besleme gerilimi

380...480 V (- 15...10 %)

fazların ağ sayısı

3 faz

hat akımı

320 A için 480 V 3 faz 220 kW / 350 hp
357 A için 480 V 3 faz 250 kW / 400 hp
396 A için 380 V 3 faz 220 kW / 350 hp
444 A için 380 V 3 faz 250 kW / 400 hp

EMC filtresi

Entegre

montaj stili

Soğutma bloklu

model

Sağlamlaştırılmış sürüm

görünen güç

260,6 kVA -de 380 V 3 faz 220 kW / 350 hp
292,2 kVA -de 380 V 3 faz 250 kW / 400 hp

muhtemel hat Isc

<= 50 kA, 3 faz

nominal çıkış akımı

427 A -de 2,5 kHz 380 V 3 faz 220 kW / 350 hp
427 A -de 2,5 kHz 460 V 3 faz 220 kW / 350 hp
481 A -de 2,5 kHz 380 V 3 faz 250 kW / 400 hp
481 A -de 2,5 kHz 460 V 3 faz 250 kW / 400 hp

maksimum geçici akım

640 A için 60 s 3 faz 220 kW / 350 hp
704 A için 2 s 3 faz 220 kW / 350 hp
721 A için 60 s 3 faz 250 kW / 400 hp
793 A için 2 s 3 faz 250 kW / 400 hp

çıkış frekansı

0.1...500 kHz

nominal anahtarlama frekansı

2,5 kHz

anahtarlama frekansı

2,5...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile

asenkron motor kontrol profili

Dengesiz yükler için ENA (Enerji adaptasyonu) sistemi
Sensörlü (akım vektörü) akı vektör kontrolü (FVC)
Sensörsüz akı vektör kontrolü (SFVC) (gerilim veya akım vektörü)
Gerilim/frekans oranı (2 veya 5 nokta)

polarizasyon tipi

Empedans yok için Modbus

Tamamlayıcı

ürün varış yeri

Asenkron motorlar
Senkron motorlar

besleme gerilimi limitleri

323...528 V

besleme frekansı

50...60 Hz (- 5...5 %)

ağ frekansı

47,5...63 Hz

hız aralığı

1...100 için asenkron motor açık döngü modunda, hız geri besleme olmadan
1...50 için senkron motor açık döngü modunda, hız geri besleme olmadan
1...1000 için asenkron motor enkoder geri beslemeyle kapalı döngü modunda

hız doğruluğu

Nominal hızın +/- % 0,01'i için 0,2 Tn - Tn tork degisimi enkoder geri beslemeyle kapalı döngü modunda
Nominal kaymanın +/- % 10'u için 0,2 Tn - Tn tork degisimi hız geri besleme olmadan

tork doğruluğu

+/- 15 % açık döngü modunda, hız geri besleme olmadan
+/- 5 % enkoder geri beslemeyle kapalı döngü modunda

geçici aşırı moment

220 % nominal motor torku +/- 10 % için 2 s
170 % nominal motor torku +/- 10 % için 60 s her 10 dakikada bir

frenleme torku

<= %150 frenleme veya kaldırma direnci ile
30 % frenleme direnci olmadan

senkron motor kontrol profili

Hız geri besleme olmadan vektör kontrolü

düzenleme döngüsü

Ayarlanabilir PI regülatör

motor kayma kompanzasyonu

Ayarlanabilir
Otomatik her türlü yük
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil
Baskılanabilir

yerel sinyalleme

1 LED kırmızı varligi sürücü gerilimi

çıkış gerilimi

<= güç besleme gerilimi

yalıtım

Güç ve kontrol arasındaki elektrik

kablonun tipi

Bir NEMA Tip1 kit ile : 3-damar UL 508 kablosu -de 40 °C, bakır 75 °C PVC
Bir IP21 veya bir IP31 kit ile : 3-damar IEC kablosu -de 40 °C, bakır 70 °C PVC
Montaj kitsiz : 1-damar IEC kablosu -de 45 °C, bakır 70 °C PVC
Montaj kitsiz : 1-damar IEC kablosu -de 45 °C, bakır 90 °C XLPE/EPR

elektrikli bağlantı

AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR terminal 2,5 mm² / AWG 14
L1/R, L2/S, L3/T, U/T1, V/T2, W/T3 terminal 4 x 185 mm²
PC/-, PA/+ terminal 4 x 185 mm²

sıkma torku

L1/R, L2/S, L3/T, U/T1, V/T2, W/T3 41 N.m / 360 lb.in
PC/-, PA/+ 41 N.m / 360 lb.in
AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m

besleme

Referans potansiyometre için dahili besleme (1 - 10 kOhm), 10,5 V DC +/- 5 %, <= 10 mA için aşırı yük ve kısa devre koruması
Dahili besleme, 24 V DC, gerilim limitleri 21...27 V, <= 200 mA için aşırı yük ve kısa devre koruması

analog giriş sayısı

analog giriş tipi

AI1-/Al1+ çift kutuplu diferansiyel gerilim +/- 10 V DC,giris gerilimi 24 V maks, çözünürlük 11 bit + işaret
AI2 yazılım-yapılandırılabilir akım 0...20 mA, empedans 242 Ohm, çözünürlük 11 bit
AI2 yazılım-yapılandırılabilir gerilim 0...10 V DC,giris gerilimi 24 V maks, empedans 30000 Ohm, çözünürlük 11 bit

örnekleme süresi

AI1-/Al1+ 2 ms, +/- 0,5 msn için analog girisler
Al2 2 ms, +/- 0,5 msn için analog girisler
LI1...LI5 2 ms, +/- 0,5 msn için gizli girisler
LI6 (mantık girişi olarak yapılandırılmışsa) 2 ms, +/- 0,5 msn için gizli girisler

yanıt süresi

STO'da (Güvenli Tork Kapatma) <= 100 ms
AO1 2 ms, tolerans +/- 0,5 msn için analog çikislar
R1A, R1B, R1C 7 ms, tolerans +/- 0,5 msn için gizli çikislar
R2A, R2B 7 ms, tolerans +/- 0,5 msn için gizli çikislar

doğruluk

AI1-/Al1+ +/- % 0,6 60 °C sıcaklık değişimi için
AI2 +/- % 0,6 60 °C sıcaklık değişimi için
AO1 +/- 1 % 60 °C sıcaklık değişimi için

doğrusallık hatası

AI1-/Al1+, AI2 maksimum değerin +/- % 0,15'i
AO1 +/- % 0,2

analog çıkış sayısı

analog çıkış tipi

AO1 yazılım-yapılandırılabilir akım 0...20 mA, empedans 500 Ohm, çözünürlük 10 bit
AO1 yazılım-yapılandırılabilir lojic çıkış 10 V <= 20 mA
AO1 yazılım-yapılandırılabilir gerilim 0...10 V DC, empedans 470 Ohm, çözünürlük 10 bit

Dijital çıkış sayısı

Dijital çıkış tipi

R1A, R1B, R1C yapılandırılabilir röle lojiki NA/NK, elektrik dayanikliligi 100000 cycles
R2A, R2B yapılandırılabilir röle lojiki NA, elektrik dayanikliligi 100000 cycles

minimum anahtarlama akımı

Yapılandırılabilir röle lojiki 3 mA -de 24 V DC

maksimum anahtarlama akımı

R1, R2 açık dirençli yük, 5 A -de 250 V AC, cos phi = 1,
R1, R2 açık dirençli yük, 5 A -de 30 V DC, cos phi = 1,
R1, R2 açık endüktif yük, 2 A -de 250 V AC, cos phi = 0,4,
R1, R2 açık endüktif yük, 2 A -de 30 V DC, cos phi = 0,4,

Dijital giriş sayısı

Dijital giriş tipi

LI6 : anahtar-yapılandırılabilir 24 V DCile seviye 1 PLC, empedans: 3500 Ohm
PWR : güvenlik girişi 24 V DC, empedans: 1500 Ohmuyumluluk standardı ISO 13849-1 seviye d
LI1...LI5 : programlanabilir 24 V DCile seviye 1 PLC, empedans: 3500 Ohm
LI6 : anahtar-yapılandırılabilir PTC prob 0...6, empedans: 1500 Ohm

Dijital giriş lojiği

LI1...LI5 pozitif lojik (kaynak), < 5 V (durum 0), > 11 V (durum 0)
LI1...LI5 negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 0)
LI6 (mantık girişi olarak yapılandırılmışsa) pozitif lojik (kaynak), < 5 V (durum 0), > 11 V (durum 0)
LI6 (mantık girişi olarak yapılandırılmışsa) negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 0)

hızlanma ve yavaşlama rampaları

Frenleme kapasitesi aşıldığında, rezistör kullanılarak, rampanın oto adaptasyonu
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir
S, U veya özelleştirilmiş

durana kadar frenleme

DC enjeksiyon ile

koruma tipi

Sürücü hız limitini aşmaya karşı
Sürücü giriş faz kaybına karşı
Sürücü kontrol devresinde kesme
Sürücü giriş faz kesmeleri
Sürücü hat besleme aşırı gerilimi
Sürücü hat besleme düşük gerilimi
Sürücü çıkış fazları ve toprak arasındaki aşırı akım
Sürücü aşırı ısınmaya karşı koruma
Sürücü DC veriyolunda aşırı gerilimler
Sürücü motor fazları arasındaki kısa devre
Sürücü termal koruma
Motor motor fazı kesme
Motor güç taşıma
Motor termal koruma

yalıtım direnci

> 1 mOhm -de 1 dakika için topraklamaya 500 V DC

frekans çözünürlüğü

Analog giriş 0,024/50 Hz
Ekran birimi 0,1 Hz

haberleşme port protokolü

CANopen
Modbus

konnektörün tipi

1 RJ45 için Modbus ön yüzde
1 RJ45 için Modbus terminalde
RJ45'te erkek SUB-D 9 için CANopen

fiziksel arayüz

2 telli RS 485 için Modbus

iletim çerçevesi

RTU için Modbus

iletim hızı

20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen
4800 bps, 9600 bps, 19200 bps, 38,4 Kbps için Modbus terminalde
9600 bps, 19200 bps için Modbus ön yüzde

veri biçimi

8 bit, 1 durdurma, çift parite için Modbus ön yüzde
8 bit, tek çift veya yapılandırılabilir parite yok için Modbus terminalde

adreslerin sayısı

1...247 için Modbus
1...127 için CANopen

erişim yöntemi

Slave için CANopen

işaret

çalışma konumu

Dikey +/- 10 derece

yükseklik

1190 mm

derinlik

377 mm

genişlik

595 mm

ürün ağırlığı

140 kg

işlevsellik

Full

özel uygulama

Other applications

seçenek kartı

CC-Link haberleşme kartı
Controller inside programlama kartı
DeviceNet haberleşme kartı
Ethernet/IP haberleşme kartı
Fipio haberleşme kartı
G/Ç uzatma kartı
Interbus-S haberleşme kartı
Enkoder için arayüz kartı
Modbus Plus haberleşme kartı
Modbus TCP haberleşme kartı
Modbus/Uni-Telway haberleşme kartı
Üstten kaldırmalı vinç kartı
Profibus DP haberleşme kartı
Profibus DP V1 haberleşme kartı

Ortam

gürültü seviyesi

77 dBuyumluluk standardı 86/188/EEC

dielektrik gücü

3535 V DC toprak ve güç terminalleri arasında
5092 V DC kontrol ve güç terminalleri arasında

elektromanyetik uyumluluk

Iletimli radyo frekansı bağışıklık testiuyumluluk standardı IEC 61000-4-6 seviye 3
Elektrik hızlı geçici/patlama bağışıklık testiuyumluluk standardı IEC 61000-4-4 seviye 4
Elektrostatik deşarj bağışıklık testiuyumluluk standardı IEC 61000-4-2 seviye 3
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testiuyumluluk standardı IEC 61000-4-3 seviye 3
Gerilim düşüşleri ve kesintileri bağışıklık testiuyumluluk standardı IEC 61000-4-11
1,2/50 µs - 8/20 µs kesinti bağışıklık testiuyumluluk standardı IEC 61000-4-5 seviye 3

standartlar

EN 55011 sınıf A grup 2
EN 61800-3 ortam 1 kategori C3
EN 61800-3 ortam 2 kategori C3
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3-3 sınıf 3C2
UL Tip 1

ürün sertifikaları

CSA
C-Tick
GOST
NOM 117
UL

kirletme derecesi

2uyumluluk standardı EN/IEC 61800-5-1
3uyumluluk standardı UL 840

IP koruma derecesi

IP20

titreşim direnci

1,5 mm tepeden tepeye[Alan](f =[Alan]3...10 Hz)uyumluluk standardı EN/IEC 60068-2-6
0,6 gn[Alan](f =[Alan]10...200 Hz)uyumluluk standardı EN/IEC 60068-2-6

darbe dayanımı

4 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27

bağıl nem

5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3
5...95 % damlayan su olmadanuyumluluk standardı IEC 60068-2-3

çalışma için ortam hava sıcaklığı

-10...50 °C değer kaybı olmadan

depolama için ortam hava sıcaklığı

-25...70 °C

çalışma yüksekliği

<= 1000 m değer kaybı olmadan
1000...3000 m 100 m başına % 1 akım düşüşüyle

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu

Green Premium ürünü

RoHS

Uyumlu - 1002'den itibaren - Schneider Electric uyumluluk beyanı

REACh

Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin

Ürünün çevresel profili

Mevcut

Ürün kullanım ömrü sonu talimatları

Mevcut

UL Type 1/IP 20 DrivesDimensions with or without 1 Option Card (1)

Dimensions in mm

a
b
c
G
H
K
K1
K2
Ø
595
1190
377
540
920
150
75
30
11.5

Dimensions in in.

a
b
c
G
H
K
K1
K2
Ø
23.43
46.85
14.84
21.26
36.22
5.90
2.95
1.18
0.45

(1) Option cards: I/O extension cards, communication cards or "Controller Inside programmable card.

Dimensions with 2 Option Cards (1)

Dimensions in mm

a
c1
G
H
K
K1
K2
Ø
595
392
540
920
150
75
30
11.5

Dimensions in in.

a
c1
G
H
K
K1
K2
Ø
23.43
15.43
21.26
36.22
5.90
2.95
1.18
0.45

(1) Option cards: I/O extension cards, communication cards or "Controller Inside programmable card.

Drive with Braking Unit VW3A7101

Dimensions with or without 1 Option Card (1)

b in mm
c in mm
b in in.
c in in.
1190
377
46.85
14.84

(1) Option cards: I/O extension cards, communication cards or "Controller Inside programmable card.

Dimensions with 2 Option Cards (1)

c1 in mm
c1 in in.
392
15.43

(1) Option cards: I/O extension cards, communication cards or "Controller Inside programmable card.

Mounting RecommendationsClearance

X1 in mm
X2 in mm
X1 in in.
X2 in in.
150
200
5.91
7.87

These drives can be mounted side by side, observing the following mounting recommendations:

Specific Recommendations for Mounting the Drive in an EnclosureVentilation

To ensure proper air circulation in the drive:

Fit ventilation grilles.
Ensure that there is sufficient ventilation. If there is not, install a forced ventilation unit with a filter. The openings and/or fans must provide a flow rate at least equal to that of the drive fans (refer to the product characteristics).

Use special filters with IP 54 protection.
Remove the blanking cover from the top of the drive.

Dust and Damp Proof Metal Enclosure (IP 54)

The drive must be mounted in a dust and damp proof enclosure in certain environmental conditions: dust, corrosive gases, high humidity with risk of condensation and dripping water, splashing liquid, etc.

This enables the drive to be used in an enclosure where the maximum internal temperature reaches 50°C.
