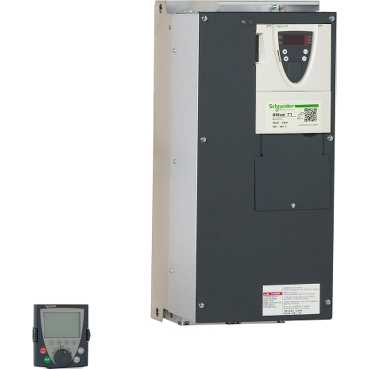

ATV71HD30N4

Ana Ürün serisi Altivar 71   ürün ya da bileşen tipi Değişken hızlı sürücü   ürüne özel uygulama Karmaşık, yüksek güçlü makineler   bileşen adı ATV71   motor gücü kW 30 kW -de 380...480 V 3 faz   motor gücü hp 40 hp -de 380...480 V 3 faz   motor kablosu uzunluğu   [Us] nominal besleme gerilimi 380...480 V (- 15...10 %)   fazların ağ sayısı 3 faz   hat akımı 56 A için 480 V 3 faz 30 kW / 40 hp 66 A için 380 V 3 faz 30 kW / 40 hp   EMC filtresi Entegre   montaj stili Soğutma bloklu   görünen güç 43,4 kVA -de 380 V 3 faz 30 kW / 40 hp   muhtemel hat Isc <= 22 kA, 3 faz   nominal çıkış akımı 52 A -de 4 kHz 460 V 3 faz 30 kW / 40 hp 66 A -de 4 kHz 380 V 3 faz 30 kW / 40 hp   maksimum geçici akım 109 A için 2 s 3 faz 30 kW / 40 hp 99 A için 60 s 3 faz 30 kW / 40 hp   çıkış frekansı 0.1...599 kHz   nominal anahtarlama frekansı 4 kHz   anahtarlama frekansı 1...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile   asenkron motor kontrol profili Dengesiz yükler için ENA (Enerji adaptasyonu) sistemi Sensörlü (akım vektörü) akı vektör kontrolü (FVC) Sensörsüz akı vektör kontrolü (SFVC) (gerilim veya akım vektörü) Gerilim/frekans oranı (2 veya 5 nokta)   polarizasyon tipi Empedans yok için Modbus

Tamamlayıcı ürün varış yeri Asenkron motorlar Senkron motorlar   besleme gerilimi limitleri 323...528 V   besleme frekansı 50...60 Hz (- 5...5 %)   ağ frekansı 47,5...63 Hz   hız aralığı 1...100 için asenkron motor açık döngü modunda, hız geri besleme olmadan 1...50 için senkron motor açık döngü modunda, hız geri besleme olmadan 1...1000 için asenkron motor enkoder geri beslemeyle kapalı döngü modunda   hız doğruluğu Nominal hızın +/- % 0,01'i için 0,2 Tn - Tn tork degisimi enkoder geri beslemeyle kapalı döngü modunda Nominal kaymanın +/- % 10'u için 0,2 Tn - Tn tork degisimi hız geri besleme olmadan   tork doğruluğu +/- 15 % açık döngü modunda, hız geri besleme olmadan +/- 5 % enkoder geri beslemeyle kapalı döngü modunda   geçici aşırı moment 220 % nominal motor torku +/- 10 % için 2 s 170 % nominal motor torku +/- 10 % için 60 s her 10 dakikada bir   frenleme torku <= %150 frenleme veya kaldırma direnci ile 30 % frenleme direnci olmadan   senkron motor kontrol profili Hız geri besleme olmadan vektör kontrolü   düzenleme döngüsü Ayarlanabilir PI regülatör   motor kayma kompanzasyonu Ayarlanabilir Otomatik her türlü yük Gerilim/frekans oranında (2 veya 5 puan) geçerli değil Baskılanabilir   yerel sinyalleme 1 LED kırmızı varligi sürücü gerilimi   çıkış gerilimi <= güç besleme gerilimi   yalıtım Güç ve kontrol arasındaki elektrik   kablonun tipi Bir NEMA Tip1 kit ile : 3-damar UL 508 kablosu -de 40 °C, bakır 75 °C PVC Bir IP21 veya bir IP31 kit ile : 3-damar IEC kablosu -de 40 °C, bakır 70 °C PVC Montaj kitsiz : 1-damar IEC kablosu -de 45 °C, bakır 70 °C PVC Montaj kitsiz : 1-damar IEC kablosu -de 45 °C, bakır 90 °C XLPE/EPR   elektrikli bağlantı AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR terminal 2,5 mm² / AWG 14 L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB terminal 50 mm² / AWG 1/0   sıkma torku L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 12 N.m / 102,2 lb.in AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m   besleme Referans potansiyometre için dahili besleme (1 - 10 kOhm), 10,5 V DC +/- 5 %, <= 10 mA için aşırı yük ve kısa devre koruması Dahili besleme, 24 V DC, gerilim limitleri 21...27 V, <= 200 mA için aşırı yük ve kısa devre koruması   analog giriş sayısı 2   analog giriş tipi AI1-/Al1+ çift kutuplu diferansiyel gerilim +/- 10 V DC,giris gerilimi 24 V maks, çözünürlük 11 bit + işaret AI2 yazılım-yapılandırılabilir akım 0...20 mA, empedans 242 Ohm, çözünürlük 11 bit AI2 yazılım-yapılandırılabilir gerilim 0...10 V DC,giris gerilimi 24 V maks, empedans 30000 Ohm, çözünürlük 11 bit   örnekleme süresi AI1-/Al1+ 2 ms, +/- 0,5 msn için analog girisler Al2 2 ms, +/- 0,5 msn için analog girisler LI1...LI5 2 ms, +/- 0,5 msn için gizli girisler LI6 (mantık girişi olarak yapılandırılmışsa) 2 ms, +/- 0,5 msn için gizli girisler   yanıt süresi STO'da (Güvenli Tork Kapatma) <= 100 ms AO1 2 ms, tolerans +/- 0,5 msn için analog çikislar R1A, R1B, R1C 7 ms, tolerans +/- 0,5 msn için gizli çikislar R2A, R2B 7 ms, tolerans +/- 0,5 msn için gizli çikislar   doğruluk AI1-/Al1+ +/- % 0,6 60 °C sıcaklık değişimi için AI2 +/- % 0,6 60 °C sıcaklık değişimi için AO1 +/- 1 % 60 °C sıcaklık değişimi için   doğrusallık hatası AI1-/Al1+, AI2 maksimum değerin +/- % 0,15'i AO1 +/- % 0,2   analog çıkış sayısı 1   analog çıkış tipi AO1 yazılım-yapılandırılabilir akım 0...20 mA, empedans 500 Ohm, çözünürlük 10 bit AO1 yazılım-yapılandırılabilir lojic çıkış 10 V <= 20 mA AO1 yazılım-yapılandırılabilir gerilim 0...10 V DC, empedans 470 Ohm, çözünürlük 10 bit   Dijital çıkış sayısı 2   Dijital çıkış tipi R1A, R1B, R1C yapılandırılabilir röle lojiki NA/NK, elektrik dayanikliligi 100000 cycles R2A, R2B yapılandırılabilir röle lojiki NA, elektrik dayanikliligi 100000 cycles   minimum anahtarlama akımı Yapılandırılabilir röle lojiki 3 mA -de 24 V DC   maksimum anahtarlama akımı R1, R2 açık dirençli yük, 5 A -de 250 V AC, cos phi = 1, R1, R2 açık dirençli yük, 5 A -de 30 V DC, cos phi = 1, R1, R2 açık endüktif yük, 2 A -de 250 V AC, cos phi = 0,4, R1, R2 açık endüktif yük, 2 A -de 30 V DC, cos phi = 0,4,   Dijital giriş sayısı 7   Dijital giriş tipi LI6 : anahtar-yapılandırılabilir 24 V DCile seviye 1 PLC, empedans: 3500 Ohm PWR : güvenlik girişi 24 V DC, empedans: 1500 Ohmuyumluluk standardı ISO 13849-1 seviye d LI1...LI5 : programlanabilir 24 V DCile seviye 1 PLC, empedans: 3500 Ohm LI6 : anahtar-yapılandırılabilir PTC prob 0...6, empedans: 1500 Ohm   Dijital giriş lojiği LI1...LI5 pozitif lojik (kaynak), < 5 V (durum 0), > 11 V (durum 0) LI1...LI5 negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 0) LI6 (mantık girişi olarak yapılandırılmışsa) pozitif lojik (kaynak), < 5 V (durum 0), > 11 V (durum 0) LI6 (mantık girişi olarak yapılandırılmışsa) negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 0)   hızlanma ve yavaşlama rampaları Frenleme kapasitesi aşıldığında, rezistör kullanılarak, rampanın oto adaptasyonu 0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir S, U veya özelleştirilmiş   durana kadar frenleme DC enjeksiyon ile   koruma tipi Sürücü hız limitini aşmaya karşı Sürücü giriş faz kaybına karşı Sürücü kontrol devresinde kesme Sürücü giriş faz kesmeleri Sürücü hat besleme aşırı gerilimi Sürücü hat besleme düşük gerilimi Sürücü çıkış fazları ve toprak arasındaki aşırı akım Sürücü aşırı ısınmaya karşı koruma Sürücü DC veriyolunda aşırı gerilimler Sürücü motor fazları arasındaki kısa devre Sürücü termal koruma Motor motor fazı kesme Motor güç taşıma Motor termal koruma   yalıtım direnci > 1 mOhm -de 1 dakika için topraklamaya 500 V DC   frekans çözünürlüğü Analog giriş 0,024/50 Hz Ekran birimi 0,1 Hz   haberleşme port protokolü CANopen Modbus   konnektörün tipi 1 RJ45 için Modbus ön yüzde 1 RJ45 için Modbus terminalde RJ45'te erkek SUB-D 9 için CANopen   fiziksel arayüz 2 telli RS 485 için Modbus   iletim çerçevesi RTU için Modbus   iletim hızı 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps için Modbus terminalde 9600 bps, 19200 bps için Modbus ön yüzde   veri biçimi 8 bit, 1 durdurma, çift parite için Modbus ön yüzde 8 bit, tek çift veya yapılandırılabilir parite yok için Modbus terminalde   adreslerin sayısı 1...247 için Modbus 1...127 için CANopen   erişim yöntemi Slave için CANopen   işaret CE   çalışma konumu Dikey +/- 10 derece   yükseklik 550 mm   derinlik 266 mm   genişlik 240 mm   ürün ağırlığı 37 kg   işlevsellik Full   özel uygulama Other applications   seçenek kartı CC-Link haberleşme kartı Controller inside programlama kartı DeviceNet haberleşme kartı Ethernet/IP haberleşme kartı Fipio haberleşme kartı G/Ç uzatma kartı Interbus-S haberleşme kartı Enkoder için arayüz kartı Modbus Plus haberleşme kartı Modbus TCP haberleşme kartı Modbus/Uni-Telway haberleşme kartı Üstten kaldırmalı vinç kartı Profibus DP haberleşme kartı Profibus DP V1 haberleşme kartı

Ortam gürültü seviyesi 64 dBuyumluluk standardı 86/188/EEC   dielektrik gücü 3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında   elektromanyetik uyumluluk Iletimli radyo frekansı bağışıklık testiuyumluluk standardı IEC 61000-4-6 seviye 3 Elektrik hızlı geçici/patlama bağışıklık testiuyumluluk standardı IEC 61000-4-4 seviye 4 Elektrostatik deşarj bağışıklık testiuyumluluk standardı IEC 61000-4-2 seviye 3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testiuyumluluk standardı IEC 61000-4-3 seviye 3 Gerilim düşüşleri ve kesintileri bağışıklık testiuyumluluk standardı IEC 61000-4-11 1,2/50 µs - 8/20 µs kesinti bağışıklık testiuyumluluk standardı IEC 61000-4-5 seviye 3   standartlar EN 55011 sınıf A grup 2 EN 61800-3 ortam 1 kategori C3 EN 61800-3 ortam 2 kategori C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3-3 sınıf 3C1 IEC 60721-3-3 sınıf 3S2 UL Tip 1   ürün sertifikaları CSA C-Tick GOST NOM 117 UL   kirletme derecesi 2uyumluluk standardı EN/IEC 61800-5-1 3uyumluluk standardı UL 840   IP koruma derecesi IP20   titreşim direnci 1,5 mm tepeden tepeye[Alan](f =[Alan]3...13 Hz)uyumluluk standardı EN/IEC 60068-2-6 1 gn[Alan](f =[Alan]13...200 Hz)uyumluluk standardı EN/IEC 60068-2-6   darbe dayanımı 15 gn için 11 msuyumluluk standardı EN/IEC 60068-2-27   bağıl nem 5...95 % yoğuşmasızuyumluluk standardı IEC 60068-2-3 5...95 % damlayan su olmadanuyumluluk standardı IEC 60068-2-3   çalışma için ortam hava sıcaklığı -10...50 °C değer kaybı olmadan   depolama için ortam hava sıcaklığı -25...70 °C   çalışma yüksekliği <= 1000 m değer kaybı olmadan 1000...3000 m 100 m başına % 1 akım düşüşüyle

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0946'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içerir - daha fazla bilgi için CaP'ye gidin   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

UL Type 1/IP 20 DrivesDimensions without Option Card

Dimensions in mm

a	b	c	G	H	K	Ø
240	550	266	206	531.5	11	6

Dimensions in in.

a	b	c	G	H	K	Ø
9.44	21.65	10.47	8.11	20.93	0.45	0.23

Dimensions with 1 Option Card (1)

Dimensions in mm

a	c1	G	H	K	Ø
240	289	206	531.5	11	6

Dimensions in in.

a	c1	G	H	K	Ø
9.44	11.38	8.11	20.93	0.45	0.23

(1) Option cards: I/O extension cards, communication cards or "Controller Inside” programmable card.

Dimensions with 2 Option Cards (1)

Dimensions in mm

a	c2	G	H	K	Ø
240	312	206	531.5	11	6

Dimensions in in.

a	c2	G	H	K	Ø
9.44	12.28	8.11	20.93	0.45	0.23

(1) Option cards: I/O extension cards, communication cards or "Controller Inside” programmable card.

Mounting Recommendations

Depending on the conditions in which the drive is to be used, its installation will require certain precautions and the use of appropriate accessories.

Install the unit vertically:

• Avoid placing it close to heating elements

• Leave sufficient free space to ensure that the air required for cooling purposes can circulate from the bottom to the top of the unit.

Clearance

Mounting Types

Type A Mounting

Type B Mounting

Type C Mounting

By removing the protective blanking cover from the top of the drive, the degree of protection for the drive becomes IP 20.

The protective blanking cover may vary according to the drive model (refer to the user guide).

The protective blanking cover must be removed from ATV 71P•••N4Z drives when they are mounted in a dust and damp proof enclosure.

Specific Recommendations for Mounting the Drive in an EnclosureVentilation

To ensure proper air circulation in the drive:

• Fit ventilation grilles.

• Ensure that there is sufficient ventilation. If there is not, install a forced ventilation unit with a filter. The openings and/or fans must provide a flow rate at least equal to that of the drive fans (refer to the product characteristics).

• Use special filters with IP 54 protection.

• Remove the blanking cover from the top of the drive.

Dust and Damp Proof Metal Enclosure (IP 54)

The drive must be mounted in a dust and damp proof enclosure in certain environmental conditions: dust, corrosive gases, high humidity with risk of condensation and dripping water, splashing liquid, etc.

This enables the drive to be used in an enclosure where the maximum internal temperature reaches 50°C.
