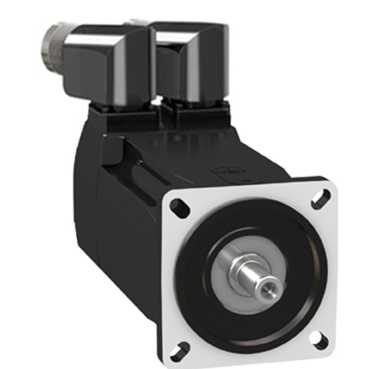

BMH0702P06F2A

Ana ürün ya da bileşen tipi Servo motor   cihaz kısa adı BMH   maksimum mekanik hız 8000 rpm   sürekli durma torku 2,5 N.m için LXM32.D12N4 3 A -de 400 V trifaze 2,5 N.m için LXM32.D12N4 3 A -de 480 V trifaze   tepe durma torku 7,4 N.m için LXM32.D12N4 3 A -de 400 V trifaze 7,4 N.m için LXM32.D12N4 3 A -de 480 V trifaze   nominal çıkış gücü 700 W için LXM32.D12N4 3 A -de 400 V trifaze 700 W için LXM32.D12N4 3 A -de 480 V trifaze   nominal tork 2,2 N.m için LXM32.D12N4 3 A -de 400 V trifaze 2,2 N.m için LXM32.D12N4 3 A -de 480 V trifaze   nominal hız 3000 rpm için LXM32.D12N4 3 A -de 400 V trifaze 3000 rpm için LXM32.D12N4 3 A -de 480 V trifaze   ürün uyumluluğu LXM32.D12N4 -de 400...480 V trifaze   şaft ucu Deliksiz   IP koruma derecesi IP54 (standart)   hız geri besleme çözünürlüğü 32768 nokta/dönüş   frenleme Ile   montaj desteği Uluslararası standart flanş   elektrikli bağlantı Döndürülebilir sağa açılı konnektörler

Tamamlayıcı seri uyumluluğu Lexium 32   [Us] nominal besleme gerilimi 480 V   fazların ağ sayısı Trifaze   sürekli durma akımı 2.94 A   sürekli güç 1.51 W   maksimum akım Irms 9,7 A için LXM32.D12N4   maksimum kalıcı akım 9.68 A   ikinci şaft Ikinci şaft ucu olmadan   şaft çapı 11 mm   şaft uzunluğu 23 mm   geri besleme tipi Tek dönüşlü SinCos Hiperface   tutma torku 3 N.m (frenleme)   motor flanş boyutu 70 mm   motor yığını sayısı 2   tork sabiti 0,84 N.m/A -de 120 °C   geri emf sabiti 54,08 V/krpm -de 120 °C   motor kutuplarının sayısı 10   rotor ataleti 1.24 kg.cm²   stator direnci 3,8 Ohm -de 20 °C   stator endüktansı 12,2 mH -de 20 °C   stator elektrik süresi sabiti 3,2 msn -de 20 °C   maksimum radyal güç Fr 390 N -de 6000 rpm 410 N -de 5000 rpm 450 N -de 4000 rpm 490 N -de 3000 rpm 560 N -de 2000 rpm 710 N -de 1000 rpm   maksimum eksenel güç Fa 0,2 x Fr   fren içeri çekme gücü 7 W   soğutmanın tipi Doğal konveksiyon   uzunluk 193 mm   ortalama bilezik çapı 60 mm   ortalama bilezik derinliği 2.5 mm   montaj deliklerinin sayısı 4   montaj delik çapı 5.5 mm   montaj deliklerinin dairesel çapı 82 mm   ürün ağırlığı 3.3 kg

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0936'dan itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Özel geri dönüşüm işlemlerine gerek yoktur

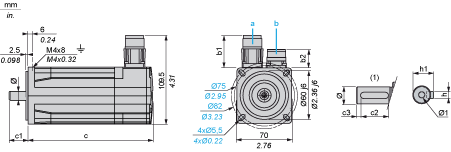

Servo Motors DimensionsExample with Straight Connectors

a:Power supply for servo motor brakeb:Power supply for servo motor encoder(1)Shaft end, keyed slot (optional)

Dimensions in mm

Straight connectors		Rotatable angled connectors		c (without brake)	c (with brake)	c1	c2	c3	h	h1	Ø	Ø1 for screws
b1	b2	b1	b2
39.5	25.5	39.5	39.5	154	193	23	18	2.5	4 h9	12.5+0–0.13	11 k6	M4 x 14

Dimensions in in.

Straight connectors		Rotatable angled connectors		c (without brake)	c (with brake)	c1	c2	c3	h	h1	Ø	Ø1 for screws
b1	b2	b1	b2
1.55	1	1.55	1.55	6.06	7.59	0.90	0.70	0.09	0.16 h9	0.49+0–0.0051	0.43 k6	M4 x 0.55

400 V 3-Phase Supply VoltageTorque/Speed Curves

Servo motor with LXM32•D12N4 servo drive

XSpeed in rpmYTorque in Nm1Peak torque2Continuous torque

480 V 3-Phase Supply VoltageTorque/Speed Curves

Servo motor with LXM32•D12N4 servo drive

XSpeed in rpmYTorque in Nm1Peak torque2Continuous torque
