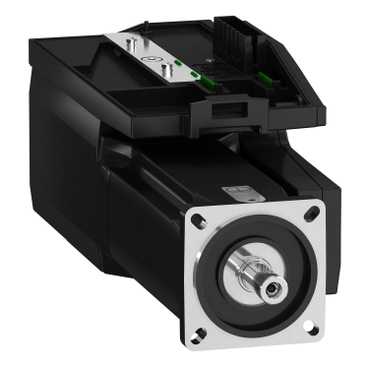

BMI0702P16A

Ana seri uyumluluğu Lexium 32i   ürün ya da bileşen tipi Güç kademeli servo motor   cihaz kısa adı BMI

Tamamlayıcı maksimum mekanik hız 8000 rpm   [Us] nominal besleme gerilimi 208...480 V (- 15...10 %)   besleme gerilimi limitleri 208...480 V   fazların ağ sayısı Trifaze   besleme frekansı 50/60 Hz (- 5...5 %)   ağ frekans limitleri 47.5...63 Hz   EMC filtresi Entegre   sürekli çıkış akımı 2 A -de 8 kHz   çıkış akımı 3s tepe 6 A -de 400 V için 3 s   sürekli durma akımı 2 A   sürekli durma torku 2,48 N.m -de 208...480 V, trifaze   tepe durma torku 6,8 N.m -de 208 V, trifaze 6,8 N.m -de 400 V, trifaze 6,8 N.m -de 480 V, trifaze   nominal çıkış gücü 400 W -de 208 V, trifaze 800 W -de 400 V, trifaze 900 W -de 480 V, trifaze   nominal tork 2,4 N.m -de 208 V, trifaze 2,2 N.m -de 400 V, trifaze 2 N.m -de 480 V, trifaze   nominal hız 1800 rpm -de 208 V, trifaze 3600 rpm -de 400 V, trifaze 4400 rpm -de 480 V, trifaze   maksimum akım Irms 9,6 A -de 208 V, trifaze 9,6 A -de 400 V, trifaze 9,6 A -de 480 V, trifaze   ürün uyumluluğu LXM32i hız kontrol cihazı ünitesi (CANopen) LXM32i hız kontrol cihazı ünitesi (EtherCAT)   şaft ucu Kilitli   ikinci şaft Ikinci şaft ucu olmadan   şaft çapı 11 mm   şaft uzunluğu 23 mm   anahtar genişliği 4 mm   geri besleme tipi Mutlak tek dönüşlü SinCos Hiperface   hız geri besleme çözünürlüğü 32768 nokta/dönüş   frenleme Olmadan   montaj desteği Uluslararası standart flanş   motor flanş boyutu 70 mm   elektrikli bağlantı Baskılı devre kartı konnektörü   tork sabiti 1.15 N.m/A -de 20 °C   geri emf sabiti 77.18 V/krpm -de 20 °C   motor kutuplarının sayısı 10   rotor ataleti 1.13 kg.cm²   stator direnci 8.89 Ohm -de 20 °C   stator endüktansı 25.75 mH -de 20 °C   stator elektrik süresi sabiti 2.9 ms -de 20 °C   maksimum radyal güç Fr 390 N -de 6000 rpm 410 N -de 5000 rpm 450 N -de 4000 rpm 490 N -de 3000 rpm 560 N -de 2000 rpm 710 N -de 1000 rpm   maksimum eksenel güç Fa 0,2 x Fr   soğutmanın tipi Doğal konveksiyon   uzunluk 268 mm   motor yığını sayısı 2   ortalama bilezik çapı 60 mm   ortalama bilezik derinliği 2.5 mm   montaj deliklerinin sayısı 4   montaj delik çapı 5.5 mm   montaj deliklerinin dairesel çapı 75...82 mm   şaft destek flanşı mesafesi 2,5 mm

Ortam IP koruma derecesi IP54 için şaft IP65 için muhafaza

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1301 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

External DimensionsWith Standard Braking Resistor

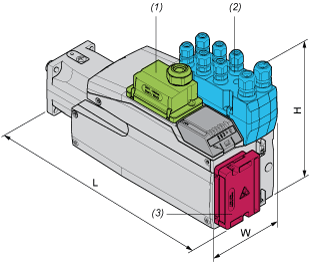

Mounting type A

(1)Module for supply voltage(2)I/O module(3)Standard braking resistor

Dimensions in mm

W	H	L
99	187	289

Dimensions in in.

W	H	L
3,9	7,36	11,38

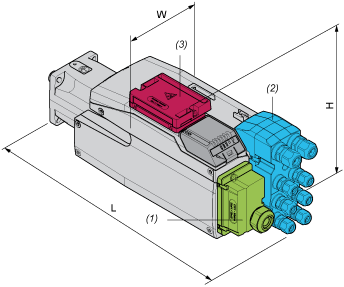

Mounting type B

(1)Module for supply voltage(2)I/O module(3)Standard braking resistor

Dimensions in mm

W	H	L
99	138,5	338

Dimensions in in.

W	H	L
3,9	5,45	13,31

With External Braking Resistor

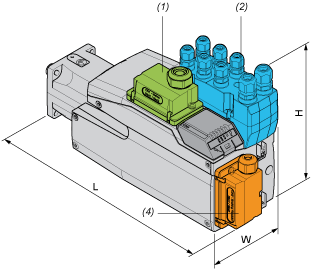

Mounting type C

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
99	187	301

Dimensions in in.

W	H	L
3,9	7,36	11,85

Mounting type D

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
99	160	338

Dimensions in in.

W	H	L
3,9	6,3	13,31

Mounting type E

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
99	187	328

Dimensions in in.

W	H	L
3,9	7,36	12,91

Mounting type F

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
99	180	338

Dimensions in in.

W	H	L
3,9	7,09	13,31
