BMI0703T16A

Ana seri uyumluluğu Lexium 32i   ürün ya da bileşen tipi Güç kademeli servo motor   cihaz kısa adı BMI

Tamamlayıcı maksimum mekanik hız 8000 rpm   [Us] nominal besleme gerilimi 115...230 V (- 15...10 %)   besleme gerilimi limitleri 100...240 V   fazların ağ sayısı Monofaze   besleme frekansı 50/60 Hz (- 5...5 %)   ağ frekans limitleri 47.5...63 Hz   EMC filtresi Entegre   sürekli çıkış akımı 3,5 A -de 8 kHz   çıkış akımı 3s tepe 10.5 A -de 230 V için 3 s   sürekli durma akımı 3.5 A   sürekli durma torku 3,4 N.m -de 115...230 V, monofaze   tepe durma torku 8,6 N.m -de 115 V, monofaze 8,6 N.m -de 230 V, monofaze   nominal çıkış gücü 700 W -de 230 V, monofaze 400 W -de 115 V, monofaze   nominal tork 2,9 N.m -de 115 V, monofaze 2,2 N.m -de 230 V, monofaze   nominal hız 3200 rpm -de 230 V, monofaze 1400 rpm -de 115 V, monofaze   maksimum akım Irms 17,8 A -de 115 V, monofaze 17,8 A -de 230 V, monofaze   ürün uyumluluğu LXM32i hız kontrol cihazı ünitesi (CANopen) LXM32i hız kontrol cihazı ünitesi (EtherCAT)   şaft ucu Kilitli   ikinci şaft Ikinci şaft ucu olmadan   şaft çapı 14 mm   şaft uzunluğu 30 mm   anahtar genişliği 5 mm   geri besleme tipi Mutlak tek dönüşlü SinCos Hiperface   hız geri besleme çözünürlüğü 32768 nokta/dönüş   frenleme Olmadan   montaj desteği Uluslararası standart flanş   motor flanş boyutu 70 mm   elektrikli bağlantı Baskılı devre kartı konnektörü   tork sabiti 0.81 N.m/A -de 20 °C   geri emf sabiti 54.44 V/krpm -de 20 °C   motor kutuplarının sayısı 10   rotor ataleti 1.67 kg.cm²   stator direnci 2.58 Ohm -de 20 °C   stator endüktansı 2.28 mH -de 20 °C   stator elektrik süresi sabiti 0.88 ms -de 20 °C   maksimum radyal güç Fr 400 N -de 6000 rpm 430 N -de 5000 rpm 460 N -de 4000 rpm 510 N -de 3000 rpm 580 N -de 2000 rpm 730 N -de 1000 rpm   maksimum eksenel güç Fa 0,2 x Fr   soğutmanın tipi Doğal konveksiyon   uzunluk 300 mm   motor yığını sayısı 3   ortalama bilezik çapı 60 mm   ortalama bilezik derinliği 2.5 mm   montaj deliklerinin sayısı 4   montaj delik çapı 5.5 mm   montaj deliklerinin dairesel çapı 75...82 mm   şaft destek flanşı mesafesi 2,5 mm

Ortam IP koruma derecesi IP54 için şaft IP65 için muhafaza

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1301 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

External DimensionsWith Standard Braking Resistor

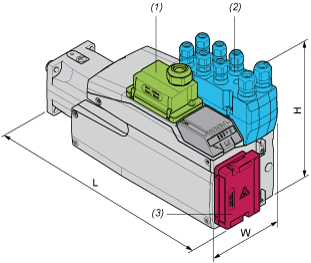

Mounting type A

(1)Module for supply voltage(2)I/O module(3)Standard braking resistor

Dimensions in mm

W	H	L
99	187	321

Dimensions in in.

W	H	L
3,90	7,36	12,64

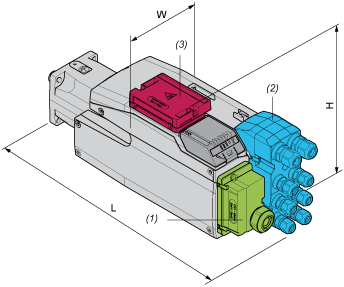

Mounting type B

(1)Module for supply voltage(2)I/O module(3)Standard braking resistor

Dimensions in mm

W	H	L
99	138,5	370

Dimensions in in.

W	H	L
3,90	5,45	14,57

With External Braking Resistor

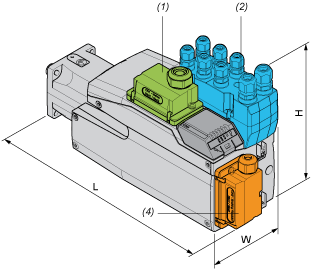

Mounting type C

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
99	187	333

Dimensions in in.

W	H	L
3,90	7,36	13,11

Mounting type D

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
99	160	370

Dimensions in in.

W	H	L
3,90	6,3	14,57

Mounting type E

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
99	187	360

Dimensions in in.

W	H	L
3,90	7,36	14,17

Mounting type F

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
99	180	370

Dimensions in in.

W	H	L
3,90	7,09	14,57
