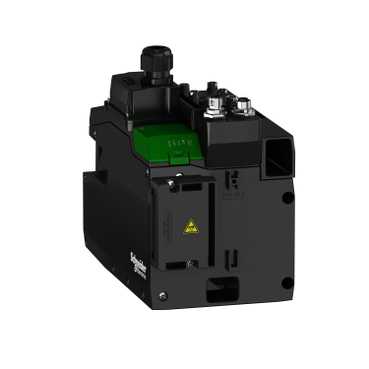

BMI1002T16A

Ana seri uyumluluğu Lexium 32i   ürün ya da bileşen tipi Güç kademeli servo motor   cihaz kısa adı BMI

Tamamlayıcı maksimum mekanik hız 6000 rpm   [Us] nominal besleme gerilimi 115...230 V (- 15...10 %)   besleme gerilimi limitleri 100...240 V   fazların ağ sayısı Monofaze   besleme frekansı 50/60 Hz (- 5...5 %)   ağ frekans limitleri 47.5...63 Hz   EMC filtresi Entegre   sürekli çıkış akımı 6 A -de 8 kHz   çıkış akımı 3s tepe 18 A -de 230 V için 3 s   sürekli durma akımı 6 A   sürekli durma torku 6 N.m -de 115...230 V, monofaze   tepe durma torku 14,5 N.m -de 115 V, monofaze 14,5 N.m -de 230 V, monofaze   nominal çıkış gücü 750 W -de 115 V, monofaze 1300 W -de 230 V, monofaze   nominal tork 5,4 N.m -de 115 V, monofaze 4,4 N.m -de 230 V, monofaze   nominal hız 1400 rpm -de 115 V, monofaze 3000 rpm -de 230 V, monofaze   maksimum akım Irms 30 A -de 115 V, monofaze 30 A -de 230 V, monofaze   ürün uyumluluğu LXM32i hız kontrol cihazı ünitesi (CANopen) LXM32i hız kontrol cihazı ünitesi (EtherCAT)   şaft ucu Kilitli   ikinci şaft Ikinci şaft ucu olmadan   şaft çapı 19 mm   şaft uzunluğu 40 mm   anahtar genişliği 6 mm   geri besleme tipi Mutlak tek dönüşlü SinCos Hiperface   hız geri besleme çözünürlüğü 32768 nokta/dönüş   frenleme Olmadan   montaj desteği Uluslararası standart flanş   motor flanş boyutu 100 mm   elektrikli bağlantı Baskılı devre kartı konnektörü   tork sabiti 0,89 N.m/A -de 20 °C   geri emf sabiti 58.5 V/krpm -de 20 °C   motor kutuplarının sayısı 10   rotor ataleti 6.28 kg.cm²   stator direnci 1.08 Ohm -de 20 °C   stator endüktansı 4.7 mH -de 20 °C   stator elektrik süresi sabiti 4.35 ms -de 20 °C   maksimum radyal güç Fr 620 N -de 4000 rpm 690 N -de 3000 rpm 790 N -de 2000 rpm 990 N -de 1000 rpm 580 N -de 5000 rpm   maksimum eksenel güç Fa 0,2 x Fr   soğutmanın tipi Doğal konveksiyon   uzunluk 273 mm   motor yığını sayısı 2   ortalama bilezik çapı 95 mm   ortalama bilezik derinliği 3.5 mm   montaj deliklerinin sayısı 4   montaj delik çapı 9 mm   montaj deliklerinin dairesel çapı 115 mm   şaft destek flanşı mesafesi 3,5 mm

Ortam IP koruma derecesi IP54 için şaft IP65 için muhafaza

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1301 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

External DimensionsWith Standard Braking Resistor

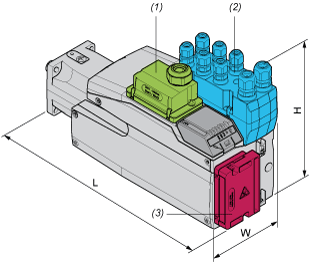

Mounting type A

(1)Module for supply voltage(2)I/O module(3)Standard braking resistor

Dimensions in mm

W	H	L
132,6	217	294

Dimensions in in.

W	H	L
5,22	8,54	11,57

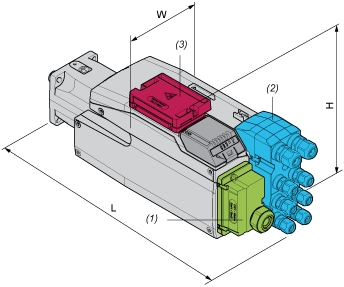

Mounting type B

(1)Module for supply voltage(2)I/O module(3)Standard braking resistor

Dimensions in mm

W	H	L
132,6	168	343

Dimensions in in.

W	H	L
5,22	6,61	13,5

With External Braking Resistor

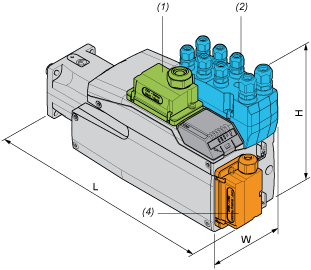

Mounting type C

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
132,6	217	306

Dimensions in in.

W	H	L
5,22	8,54	12,05

Mounting type D

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
132,6	180	343

Dimensions in in.

W	H	L
5,22	7,09	13,5

Mounting type E

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
132,6	217	333

Dimensions in in.

W	H	L
5,22	8,54	13,11

Mounting type F

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
132,6	206,5	343

Dimensions in in.

W	H	L
5,22	8,13	13,5
