BMI1003P16A

Ana seri uyumluluğu Lexium 32i   ürün ya da bileşen tipi Güç kademeli servo motor   cihaz kısa adı BMI

Tamamlayıcı maksimum mekanik hız 6000 rpm   [Us] nominal besleme gerilimi 208...480 V (- 15...10 %)   besleme gerilimi limitleri 208...480 V   fazların ağ sayısı Trifaze   besleme frekansı 50/60 Hz (- 5...5 %)   ağ frekans limitleri 47.5...63 Hz   EMC filtresi Entegre   sürekli çıkış akımı 4 A -de 8 kHz   çıkış akımı 3s tepe 12 A -de 400 V için 3 s   sürekli durma akımı 4 A   sürekli durma torku 8,5 N.m -de 208...480 V, trifaze   tepe durma torku 19,2 N.m -de 400 V, trifaze 19,2 N.m -de 480 V, trifaze 19,2 N.m -de 208 V, trifaze   nominal çıkış gücü 1000 W -de 208 V, trifaze 2000 W -de 400 V, trifaze 2100 W -de 480 V, trifaze   nominal tork 7,2 N.m -de 208 V, trifaze 6,8 N.m -de 400 V, trifaze 5,6 N.m -de 480 V, trifaze   nominal hız 1500 rpm -de 208 V, trifaze 3000 rpm -de 400 V, trifaze 3700 rpm -de 480 V, trifaze   maksimum akım Irms 26.7 A -de 208 V, trifaze 26.7 A -de 400 V, trifaze 26.7 A -de 480 V, trifaze   ürün uyumluluğu LXM32i hız kontrol cihazı ünitesi (CANopen) LXM32i hız kontrol cihazı ünitesi (EtherCAT)   şaft ucu Kilitli   ikinci şaft Ikinci şaft ucu olmadan   şaft çapı 19 mm   şaft uzunluğu 40 mm   anahtar genişliği 6 mm   geri besleme tipi Mutlak tek dönüşlü SinCos Hiperface   hız geri besleme çözünürlüğü 32768 nokta/dönüş   frenleme Olmadan   montaj desteği Uluslararası standart flanş   motor flanş boyutu 100 mm   elektrikli bağlantı Baskılı devre kartı konnektörü   tork sabiti 1.7 N.m/A -de 20 °C   geri emf sabiti 112 V/krpm -de 20 °C   motor kutuplarının sayısı 10   rotor ataleti 9.37 kg.cm²   stator direnci 2.31 Ohm -de 20 °C   stator endüktansı 11.43 mH -de 20 °C   stator elektrik süresi sabiti 4.95 ms -de 20 °C   maksimum radyal güç Fr 1050 N -de 1000 rpm 660 N -de 4000 rpm 730 N -de 3000 rpm 830 N -de 2000 rpm 610 N -de 5000 rpm   maksimum eksenel güç Fa 0,2 x Fr   soğutmanın tipi Doğal konveksiyon   uzunluk 299 mm   motor yığını sayısı 3   ortalama bilezik çapı 95 mm   ortalama bilezik derinliği 3.5 mm   montaj deliklerinin sayısı 4   montaj delik çapı 9 mm   montaj deliklerinin dairesel çapı 115 mm   şaft destek flanşı mesafesi 3,5 mm

Ortam IP koruma derecesi IP54 için şaft IP65 için muhafaza

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1301 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut

External DimensionsWith Standard Braking Resistor

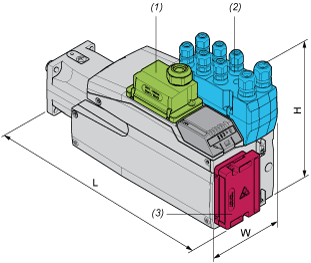

Mounting type A

(1)Module for supply voltage(2)I/O module(3)Standard braking resistor

Dimensions in mm

W	H	L
132,6	217	320

Dimensions in in.

W	H	L
5,22	8,54	12,6

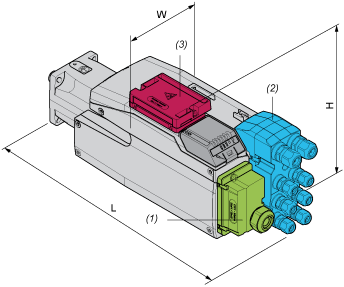

Mounting type B

(1)Module for supply voltage(2)I/O module(3)Standard braking resistor

Dimensions in mm

W	H	L
132,6	168	369

Dimensions in in.

W	H	L
5,22	6,61	14,53

With External Braking Resistor

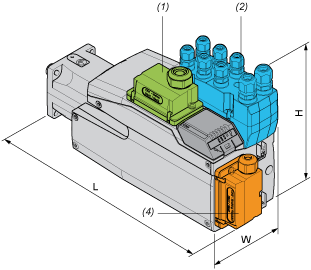

Mounting type C

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
132,6	217	332

Dimensions in in.

W	H	L
5,22	8,54	13,07

Mounting type D

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
132,6	180	369

Dimensions in in.

W	H	L
5,22	7,09	14,53

Mounting type E

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
132,6	217	359

Dimensions in in.

W	H	L
5,22	8,54	14,13

Mounting type F

(1)Module for supply voltage(2)I/O module(4)External braking resistor

Dimensions in mm

W	H	L
132,6	206,5	369

Dimensions in in.

W	H	L
5,22	8,13	14,53
