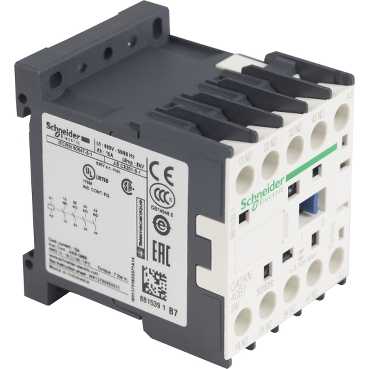

CA2KN40B7

Ana seri TeSys   ürün adı TeSys CAK   ürün ya da bileşen tipi Kontrol rölesi   cihaz kısa adı CA2K   kontaktör uygulaması Kontrol devresi   kullanım kategorisi AC-15 DC-13   kutup kontak düzenleme 4 NA   [Ue] nominal çalışma voltajı <= 690 V <= 400 Hz   kontrol devresi tipi AC 50/60 Hz   kontrol devresi gerilimi 24 V AC 50/60 Hz

Tamamlayıcı [Ith] klasik açık hava termik akımı 10 A -de <= 50 °C   Irms nominal kapama kapasitesi 110 A uyumluluk standardı IEC 60947   ilgili sigorta değeri 10 A gG uyumluluk standardı IEC 60947 10 A gG uyumluluk standardı VDE 0660   [Ui] nominal yalıtım voltajı 690 V uyumluluk standardı BS 5424 690 V uyumluluk standardı IEC 60947 750 V uyumluluk standardı VDE 0110 grup C 600 Vuyumluluk standardı CSA C22.2 No 14   montaj desteği Plaka Ray   bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1.5...4 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 2 kablo(lar) 1.5...4 mm² - kablo sertligi: katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 1 kablo(lar) 0,75...4 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 1 kablo(lar) 0,34...1,5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 0,34...1,5 mm² - kablo sertligi: esnek - olmadan kablo ucu   sıkma torku 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm   kontrol devresi gerilim limitleri 0,8...1,15 Uc -de 50 °C çalışma 0,2...0,75 Uc -de 50 °C düşme   çalışma süresi 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama   mekanik dayanıklılık 10 Mcycles   çalışma hızı 10000 cyc/h   mikro kırılmalara bağışıklık 2 ms   VA cinsinden kalkış gücü 30 VA -de 20 °C   VA cinsinden tutma güç tüketimi 4,5 VA -de 20 °C   ısı dağılımı 1,3 W   minimum anahtarlama gerilimi 17 V   minimum anahtarlama akımı 5 mA   çakışmama mesafesi 0,5 mm   yalıtım direnci > 10 MOhm   yükseklik 58 mm   genişlik 45 mm   derinlik 57 mm   ürün ağırlığı 0.18 kg

Ortam standartlar BS 5424 IEC 60947 NF C 63-140 VDE 0660   ürün sertifikaları CSA UL   IP koruma derecesi IP2x   koruyucu bakım TCuyumluluk standardı IEC 60068   çalışma için ortam hava sıcaklığı -25...50 °C   depolama için ortam hava sıcaklığı -50...80 °C   çalışma yüksekliği 2000 m olmadan sicaklik deger kaybi   alev geciktirici V1uyumluluk standardı UL 94 Gereksinim 2uyumluluk standardı NF F 16-101 Gereksinim 2uyumluluk standardı NF F 16-102   mekanik dayanıklılık Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz IEC 60068-2-6 Titreşimler kontaktör açık 2 Gn, 5...300 Hz IEC 60068-2-6 Şoklar kontaktör açık 11 msn için 10 Gn IEC 60068-2-27 Şoklar kontaktör kapalı 11 msn için 15 Gn IEC 60068-2-27

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Uyumlu - 0633'ten itibaren - Schneider Electric uyumluluk beyanı   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
