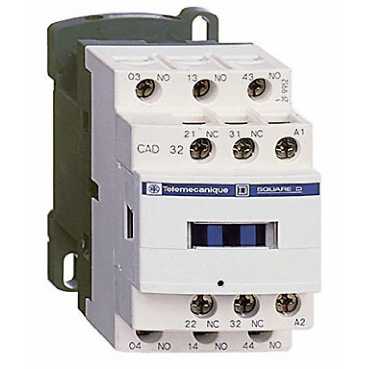

CAD32D7
  • CAD32D7

Ana
seri TeSys
ürün adı TeSys CAD
ürün ya da bileşen tipi Kontrol rölesi
cihaz kısa adı CAD
kontaktör uygulaması Kontrol devresi
kullanım kategorisi AC-14
AC-15
DC-13

kutup kontak düzenleme 3 NA + 2 NK
[Ue] nominal çalışma voltajı <= 690 V AC 25...400 Hz
kontrol devresi tipi AC 50/60 Hz
kontrol devresi gerilimi 42 V AC 50/60 Hz

Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947
[Ith] klasik açık hava termik akımı 10 A -de <= 60 °C
Irms nominal kapama kapasitesi 140 A ACuyumluluk standardı IEC 60947-5-1
250 A DCuyumluluk standardı IEC 60947-5-1

[Icw] nominal kısa süreli dayanma akımı 100 A 1 s
120 A 500 ms
140 A 100 ms

ilgili sigorta değeri 10 A gG uyumluluk standardı IEC 60947-5-1
[Ui] nominal yalıtım voltajı 690 Vuyumluluk standardı IEC 60947-5-1
600 V sertifikalar UL
600 V sertifikalar CSA

montaj desteği Plaka
Ray

bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu
Vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu
Vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu
Vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu

sıkma torku 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm

kontrol devresi gerilim limitleri 0,3...0,6 Uc düşme
0,8...1,1 Uc çalışma 50 Hz
0,85...1,1 Uc çalışma 60 Hz

çalışma süresi 4...19 msn bobin enerjileme ve NK açma
12...22 msn bobin enerjileme ve NA kapama
4...12 msn bobinin enerjisini kesme ve NA açma
6...17 msn bobinin enerjisini kesme ve NK kapama

mekanik dayanıklılık 30 Mcycles
çalışma hızı 180 cyc/mn
VA cinsinden kalkış gücü 70 VA -de 20 °C 50 Hz
VA cinsinden tutma güç tüketimi 8 VA -de 20 °C 50 Hz
minimum anahtarlama gerilimi 17 V
minimum anahtarlama akımı 5 mA
çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında)
1,5 msn enerjilemede (NK ve NA kontağı arasında)

yalıtım direnci > 10 MOhm
yükseklik 77 mm
genişlik 45 mm
derinlik 84 mm
ürün ağırlığı 0.58 kg

Ortam
standartlar BS 4794
EN 60947-5
IEC 60947-5-1
NF C 63-140
VDE 0660

ürün sertifikaları CSA
UL

IP koruma derecesi IP2x ön yüzuyumluluk standardı VDE 0106
koruyucu bakım THuyumluluk standardı IEC 60068
çalışma için ortam hava sıcaklığı -40...70 °C
depolama için ortam hava sıcaklığı -60...80 °C
çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi
mekanik dayanıklılık Şoklar kontrol rölesi açık 11 msn için 10 Gn IEC 60068-2-27
Şoklar kontrol rölesi kapalı 11 msn için 15 Gn IEC 60068-2-27
Titreşimler kontrol rölesi açık 2 Gn, 5...300 Hz IEC 60068-2-6
Titreşimler kontrol rölesi kapalı 4 Gn, 5...300 Hz IEC 60068-2-6


Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
RoHS Compliant - since 0627 - Schneider Electric declaration of conformity
REACh Referans eşiğin üzerinde SVHC içermez
Ürünün çevresel profili Mevcut
Ürün kullanım ömrü sonu talimatları Mevcut
