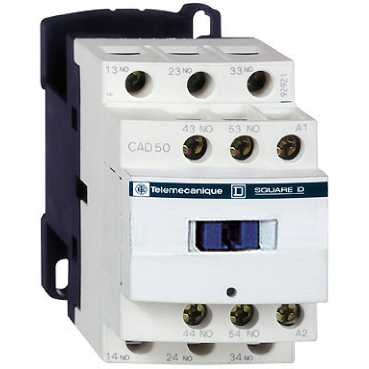

CAD50B7

Ana seri TeSys   ürün adı TeSys CAD   ürün ya da bileşen tipi Kontrol rölesi   cihaz kısa adı CAD   kontaktör uygulaması Kontrol devresi   kullanım kategorisi AC-14 AC-15 DC-13   kutup kontak düzenleme 5 NA   [Ue] nominal çalışma voltajı <= 690 V AC 25...400 Hz   kontrol devresi tipi AC 50/60 Hz   kontrol devresi gerilimi 24 V AC 50/60 Hz

Tamamlayıcı [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947   [Ith] klasik açık hava termik akımı 10 A -de <= 60 °C   Irms nominal kapama kapasitesi 140 A ACuyumluluk standardı IEC 60947-5-1 250 A DCuyumluluk standardı IEC 60947-5-1   [Icw] nominal kısa süreli dayanma akımı 100 A 1 s 120 A 500 ms 140 A 100 ms   ilgili sigorta değeri 10 A gG uyumluluk standardı IEC 60947-5-1   [Ui] nominal yalıtım voltajı 690 Vuyumluluk standardı IEC 60947-5-1 600 V sertifikalar UL 600 V sertifikalar CSA   montaj desteği Plaka Ray   bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu Vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu Vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu Vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu   sıkma torku 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1.2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm   kontrol devresi gerilim limitleri 0,3...0,6 Uc düşme 0,8...1,1 Uc çalışma 50 Hz 0,85...1,1 Uc çalışma 60 Hz   çalışma süresi 12...22 msn bobin enerjileme ve NA kapama 4...12 msn bobinin enerjisini kesme ve NA açma   mekanik dayanıklılık 30 Mcycles   çalışma hızı 180 cyc/mn   VA cinsinden kalkış gücü 70 VA -de 20 °C 50 Hz   VA cinsinden tutma güç tüketimi 8 VA -de 20 °C 50 Hz   minimum anahtarlama gerilimi 17 V   minimum anahtarlama akımı 5 mA   çakışmama süresi 1,5 msn enerji kesmede (NK ve NA kontağı arasında) 1,5 msn enerjilemede (NK ve NA kontağı arasında)   yalıtım direnci > 10 MOhm   yükseklik 77 mm   genişlik 45 mm   derinlik 84 mm   ürün ağırlığı 0.58 kg

Ortam standartlar BS 4794 EN 60947-5 IEC 60947-5-1 NF C 63-140 VDE 0660   ürün sertifikaları CSA UL   IP koruma derecesi IP2x ön yüzuyumluluk standardı VDE 0106   koruyucu bakım THuyumluluk standardı IEC 60068   çalışma için ortam hava sıcaklığı -40...70 °C   depolama için ortam hava sıcaklığı -60...80 °C   çalışma yüksekliği 3000 m olmadan sicaklik deger kaybi   mekanik dayanıklılık Şoklar kontrol rölesi açık 11 msn için 10 Gn IEC 60068-2-27 Şoklar kontrol rölesi kapalı 11 msn için 15 Gn IEC 60068-2-27 Titreşimler kontrol rölesi açık 2 Gn, 5...300 Hz IEC 60068-2-6 Titreşimler kontrol rölesi kapalı 4 Gn, 5...300 Hz IEC 60068-2-6

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 0627 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
