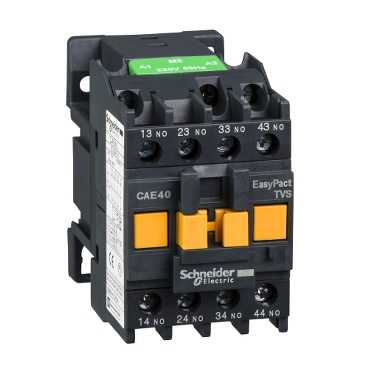

CAE40M5

Ana seri EasyPact   ürün adı EasyPact TVS   ürün ya da bileşen tipi Kontrol rölesi   cihaz kısa adı CAE   kontaktör uygulaması Kontrol devresi

Tamamlayıcı kullanım kategorisi AC-14 AC-15   kutup kontak düzenleme 4 NA   [Ue] nominal çalışma voltajı <= 690 V AC   kontrol devresi tipi AC -de 50 Hz   kontrol devresi gerilimi 220 V AC -de 50 Hz   [Uimp] nominal darbe dayanım voltajı 6 kVuyumluluk standardı IEC 60947   [Ith] klasik açık hava termik akımı 10 A (<= 40 °C)   Irms nominal kapama kapasitesi 140 A -de 690 V ACuyumluluk standardı IEC 60947-5-1   [Icw] nominal kısa süreli dayanma akımı 120 A (500 ms) 140 A (100 ms)   ilgili sigorta değeri 10 A (gG) -de 690 Vuyumluluk standardı IEC 60947-5-1   [Ui] nominal yalıtım voltajı 690 Vuyumluluk standardı IEC 60947-5-1   montaj desteği Plaka Ray   bağlantılar - terminaller Vida kelepçesi terminalleri : 1 esnek kablo(lar) olmadan kablo ucu / 1...2.5 mm² Vida kelepçesi terminalleri : 2 esnek kablo(lar) olmadan kablo ucu / 1...2.5 mm² Vida kelepçesi terminalleri : 1 esnek kablo(lar) ile kablo ucu / 1...2.5 mm² Vida kelepçesi terminalleri : 2 esnek kablo(lar) ile kablo ucu / 1...2.5 mm² Vida kelepçesi terminalleri : 1 katı kablo(lar) olmadan kablo ucu / 1...2.5 mm² Vida kelepçesi terminalleri : 2 katı kablo(lar) olmadan kablo ucu / 1...2.5 mm²   sıkma torku Vida kelepçesi terminalleri : 1.2 N.m (Philips No 2)   kontrol devresi gerilim limitleri 0,3...0,6 Uc (düşme) 0,85...1,1 Uc -de 50 Hz (çalışma)   çalışma süresi 12...22 msn içinbobin enerjileme ve NA kapama 6...17 msn içincoil de-energisation and NO closing   mekanik dayanıklılık 10 Mcycles   çalışma hızı 180 cyc/mn   VA cinsinden kalkış gücü 70 VA -de 50 Hz (20 °C)   VA cinsinden tutma güç tüketimi 8 VA -de 50 Hz (20 °C)   minimum anahtarlama gerilimi 17 V   minimum anahtarlama akımı 5 mA   yalıtım direnci > 10 MOhm   mekanik dayanıklılık Şoklar (kontrol rölesi açık konu 11 msn için 7 Gn Şoklar (kontrol rölesi kapalı konu 11 msn için 10 Gn Titreşimler (kontrol rölesi açık konu 1,5 Gn, 5...300 Hz Titreşimler (kontrol rölesi kapalı konu 3 Gn, 5...300 Hz   yükseklik 74 mm   genişlik 45 mm   derinlik 80 mm   ürün ağırlığı 0.28 kg

Ortam standartlar IEC 60947-5-1   ürün sertifikaları GOST   IP koruma derecesi IP20uyumluluk standardı IEC 60529   koruyucu bakım THuyumluluk standardı IEC 60068   çalışma için ortam hava sıcaklığı -20...70 °C   depolama için ortam hava sıcaklığı -60...80 °C   çalışma yüksekliği 3000 m olmadan deger kaybi faktörü

Sürdürülebilirlik Teklifi Sürdürülebilir teklif durumu Green Premium ürünü   RoHS Compliant - since 1110 - Schneider Electric declaration of conformity   REACh Referans eşiğin üzerinde SVHC içermez   Ürünün çevresel profili Mevcut   Ürün kullanım ömrü sonu talimatları Mevcut
